三、逆变器板工作原理

    1．逆变器基本电路
    逆变器电路的振荡和控制电路N806采用KA75000，互补全桥电路双MOSFET开关管N804,N805采用A04616，与升压变压器T802配合，输出750 V交流高压，经连接器XP803,XP807为背光灯管供电。

    (1) KA75000简介

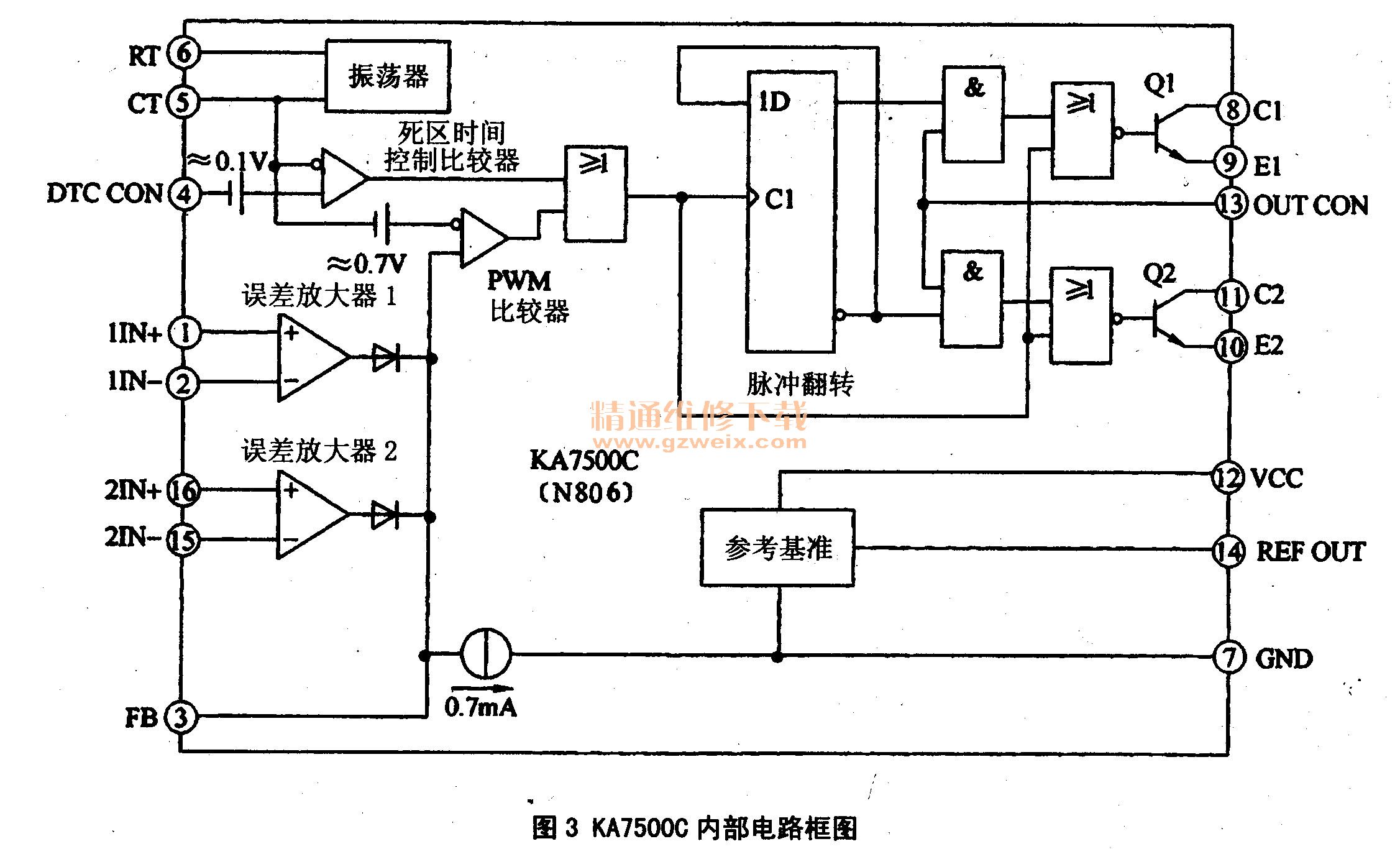

    KA75000是专用的液晶产品背光控制检测电路，其内部电路框图如图3所示。内部设有：振荡电路、比较器、误差放大器、脉冲翻转电路、参考电压、输出驱动电路等。其引脚功能和对地参考电压见表2。为了保证不同行频时输出的交流兔压稳定，KA75000外部设有电压、电流检测稳定电路。

    (2)启动工作过程
    主板控制系统输出的逆变器点灯控制电压“ON / OFF”电压为高电平，经XP05的④脚送入电源板；背光灯亮度控制(dim)电压通过连接器XP805的③脚送入电源板；电源电路的12 V/1.6 A电压直接送到互补全桥电路双开关管N804,N805的③脚。

    开机后，主电路板送来的点灯控制电压“ON /OFF”高电平经VD813,R831送到点灯控制电路V803的基极，使V803和PNP晶体管V804导通，将电源部分输出的+12 V/1.6 A电压送到逆变器电路N806的12脚，N806振荡电路启动，产生脉冲信号，经内部电路处理后，从N806⑧,⑨脚和⑩脚输出两路PWM（脉冲宽度调制）信号，送到全桥驱动升压电路。
