（6）准谐振电路
    准谐振电路由IC6构成的开关为准谐振电源或最低点电源，通过检测开关变压器T2有无感应信号（“二次”绕组的回扫电压）或者开关管Q5的D极电压的最低点来触发导通Q5。当IC6的①脚电压高于65 mV时，其⑤脚输出低电平，Q5保持关断状态；当IC6①脚电压低于65 mV时，经内部消隐延迟时间后，其⑤脚输出高电平，Q5导通，开始新的变换周期。这样，可使EMI电磁噪声干扰最小。设置消隐延迟电路，可防止因开关频率过高引起Q5误动作，IC6的开关频率固定为100 kHz。

    （7）放电电路
    放电电路由Q10,Q11和R57,R58,R59等先器件组成。关机或12 V电源发生故障输出电压降低（当12 V电压降低到9V左右）时，Q10截止，Q11导通，对12V输出电压进行放电。

    3. PFC（功率因素校正）电路
    LCD3726MPS电源板中，PFC电路和24 V电源电路如图3所示。PFC电路由控制驱动电路IC1、开关管Q1、储能电感L2、升压充电电路D1,C16,C17等元器件组成。将AC220 V市电整流、滤波后，产生脉动直流电压校正为正弦波或接近正弦波，抑制了整流后的高次谐波分量，减少高次谐波对电源的干扰，从而提高电源功率因数，提高电能的利用率。为+12 V和＋24 V开关电源提供约390 V W的供电。

    (1)NCP1650（IC1）简介
    IC1(NCP1650)是美国安森美半导体公司推出的PFC集成电路芯片，可适应85^265 V宽的交流输入电压范围；IC1是一个开关频率固定、采用平均电流型控制环的脉宽调制器，能精确地设定输入功率和输出电流的极限值。其最显著特点是：采用“真功率”限制电路结构，即或在恒频模式下也能保持很高的单位功率因数值为0.96-0.99，具有快速的线性和负载瞬态响应特性。

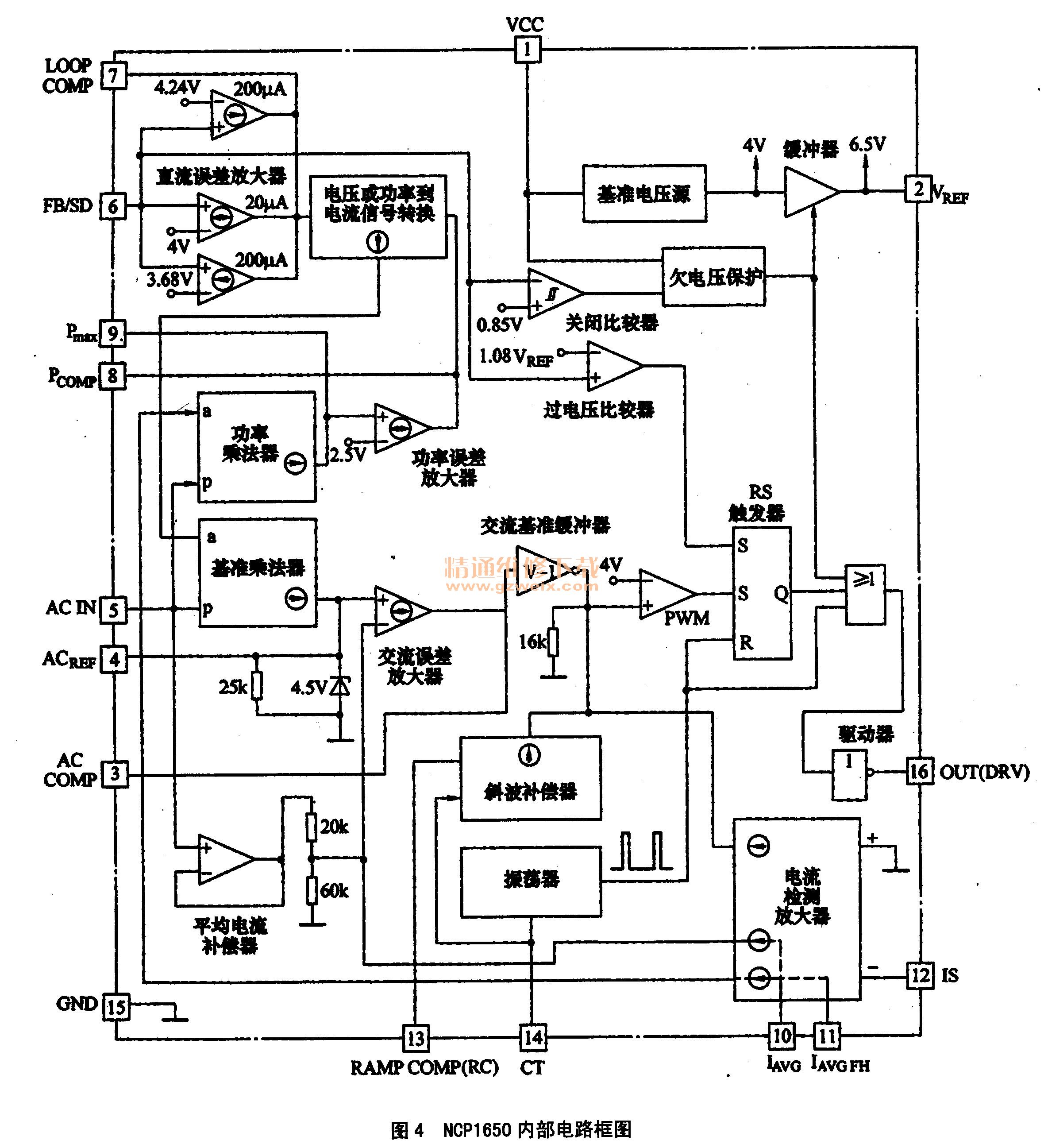

    IC1内部电路框图如图4所示。芯片内部集成有带隙基准电压源、OSC振荡器、锯齿波斜率补偿、基准乘法器、功率乘法器、电压和功率检测网络、直流误差放大器、交流误差放大器、功率误差放大器、电流检测放大器、平均电流补偿、交流缓冲器、PWM比较器、RS触发器、驱动器、过电流保护、过电压保护、最大功率限制、欠电压锁定以及软启动等电路。NCP1650块采用SOIC-16P表面贴装塑封结构，各引脚功能和对地参考电阻、对地参考电压见表1所示。
