1.       检修背光板的小经验

在液晶彩电背光板中，故障较多的部位是功率放大模块(或者 MOS 管)、高压升压变压器，这两部分也是背光板上重复电路最多的部位。

一般背光板都有两组以上的全桥功率放大电路，即最少有4块以上相同的互补功率模块(或者8只MOS管)。利用“电阻比较法”可以很快的判定故障的部位。

高压升压变压器也是比较容易损坏的部件，一般表现为变压器次级升压线圈局部短路(初级低压绕组不会坏的)，如果用万用表欧姆档测量，则明显比正常阻值小许多。由于一块背光板上面最少有 6～24 只完全相同的升压变压器，而这些升压变压器的各个对应绕组的直流电阻均相同，这就给我们检测升压变压器故障带来极大的方便：相互对照测量绕组的电阻值，阻值偏差较大的那一只就是故障升压变压器，非常方便。

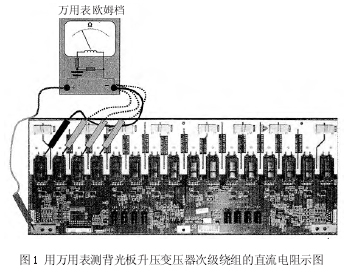

例如，81 cm（32英寸）三星屏的背光板(KLS-320VE-J)的升压变压器次级绕组的直流电阻是 1300Ω(用 47型万用表测得)，那么这 16 只升压变压器的这个次级绕组的阻值都应是 1300Ω，阻值都一样，没有什么偏差，如图 1 所示。如果测得某一只变压器升压绕组的阻值(在路测量，不必把变压器拿下来)是 1000 Ω，那么这只升压变压器肯定损坏了，非常方便、准确。

对于保险丝熔断的故障，可以先用万用表欧姆档测量保险丝后面的对地电阻；红表笔接地，黑表笔接保险丝后面一端，这时阻值一般大于 4 kΩ(R×100 Ω档)；如果阻值过小(小于 1kΩ)，则肯定有短路的地方，绝不能轻易通电。

2.检修背光板的注意事项

(1)在背光板已经通电工作后，不要用万用表或示波器测量其高压输出端，这样会造成“弧”。(2)如果确实需要测量高压输出，可以采用 10∶1或 100∶1 的衰减器，先连接好输出端和万用表或示波器，再接通背光板电源。背光板的振荡频率都在 60 kHz以上，一般万用表的频率响应达不到这个数值，测量误差会很大。

(3)用示波器测量时，在高压输出未接背光灯管的情况下，串联谐振输出电路处于开路状态，测得的波形必定不是正弦波。

(4)修理场所的 220 V 市电供电必须加装 1∶1 的隔离变压器，特别是修理 IP 整合开关电源板时，人身安全是第一位的，而国内的修理师傅们极不重视这个问题。如果操纵失误，轻者损失被修理的板卡，重则伤及人身安全，应该引起重视。

3.如何积累经验

(1)尽量多收集各种背光板的第一手资料。

(2)修理好的背光板，应用精度较高的万用表、示波器把其正常工作时的各种数据、波形记录下来，特别是集成电路各个引脚的正常工作电压(能用示波器记录波形更好)，这会给以后的修理提供最有效的依据。

4.关于背光灯管的匹配问题

背光灯管的使用寿命很长，在正常供电状态(电压、电流、工作频率、亮度控制脉冲波形、正弦波的波形、环境温度等)下，几乎可以达到和显像管一样的寿命；但是，在应用不当的情况下，其寿命会大大缩短，提前衰老、损坏，这和背光板的品质及所用灯管的配合极有关系。一般液晶屏出厂直接配套的背光板都是经过精心设计的，和液晶屏内的背光灯管都能做到良好地配合，能达到较长的寿命。而目前的 IP 整合开关电源就不一定能保证和背光灯管良好配合，对灯管寿命是有一定影响(目前，大部分生产厂都是外购液晶屏、组装电视，IP 整合开关电源的机芯不一定什么屏都配合良好)的。另外，如果修理过程中发现背光板损坏，应该尽量把原背光板修理好，尽量不要购买“万能背光板”，或者用其他背光板代替，这会加速背光灯管的衰老、损坏。

5.背光灯管的故障判断

用眼睛直接观察背光灯管，正常背光灯管的亮度、颜色和我们常见的新日光灯管接近且刺眼。老化灯管的亮度不刺眼，灰暗、发黄，一般会引起屏幕发暗、发黄，关机时屏幕会有阴影出现，这都是背光灯管放电性能下降、荧光粉衰老所致。提前出现这种情况和背光板的品质是有关系的(当然，和背光灯管本身的品质也有关系)。

背光灯管内部充有惰性气体，以维持正常放电。如果背光灯管出现慢性漏气(部分氧气进入)，放电将极为异常，灯管发红。这种放电还会引起玻璃体漏电，从而引起背光板电路保护，甚至损坏高压升压变压器及功率放大器件。如果出现屡屡损坏高压部件甚至功率放大元件的情况，则应该考虑背光灯管的漏气问题。
