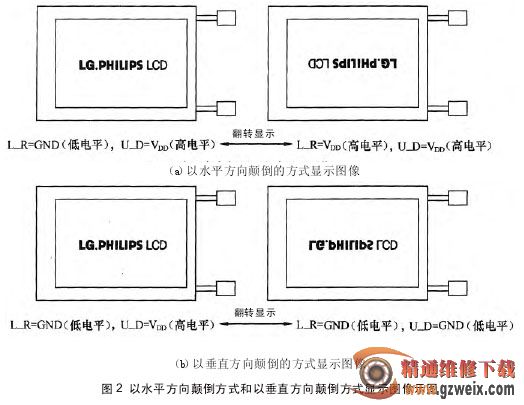

二是垂直显示模式选择输入信号，常使用 U D 表示，用于控制是按正常方式还是按垂直颠倒方式显示图像。具有图像正常／颠倒显示功能的液晶面板，通过LR 与 UD 选择信号的组合，可以按正常方式显示图像，或分别按水平方向颠倒或垂直方向颠倒的方式显示图像，如图 2 所示。

二、LVDS接口

1. LVDS接口概述

液晶彩电 SCALER 电路中输出的数字视频信号中，除了包括图像信号之外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过 28 MHz。采用 TTL 接口时，数据传输速率不高，传输距离较短，且抗电磁干扰能力也比较差，会对图像造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

为了实现数据的高速率、低噪声、远距离、高准确度的传输，人们开始寻找新的数据传输方式，于是LVDS 接口技术应运而生。

那么，什么是 LVDS 接口呢?LVDS 是英文 Low Voltage Differential Signaling 的缩写，是一种低压差分信号技术接口，它是美国 NS(美国国家半导体)公司为克服以 TTL 电平方式传输宽带高码率数据时功耗大、电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS 接口利用非常低的电压摆幅 (约 350 mV)在2 条 PCB 走线或者一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用 LVDS 接口，可以使得信号在差分 PCB 线或平衡电缆上以几百兆比特每秒的速率传输。由于其采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。目前，LVDS 接口在液晶彩电中得到了广泛的应用。

2. LVDS接口工作原理

在液晶彩电中，LVDS 接口电路位于液晶彩屯SCALER 电路与液晶面板之间，它由主板侧的 LVDS 信号发送电路(发送器)和液晶面板侧的接收电路 (接收器)共同组成。LVDS发送器将 SCALER 输出 的 TTL 电 平 并 行RGB 数据信号和控制信号转换成低电压串行 LVDS 信号，然后通过主板与液晶面板之间的柔性电缆(排线)将信号传送到液晶面板 侧 的 LVDS 接 收器，LVDS 接收器再将串行信号转换为 TTL电平的并行信号送往后续电路(一般是定时控制器 TCON)。

①图 3是 LVDS 接口电路的一组接口示意图。其简化电路如图 所示。

②发送器主要完成 TTL 信号到 LVDS 信号的转换，接收器主要完成 LVDS 信号到 TTL 信号的转换，互连单元包含电缆、PCB 上的差分导线对以及匹配电阻。
