( 2) 方法二

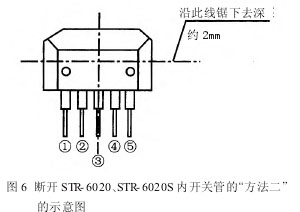

①在原 STR-6020 厚膜集成电路有商标的一面,用钢锯条沿两个固定孔横轴方向锯约 2 mm 深左右,直至见到有两根金属连线被锯断 (这两根连线即为大功率开关管的 e、b 极) 即可。断开 STR-6020、STR-6020S 内开关管的“方法二”的示意图,如图 6所示。
②用万用表的 R×1 kΩ 档检查厚膜集成电路②、④脚间的正、反向电阻值是否还是零。如电阻值很大,则说明②、④脚内大功率管的 e、b极已断开,这时只要按“方法一”在厚膜集成电路的外围另加接一只大功率开关管即可。
6. 开关电源厚膜集成电路 STR- 4211( STR- 4211H)的修理方法
厚膜集成电路 STR-4211 是构成串联型开关稳压电源的主要电路。当其内的开关调整管击穿短路后,可采用以下方法来修理。
①从电路板上取下 STR-4211,从其底部向上平行移动 12.5 mm 划一条水平线,如图 7 所示的断开STR-4211、STR-4211H 内开关管方法的示意图。用钢锯条沿此水平线向下锯约 2~3 mm 深,就会割断其内部开关管的连线。
②用万用表的R×l kΩ档测量开路电阻值,红笔接②脚、黑笔接④脚,如测得的电阻值为无穷大,说明集成电路内的开关管确已被隔离,可以对其实施补救措施了。
③另取一只塑封类大功率管(可用 BU508A 等)来代替原厚膜集成电路内的开关管,大功率管的 e 极接厚膜集成电路的④脚,b 极接厚膜集成电路的②脚,c 极接与原厚膜集成电路的①脚分离的铜箔上即可。但应注意外接开关管与底板间的绝缘应良好。
7. 开关电源厚膜集成电路 STR- 54041 的修理方法当 STR-54041 厚膜集成电路内的开关管击穿损坏以后,可采用以下方法对其进行修复。
(1)用钢锯条按图 8 所示的断开 STR-54041 内开关管方法的示意图,在点画线的位置往下锯,直锯到金属底座即可将厚膜集成电路上部的开关管与其他电路隔开。
(2)在原散热板靠近 STR-54041 的位置另装一只大功率开关管,并钻孔固定(但应注意大功率管 与 散 热 板 间 的 绝缘)。
(3)用塑料软导线将外接大功率管的 b、c、e 极 分 别 引 焊 至STR-54041 的②、③、④脚(为减少辐射,引线尽可能短),修理即完成。
8. 开关电源厚膜集成电路 STR- 11006 的修理方法

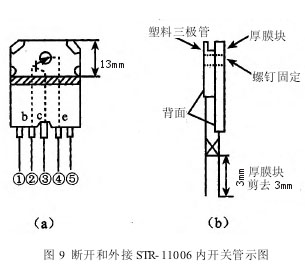

经剖析,厚膜集成电路 STR-11006 内调整管芯片与取样电路、过流保护电路及稳压电路的距离为 2.5 mm,而调整管 e、b 极是用两根小细线连接于有关电路的,这就给修复带来了很大的方便。当该厚膜集成电路内部的调整管损坏,即②、③、④脚短路时,说明其内部调整管己击穿损坏。可用下述方法进行修复,断开和外接STR-11006 内开关管方法的示意图,如图 9 所示。
(1)按图 9(a)所示,在厚膜集成电路正面(有字
的一面)距顶端 13 mm 处用钢锯沿水平方向锯深 1.5 mm左右的一条缝,使内部调整管的 eb 极与原电路断开。
(2)选用一只 D1403 或 BU508A 等塑封大功率开关管作调整管,将塑料管正面紧贴在厚膜集成电路背面,如图 9(b)所示。两螺钉孔对齐,把厚膜集成电路的②、③、④剪去 3 mm 左右,其中第②、④向内倾斜分别焊在塑封管的 b、e 极上,塑封管 c 极向外倾斜分别焊在厚膜集成电路的③脚上,把厚膜集成电路的①、⑤脚用镊子夹直使之能对应于原开关电源印制板上的 5 个孔位。在原散热板上对应于厚膜集成电路的螺钉固定孔处打孔(原孔可用的也可利用),把厚膜集成电路装回原位焊好(注意垫上原绝缘片)。固定好厚膜集成电路即可。
9. 开关电源厚膜集成电路 STR- D6601 的修理方法
如果该厚膜集成电路电路只是内部的开关管击穿,即②、③、④脚电阻值为零,而其他电路正常,此时可用锯条对准该厚膜集成电路上的 STR 字样横锯下去,直到槽中出现四个金属点止,用万用表测②、③、④脚间电阻值应为无穷大。然后用 D1403、2SDl403 等管来代替厚膜集成电路中的开关管,而 D1403 的 b、c、e脚分别与厚膜集成电路的②、③、④脚对应相接,再一起装至原散热片上(但应注意与散热片绝缘)焊好后检查无误后,即可使用。
