检修液晶屏逻辑驱动电路原理、电路分析及故障(三)
来源:本站整理  作者:佚名  2012-08-22 09:57:56

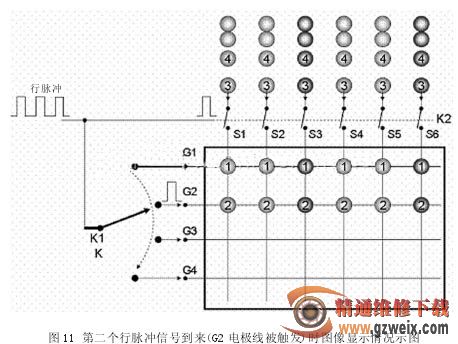

组成图像信号显示如图 12 和图 13 所示。



三、实际液晶屏的行、列驱动电路组成结构实际的液晶屏开关 K1 及开关 K2 都是由集成电路组成的电子开关来完成的,一个 1024×768 标准笔记本电脑的液晶屏,行电极线就有 768 根,列电极线有3072 根(1024×3),这么多的电极引线是由多块集成电路直接安装在液晶屏的上方和侧面,如图 14 所示。



在图 14 中,屏上部排列着 8 块型号为 EK7402 的列驱动集成电路,每块 EK7402 有 384 只列电极引脚,8块就有 3072 只列驱动引脚,正好符合 1024×768 标准笔记本电脑的液晶屏的列电极驱动要求。



屏侧面排列着 3 块型号为 EK7309 的行驱动集成电路,每块 EK7309 有 256 只行电极引脚,3 块就有 768 只列驱动引脚,正好符合 1024×768 标准笔记本电脑的液晶屏的行电极驱动要求。



四、总结

液晶屏的驱动电路由行驱动和列驱动电路组成。



列驱动电路是处理像素信号的,它把一行一行并行的像素信号在行脉冲的控制下,以行为单位,逐行加到列电极线上(在这个过程一定要清楚的知道液晶屏显示的一行信号是并行的,同时着屏,CRT 显示是一行串行信号逐点着屏)。



行驱动是控制由上向下,逐行触发行电极线,以便由上向下逐行显示像素信号最终组成一幅图像,电路比较简单,就是一个由行脉冲控制的“位移开关”(称为移位寄存器),其过程有些类似 CRT 电视机的垂直扫描的概念。



液晶显示是像素点,逐行着屏。CRT 显示是像素点,逐点着屏。



扫描驱动及行驱动所需的各种驱动(激励)信号,及并行的像素信号都是由称为:T-CON 电路(时序控制电路)完成的,这个 T-CON 电路(时序控制电路)把供CRT 显示的图像信号转换为能供液晶屏显示的各种驱动信号;提供给上述的行、列驱动电路把图像在液晶屏上显示出来。



三、TFT 液晶屏的构造及工作原理



上一节介绍了液晶的矩阵显示原理,主要介绍了矩阵成像的基本原理,这种矩阵成像方式要用来显示现代标准的视频图像信号(场频50 Hz、行频15625 Hz)还是有困难的。分析如下:



1.简单矩阵显示为什么不能显示现代标准视频信号



图14所示是前面介绍的液晶屏矩阵显示电路重现一场(一幅)图像的最后一行信号显示过程:行驱动开关K1已经移位到了一场图像的最下面一行,一场图像的所有像素行已经全部的在矩阵屏上被显示在相应的行电极线位置上,这时人眼应该看到的是一幅完整的图像。



如图15所示,细心的观察、仔细思考一下,有一个关键的问题没有解决。
