1. 什么是 PDP显示屏

PDP 的全称是 Plasma Display Panel，即等离子显示屏，它是利用加在阴极和阳极之间的电压，使气体发生辉光放电，产生的紫外光激发 RGB 三基色荧光粉，使荧光粉发光来产生彩色画面的。放电气体一般选择氖氙混合气体(Ne-Xe)、氦氙混合气体(He-Xe)或氦氖氙混合气体(He-Ne-Xe)。

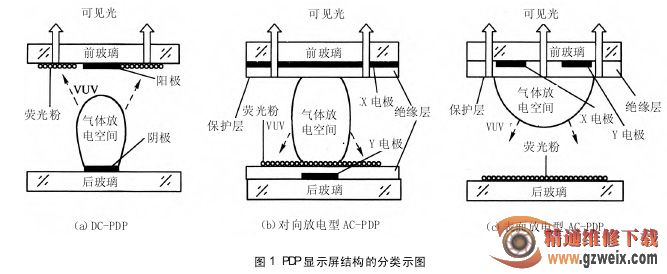

PDP 显示屏按工作方式的不同，可以分为电极与气体直接接触的直流型(DC-PDP)和电极用覆盖介质层与气体相隔离的交流型(AC-PDP)两大类。AC-PDP 又可根据电极结构的不同，分为对向放电型和表面放电型两种，其结构如图 1 所示。目前 PDP 彩电中多采用表面放电型 AC-PDP 显示屏。

2. PDP显示屏的结构

PDP 彩电采用的显示屏一般为表面放电型AC-PDP，其结构如图 2 所示。从图中可以看出，PDP 显示屏由前、后两层(前、后两基板)构成：

前层(前基板)包括：（1）前玻璃，起保护和透光作用；（2）扫描电极和维持电极，用以形成水平扫描；（3）绝缘层，起绝缘作用。

后层(后基板)包括：①障壁，起分隔放电区和防止串光的作用；（2）荧光粉，RGB 三基色荧光粉依次相间，能吸收紫外光而发出 R、C、B 三基色光；（3）反射层，增加正面的光亮度；（4）寻址电极，即数据电极，选择发光单元的地址；（5）后玻璃，起保护作用。

PDP 显示屏在制作时，先在后玻璃上形成预制的垂直间隔，然后在间隔内敷设 R、C、B 三色荧光粉条结构，在显示屏的垂直方向，每列彩条下面都有相应的寻址电极(A 电极)引出。

在前玻璃板上，则根据各行的均布距离，在水平方向上间隔交错地敷设维持电极(X 电极)和扫描电极(Y电极)。这两种电极是透明材料制成的，从而在水平方向上，把每一行的像素进行等间隔的定位。把后面涂有彩条的后玻璃板和前面敷有透明电极的前玻璃板拼合后，在完全封闭之前充入低压的氖氙气体，烧合之后，就制成了 PDP 显示屏。
