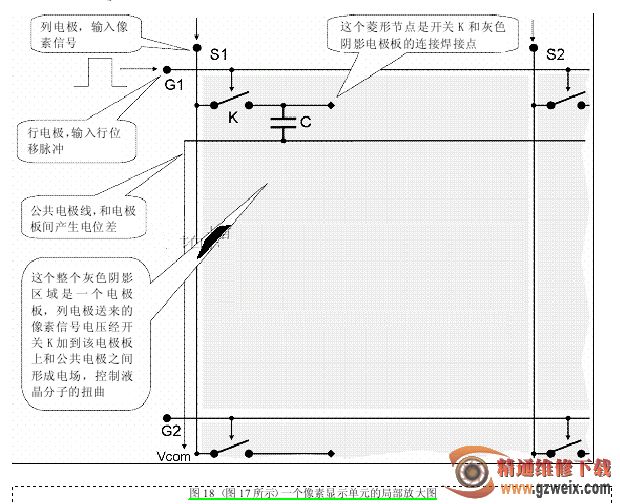

(2)每一只开关的两端：一端接列电极线输入像素信号；另一端接一只电容器及连接到形成液晶分子扭曲电场的电极板上，图 18 所示是；图 17 一个像素显示单元的局部放大图（图 17 矩阵显示屏左上角第一个矩阵交点）。图 19 所示是图 18 对应的实物图，对照这两张图，可以了解液晶屏上一个图像像素点的显示控制过程。

在图 18 所示中，S1、G1、C1、Vcom 的作用。

（3）S1 是列电极线：作用和前面介绍的一样，仍然是输入一个像素的电信号的电极线。图中开关 K 的左端和这根列电极 S1 连接，开关 K 的右端连接电容器C，并且经过菱形节点连接到电极板上（图中的大面积灰色区域是位于液晶分子一侧的产生控制液晶分子扭曲电场的电极板，也就是图 19 所示的液晶分子上面的一块“电极板”）。
