ET521/ 50M彩屏示波表测试评估(上)
来源:本站整理  作者:佚名  2012-06-04 12:01:33



对于珠海伊万的ET521S 50 M彩屏示波表很多朋友前段时间通过广告和厂家的的论坛已经知道了一些,作为国内首批使用者,在5月4日收到产品后,就开始组织设备来对它进行测试,下面将测试情况给大家做个汇报。

被测设备:ET521S 50 M 彩屏示波表,附件探头是40 M(注:厂家在发货时因为60 M探头没有到货,先用40 M 给我测试)



信号源:这次采用的信号源有三个,ET521S、泰克AFG3102,PHILIPS的PM5193。低端信号用ET521S自身,用ET521A对比。



对比机型:100 M泰克TDS220示波器和ET521A它是厂家标称是25 M的数字存储示波器,在测量高于38 M的波形后,就不参与后面的测试。



照相器材是爱国者1000万像素,近距离模式。



统一标准是:为了便于对比,探头设置在10:1位置,耦合是AC模式,所有波形都是调整到便于观察,数显部分不能遮盖波形,特殊情况有标注。虽然ET521A表有上位机软件,但为了公正,平等,这次都用照片来对比。照片彩屏的是ET521S表;黑白屏是ET521A表。



一、低频端的测试(用ET521S示波表信号源输出波形)



1. 方波测试(ET521示波表)

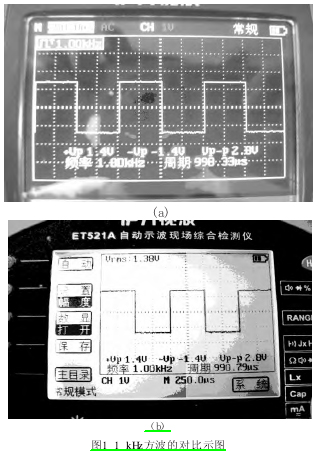

(1)1 kHz方波的对比(见图1),也是分别校准探头便于下一步的测试。

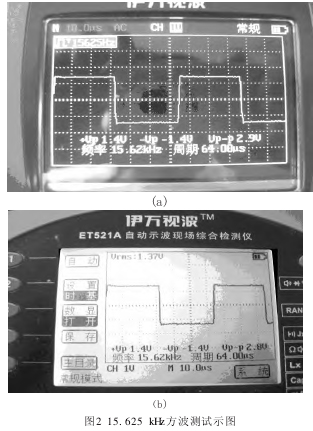

(2)15.625 kHz方波测试(见图2)小结:方波从1 kHz~15.625 kHz都能稳定测量,测量的幅度一样。方波信号应用较广,如测试开关管的性能,行输出、高频开发变压器是否匝间短路等。
