海信GM1501+FL12300机心液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-04 14:13:41

    海信GM 1501 + FLI2300机心液晶彩电为多媒体液晶电视系列,采用LG-PHILIPS公司的42in高亮度、宽视角、高对比度的专用液晶屏,总线系统图像处理电路N012采用GENESIS公司的嵌入式芯片GM1501/GM1601,内含CPU、A-D转换电路、定标器、帧速控制器。图像逐行处理电路N015采用FLI2300;主画面视频信号处理解码电路N006采用MICRONAS公司的VPC3230D ;子画面视频信号处理解码电路N010采用VPC3230D ;程序存储器N019采用SST39 VFD40;伴音处理电路N600采用MICRONAS公司的MSP3460G;伴音功放电路N603采用TDA7266B;耳机伴音功放电路N604/N613采用TDA2822M。
    适用机型:海信TLM3737、TLM3777、TLM3777P、TLM3788、TLM13788I、TLM3788P、TLM4077、TLM4237、TLM4277、TLM4777等77系列液晶彩电。
    1总线调整方法
   【进入/退出工厂模式】
    使用用户遥控器,先按“菜单”键,打开主菜单,并按“音量+/-”键选择“声音设置”菜单,然后按“频道+/-”键选中“平衡调整”项目,按“音量+/-”键将此项数据调整为0,此时按压遥控器上的数字“0、5、3、2”键输入密码,即可进入工厂模式。
调整完毕,遥控关机或交流关机,均可退出工厂模式。
    【项目选择与调整】
    在工厂模式下,主菜单上显示白平衡、声音模式调整、图像模式调整、设置选项、彩色优化、清空母块数据、工厂初始化7个调整子菜单,按“频道+/-”键选择子菜单,按“音量+/-”进入子菜单。在子菜单中,按“频道+/-”键选择调整项目,按“音量+/-”键调整所选项目的数据。按“菜单”键返回上一级菜单。工厂初始化仅用于工厂生产中,不要在维修中使用。
    【存储器初始化】
    该机心具有存储器初始化功能,仅用于工厂的生产,维修中不要随意使用。如果由于误操作而改动了工厂菜单里的值,可能造成电视机功能丢失或功能失常时,可以使用存储器初始化功能,清空母块选项,恢复成参考值。其具体操作方法是,选中“清空母块”项目,按“音量+”键进行相应操作,待清空母块按钮恢复为红色时,然后断电,重新开机即可恢复正常。
    2总线调整数据

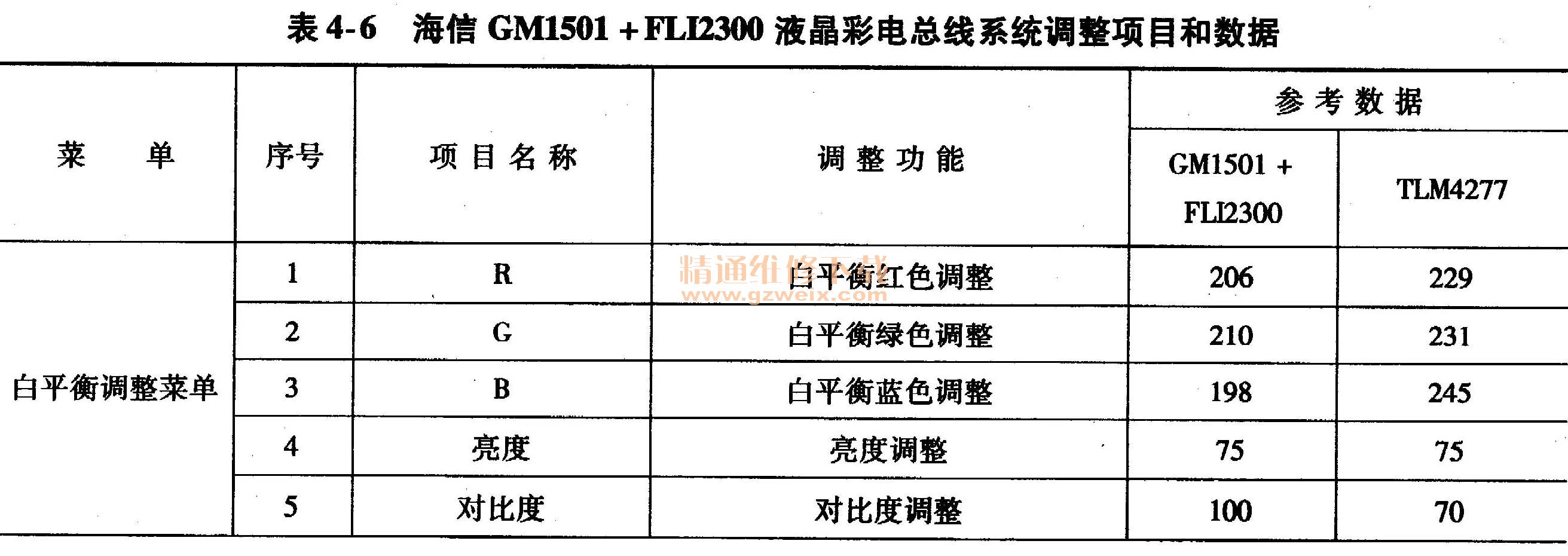

    海信GM 1501 + FLI2300机心液晶彩电总线系统调整项目和参考数据及TLM4277的参考数据见表4-6。
