海信明星系列3D液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-05 13:58:53

    海信公司采用MT5501机芯开发了明星系列3D液晶彩电,主芯片小信号处理电路采用MT5501 EADU;系统程序存储器NAND Flash采用MT29F1 G08ABADA;伴音数字功放电路采用TAS5707;网络连接采用PM44- 11BP;DDR采用NT5CBl28M16BP;电子调谐器采用HFT-96/T116H。
适用机型:LED32K310X3D、LED39K310X3D、LED42K310X3D、LED46K310X3D、LED50K310X3D等液晶彩电。
    1总线调整方法
    【进入/退出工厂模式】
    开机状态下,将信号源切换至,TV状态,按用户遥控器上的“菜单”键,进入“声音”选项选择“伴音平衡”并且放置在0状态,然后连续按遥控器上的数字“1、9、6、9”键即可进入工厂模式。
按遥控器上的“待机”键可以退出工厂模式。
    【项目选择与调整】
    进入工厂模式后,有工厂菜单、设计菜单两个主菜单,按遥控器上的“上/下方向”键选择主菜单中的子菜单,按“确定”键进入子菜单;在子菜单中,按遥控器上的“上/下方向”键选择调整项目,按“左/右方向”键或“音量+/-”键调整所选项目的数据。
    2总线调整数据

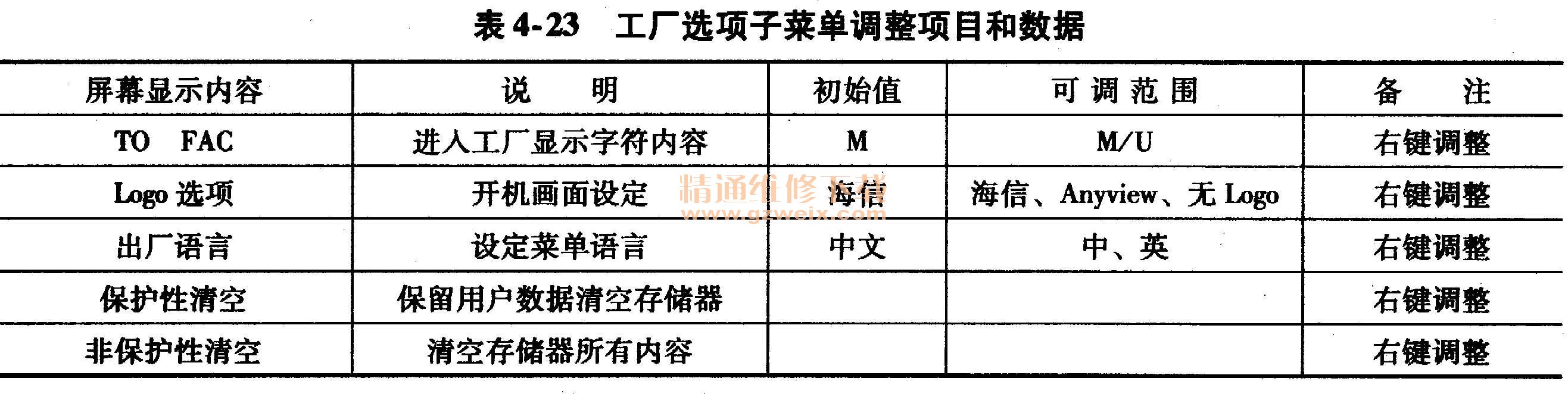

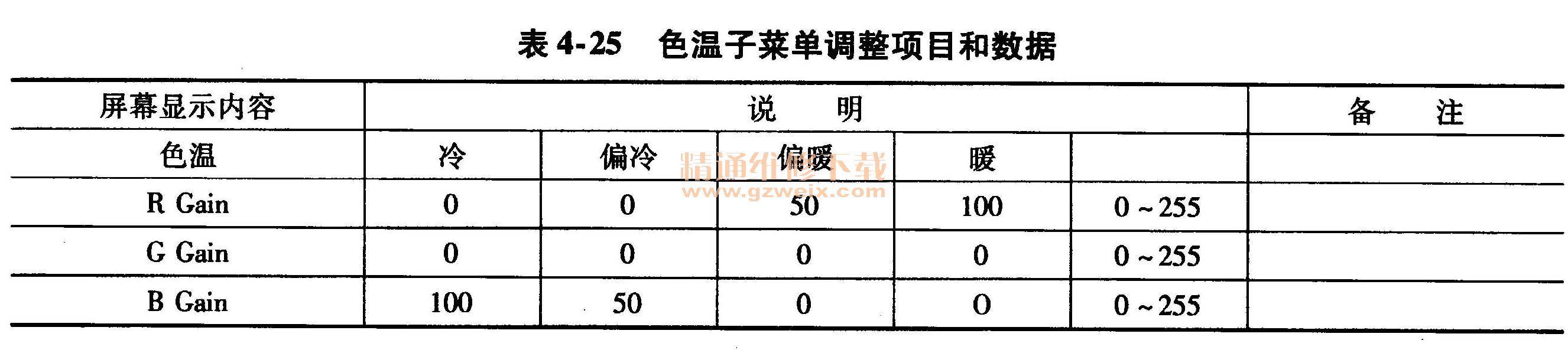

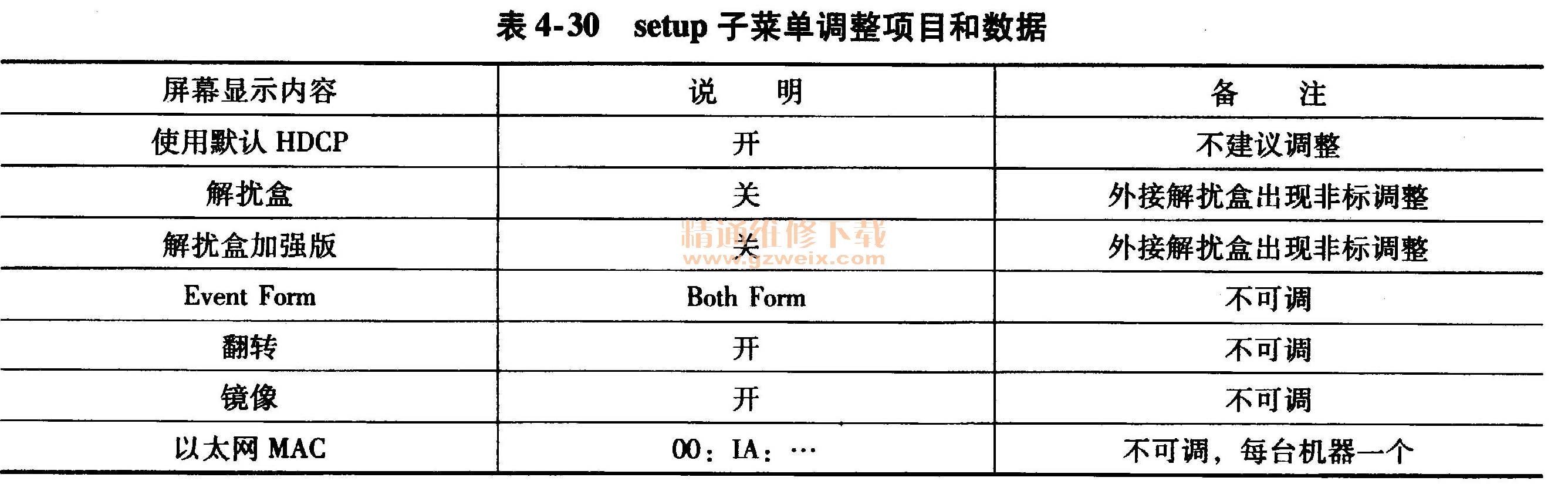

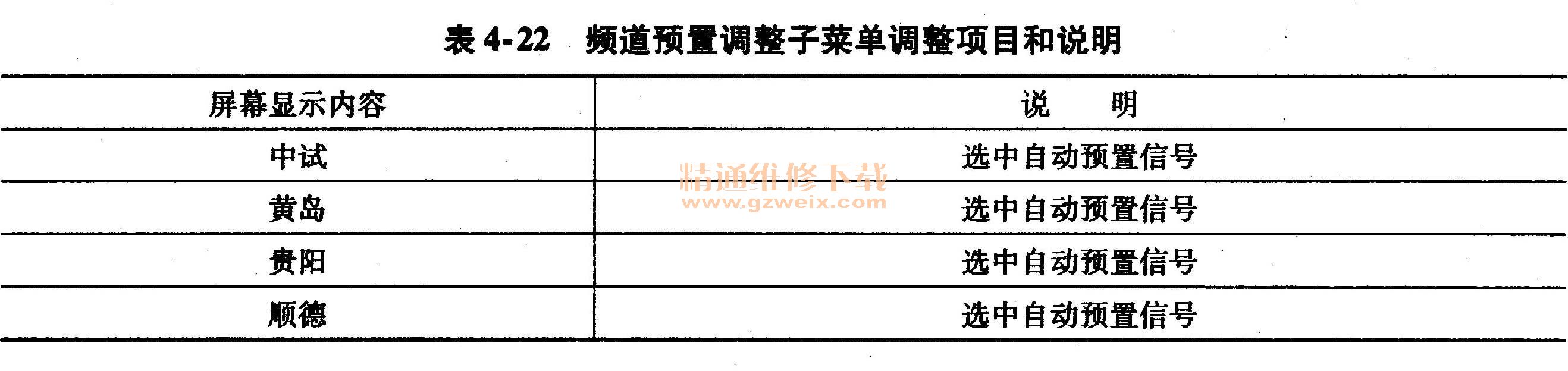

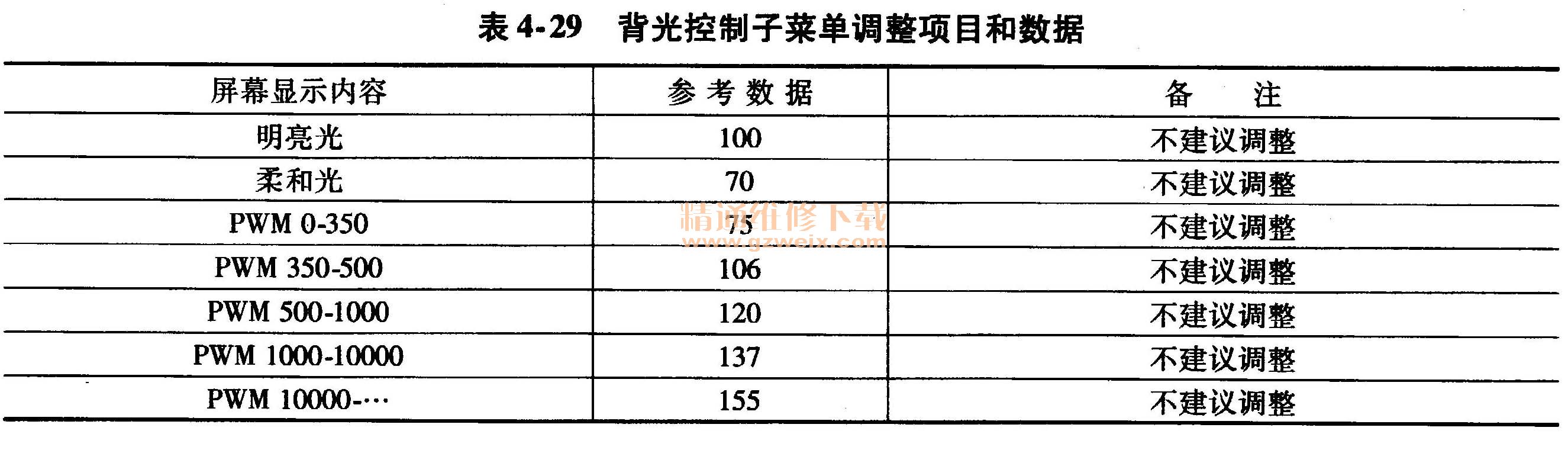

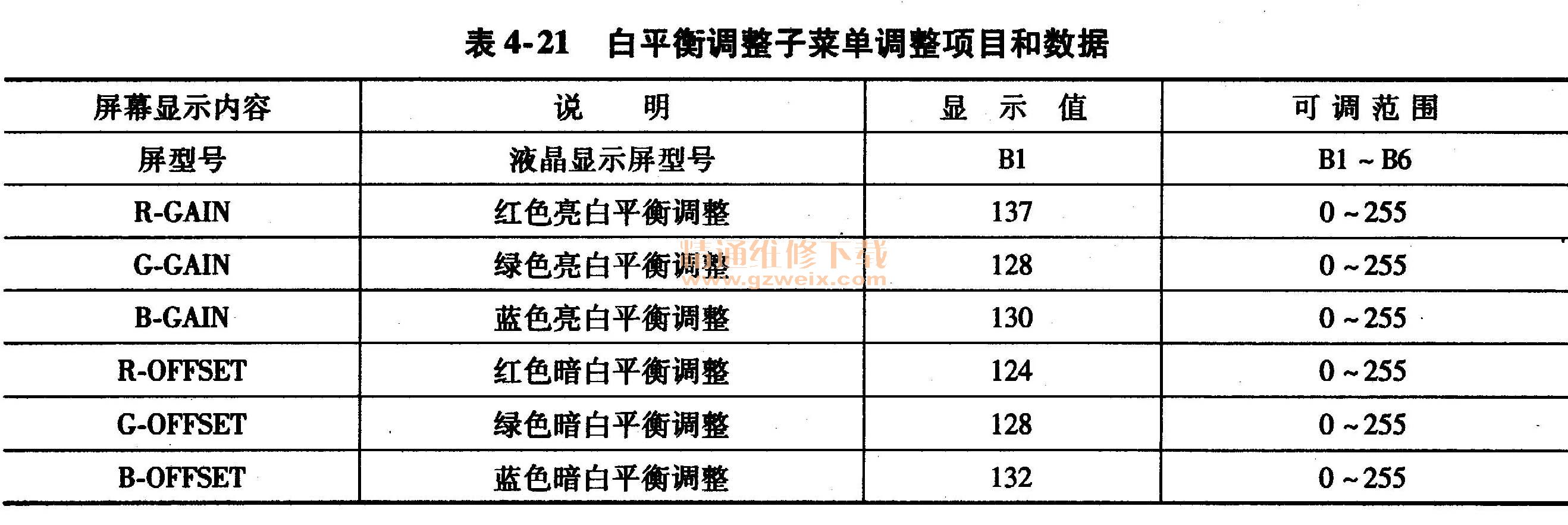

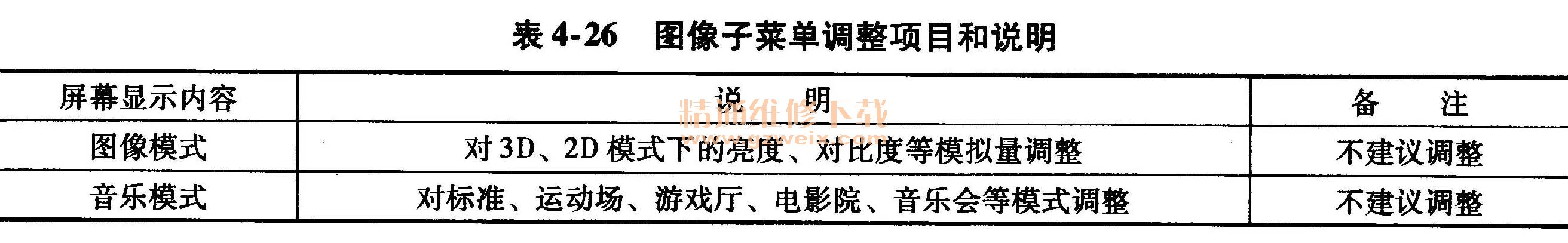

    海信MT5501EADU机芯LED42K310X3D液晶彩电总线系统工厂主菜单包含的子菜单和选项见表4-20;工厂主菜单各个子菜单的调整项目和数据见表4-21~表4-23;设计主菜单包含的子菜单和选项见表4-24;设计主菜单各个子菜单的调整项目和数据见表4-25~表4- 30。
