图解维修——海信32K180D LED液晶电视灯条的更换
来源:本站整理  作者:佚名  2015-07-09 09:12:04

    故障现象:一台海信32K180D型LED液晶电视,开机黑屏有伴音,经检查电源、高压板没有故障,确定是LED灯条有问题,和用户协商后同意更换LED灯条。
    图解维修:决定先把LED灯条拆卸下,拆卸后才发现灯条的插座与印制板焊接位置已虚焊烧黑,为保险起见,还是更换了新灯条,现把该LED电视拆屏及灯条更换方法整理成文,供同行参考。
    第一步:拆卸后机壳,这款电视有些特殊,即便把所有螺丝都拆卸了还是不能打开后壳仔细观察发现除了机壳底边框外,另外三个方向都有卡扣,用力提机壳后盖的同时,还需用一字改刀撬开其余三个边框才能取下后机壳。.
    第二步:拆除电源板和主板后,再拆下扬声器和电源开关。
    第三步:拆除上屏逻辑板的金属保护板后,再拆除如图1、图2所示圈内的下边框金属保护板上的螺钉。

    第四步:通过第三步取下金属保护板后,再拆卸如图3、4所示逻辑板上圈内的固定螺钉,同时小心撕下圈内的导电胶条。

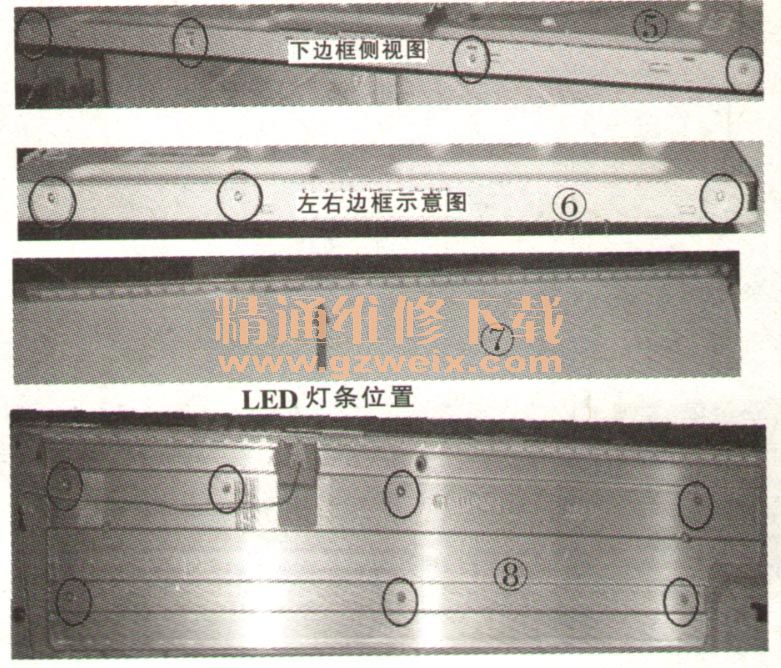

    第五步:拆下屏组件四周边框如图5、6所示圈中的固定螺钉(左、右边框螺丝位置和数量相同,上下边框螺丝位置和数量相同),然后就可以折下液晶屏及背光板组件。

    第六步:打开四周的卡扣就可以打开屏组件的黑色固定框,依次取出均光组件后,就可以看到LED灯条,如图7所示。
    第七步:拆下图8中圈内所有螺钉就可以取下LED灯条组件(LED灯条和散热器),这也是和普通LCD电视不同的地方,建议购买带散热器的灯条组件。
  最后安装好新的LED灯条组件,再反顺序安装好即可。
