图解维修格力“月亮女神”直流变频空调(二)
来源:家电维修  作者:佚名  2018-08-27 08:45:00

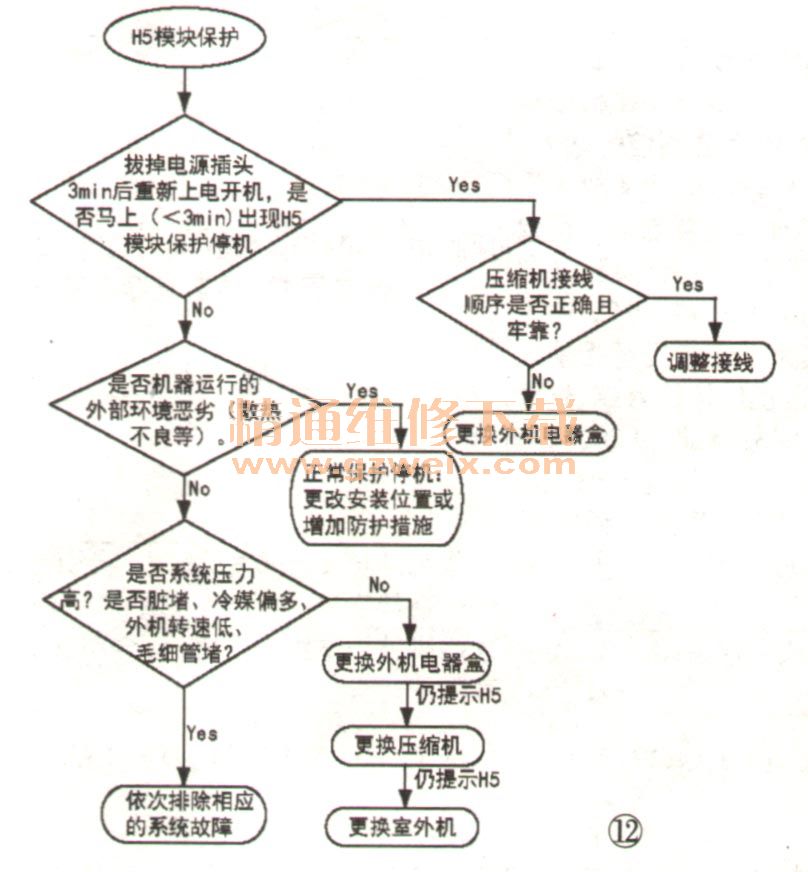

    首先排查用户电源电压是否过低,同时观察外机冷凝器是否脏堵或是否存在冷媒泄漏,然后排查系统、压缩机的问题。若以上现象皆不存在基本可判定为外机板问题。检修流程如图12所示。

    拔掉电源插头3分钟后重新上电,仍提示"H5",如不是压缩接线有误或松脱,则需更换外机板,更换外机板后仍然立刻出现"H5",则更换压缩机;如果运行一段时间后才报错显示"H5"则是冷凝器脏堵,属于正常保护,否则需检查压缩机连线是否反接,模块螺钉是否拧紧;然后是否存在压缩机故障或系统堵塞故障,如以上故障均不存在,则需更换外机控制器。
    检修提示:"H5"模块保护时不一定立即显示代码,此种情况下如果多次重启均未恢复正常,可以连续按灯光键(有些机型按睡眠键)6下即可,故障原因包括电源电压过低、周围环境过热或者冷凝器脏堵等。
    维修实例:凉之静变频空调“H5”保护。
    分析检修:经查,该保护出现在下午3点左右,出现一会后就恢复正常,运行约十几分钟又出现保护。室外机平放在楼顶,周围无防护措施,外观正常,初步确定为该位置在下午3点左右最热时受强烈阳光照射,散热不良,造成模块过热保护。将外机放置于房屋侧面后,恢复正常。
    4.上电后内机无反应
    该故障类似于死机、开不了机、功能乱、无显示或显示不全、自动开关机、时好时坏等。
    检修时,先查电源、插头、显示板连线、遥控器等,根据具体故障现象“对症下药”,如果更换显示接收板或遥控器后故障依旧存在,则直接更换内机板即可。
    5.跳闸
   (1)泄漏电流保护
    先检查是否为电控零部件与地短路,绝缘是否良好;如不是,则进一步检查是否因漏电开关规格不当、老化失效所致。
   (2)过流保护
    造成空调短路过流的主要原因有:元件内部短路(90%)、元件绝缘破坏短路、内部电路接线错误等。如不是,则进一步检查是否为空气开关规格不当或老化失效所致。
    6.漏电
   (1)空调插上电源未开机就漏电
    常见原因有:电源接线错误;电线端子脱落碰壳;空调内部接线端子绝缘击穿;电源火零线反接同时元件绝缘下降漏电。
   (2)插上电源不漏电但开机后漏电
    常见原因有:空调内部某元件漏电;环境过于潮湿导致系统绝缘强度减弱;没有电源地线或地线没接好(变频特有)。
   (3)空调运行后时而漏电时而不漏电
    通常原因是元件绝缘强度下降,处于临界状态。

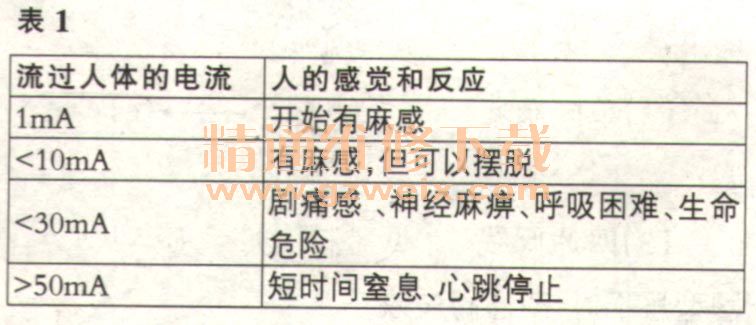

人体触电反应见表1。

[1] [2] [3]  下一页
