长虹PS13机芯等离子彩电总线调整
来源:本站整理  作者:佚名  2014-07-19 14:16:46

    适用机型:长虹PT50600等离子彩电。
        1 总线调整方法
    【进入/退出工厂模式】
    在TV模式下,按用户遥控器进入主菜单中,选择“童锁”项目,按“OK”键调出密码输入框。依次按遥控器上的数字“7”键、“图像”键(子画面)、数字‘69”键、“频道-”键(子画面)输入密码,即可进入工厂模式。进入工厂模式后,屏幕上会有工厂菜单标志“M”出现。
    调整完毕,遥控关机即可退出工厂模式,并自动记忆存储数据。
    【项目选择与调整】
     进入工厂模式后,屏幕上显示如图1-13所示的工厂菜单。图中的软件生成日期为:年、月、日。固化程序版本号为:PSC13- M50(屏大小是50in)-V0. 06(版本号是V0. 06版)-S2(屏状态)。按“频道+/-”键切换到不同的编辑项。

     调整“清空EEPROM”项会清空存储的数据,重新交流上电后生效,因此,若非必须不要执行该项操作。清空EEPROM后要重新进行ADC校正。
     选择调节项目,带箭头的为执行项,按“OK”键或“音量+”键实现操作;对于一些变量的增减,如Volume,可按“音量+/-”键调整项目数据。
    【ADC校正】
    ADC校正需一台视频信号发生器。本系统ADC校正:只需要在AV状态下,输入标准的100%的8级彩条信号进行一次ADC校正,即可保证所有信号源的颜色校正正常。
    【白平衡与色温调整】
     手动白平衡调整时,按遥控器上的“OK”键后,出现对应的R、G、B这3个变量,按频道号键分别选择3个变量,按“音量+/-”键调节各变量的数据,按菜单键退出。
    【选择屏参方法】 进入工厂模式,在工厂模式的“INDEX 16”下,通过按音量+/-键选择屏幕参数。
    【调整注意事项】
     在工厂模式下切换到TV频道号,必须先按显示键,在显示内容未消失之前,按频道号键进行切换。工厂模式下所有的菜单功能全部开放,如有必要,可使用菜单进行项目检查和效果测试。
    2 总线调整数据

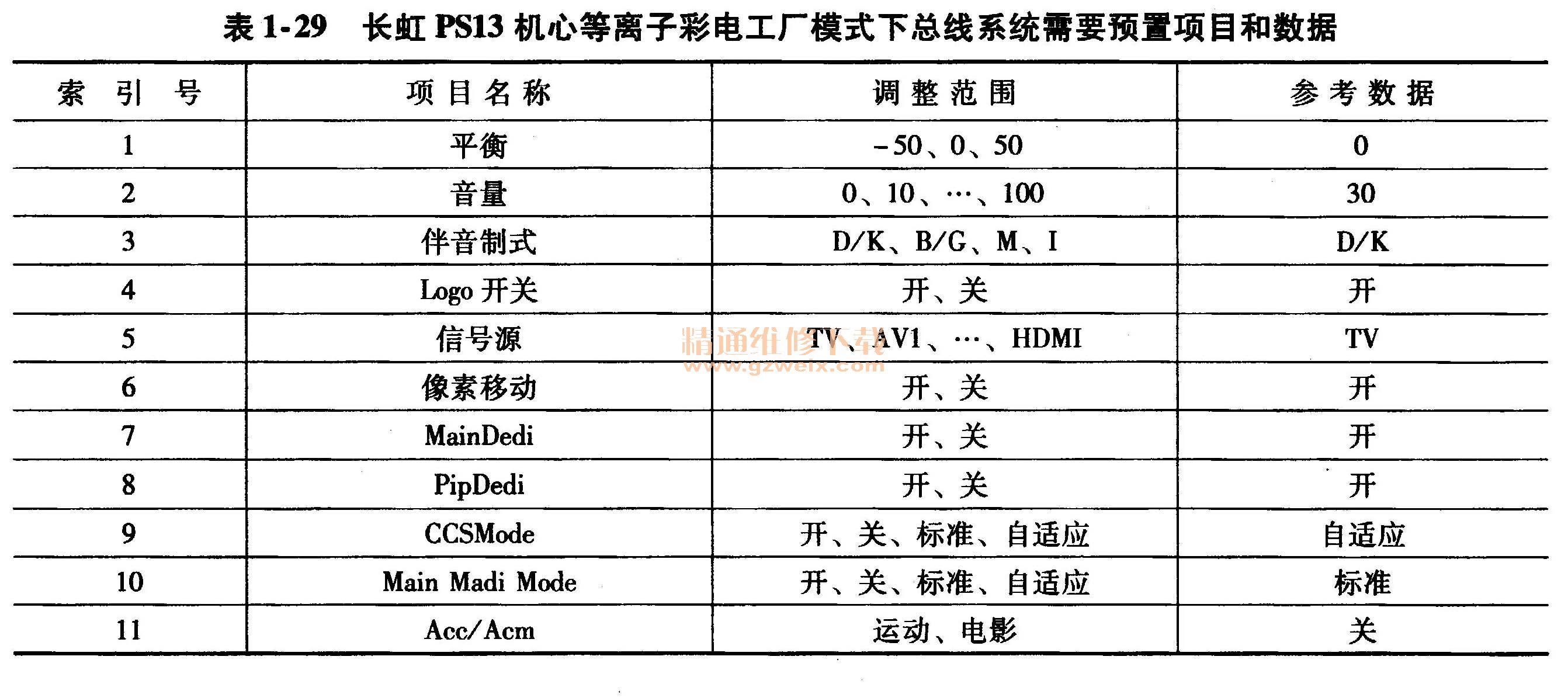

    长虹PS13机芯等离子彩电工厂模式下总线系统需要预置项目和数据,见表1-29。
