长虹LT16/LS16机芯液晶彩电总线调整
来源:本站整理  作者:佚名  2015-11-20 16:11:20

    长虹LT16/LS16机芯液晶彩电,视频处理及格式变换电路采用SVP-WX68, HDMI切换处理电路采用PS201,数字音频A-D转换电路采用AK5381 /AKM5358 ET,数字音频处理电路采用D2-81433-LR,音频数字功放电路采用TFA9810。
    适用机型:长虹LT52700FHD, LT42866FHD、LT42866DR、LT47866FHD、LT47866DR、LT42900FHD、 LT46900FHD、LT52700FHD、LT52900FHD、 LT4219FHD、 ITV42866L1、ITV42866L2等液晶彩电。其中LS16机芯应用于大屏幕液晶彩电中,ITV系列具有上网功能。
    1 总线调整方法
    1.进入/退出工厂模式
    使用用户遥控器进行调整,在TV/AV菜单下,依次按“7”,“演示”、“9”,“扫描”4个键,即可进入工厂模式。屏幕上显示图1-1所示的工厂模式主菜单。

    调整完毕,在工厂模式下,选择第12项的 “Quit”,确认该项后,即可退出出工厂模式。

    2.项目选择与调整
    进入工厂模式后,按“菜单”键可进入工厂模式调试菜单,按遥控器上的“频道P+/P-”键选择子菜单和调整项目,按“音量V +/V-”键进入子菜单和调整所选项目数据。调整后按“菜单”键退出出工厂模式。

    2 总线调整数据

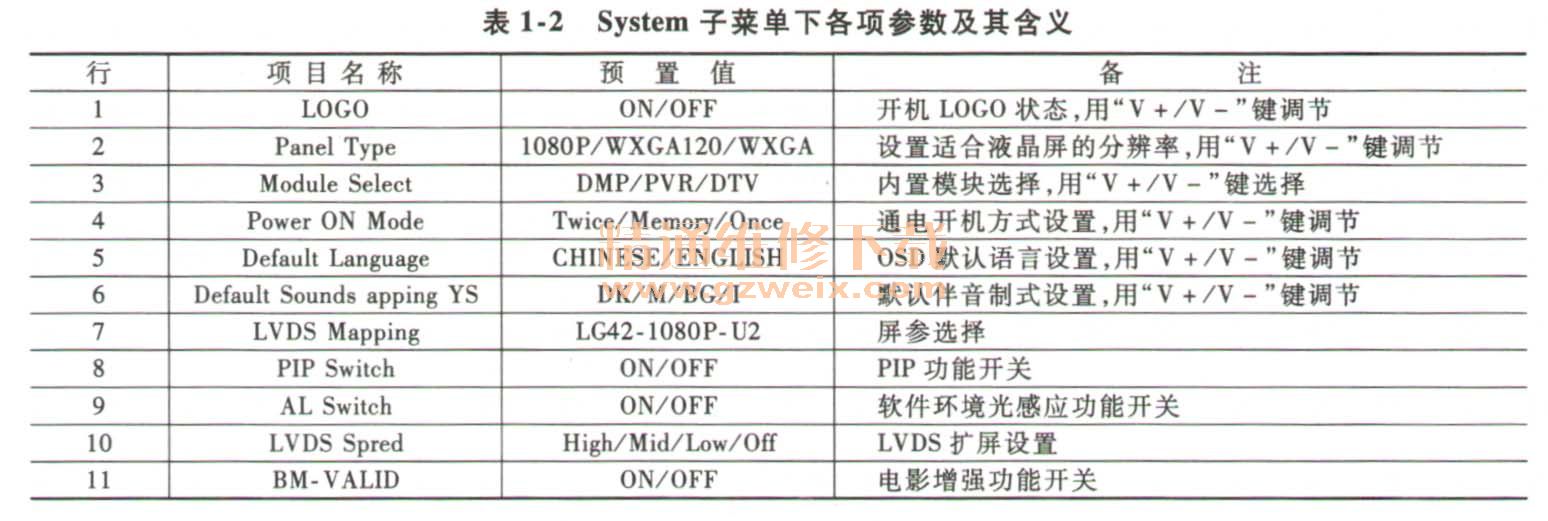

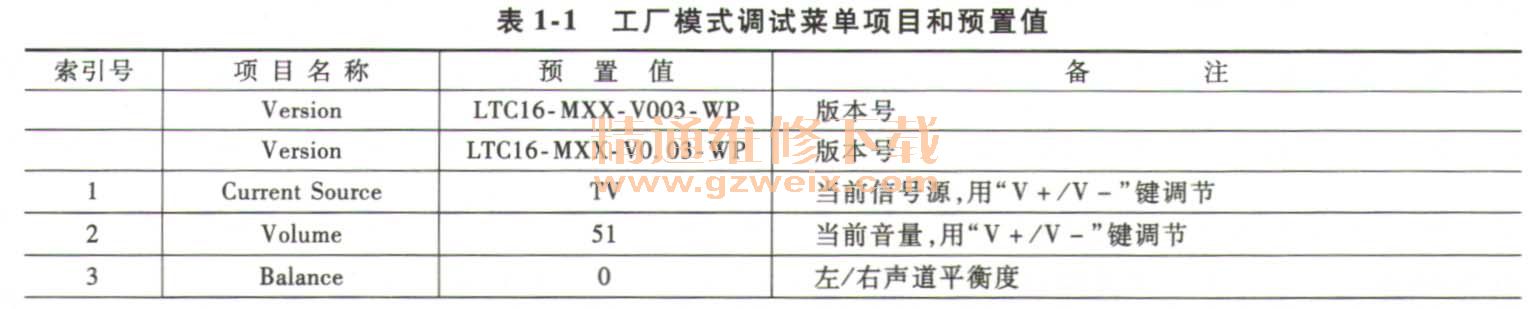

    长虹LT16/LS16机芯液晶彩电总线系统工厂模式调试菜单项目和预置值见表1-1 。 System子菜单下各项参数及其含义见表1-2。
