长虹PS12机芯等离子彩电总线调整
来源:本站整理  作者:佚名  2014-06-29 14:09:45

    长虹PS12机芯等离子彩电高清等小信号处理主电路采用MST9X88L; DDR电路采用
HY5 DU281622ET- 5 ;程序存储器采用PS25 LV040 ;音频信号选择电路采用SN74LV4052ADR ;伴音功放电路采用TA2020-020或TFA9810T。
    适用机型:长虹PT32600、PT32700、PT42600、PT42600NHD、PT4288(P02)、PT4217、PT4217 NHD、PT42600 NHD、PT4270O NHD等离子彩电。
    1 总线调整方法
    【进入/退出工厂模式】
    在TV模式下,按遥控器进入用户调整主菜单中,选择“童锁”项目,按“OK”键调出密码输入框。依次按遥控器上的数字“7”键、“图像”键(子画面)、数字“9”键、“频道-”键(子画面)输入密码,即可进入工厂模式。
    调整完毕,遥控关机即可退出工厂模式,并自动记忆存储数据。
    【项目选择与调整】

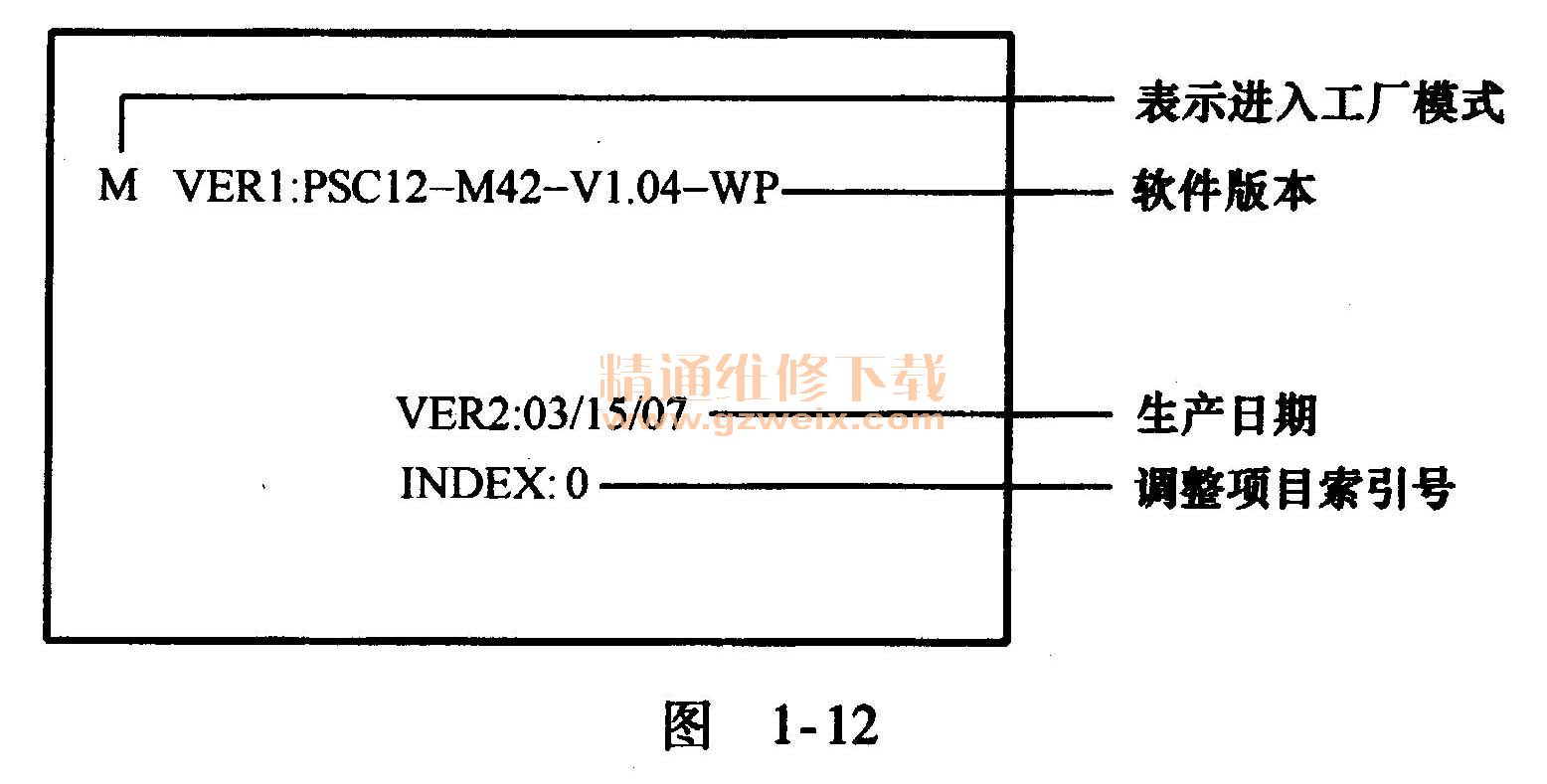

    进入工厂模式后,屏幕上会有工厂菜单标志“M”出现,如图1-12所示。其中,“M”表示当前进入了工厂模式;" INDEX”后面的数字代表当前调节项的索引号;“VER1”后面的符号表示固化程序版本号(其中“PSC12”表示PS12机芯,“M42”表示屏大小是42in、 “V1.04”表示软件版本号是V1.04版,+W,表示当前屏的型号);“VER2”后的数字表示软件生成日期。在该页下,可以通过按“频道+/-键切换到不同的索引号。

    每个调节项目都有惟一的索引号与之对应,可按数字键直接选择对应的调整项目,也可按“频道+/-”键顺序选择调节项目,通过“音量+/-”键调节每个项目的数据。
    按数字键时,如果调节的是1-9项,则输入对应的数字键,然后按“OK”键;调节的项目索引号是两位数时,则输入一个两位数即可。例如调节白平衡时按“数字4”键,可以看到索引号变成绿色,然后再按“OK”键,索引号变成红色,表示已经选择了对应的白平衡调节项目。如果要进入屏的选择模式,则输入1再输入3,就可以进行不同型号屏的选择了。
    对于某个设置动作,如ADC AUTO,可按“音量+”和“OK”键实现操作;对于一些变量的增减,如VOLUME,可按“音量+/-”键进行调整。
    【内部参数设置】
    首先进入“D MODE",按“V + /OK”键进入相关项,可以进行内部参数调节。
    2 总线调整数据

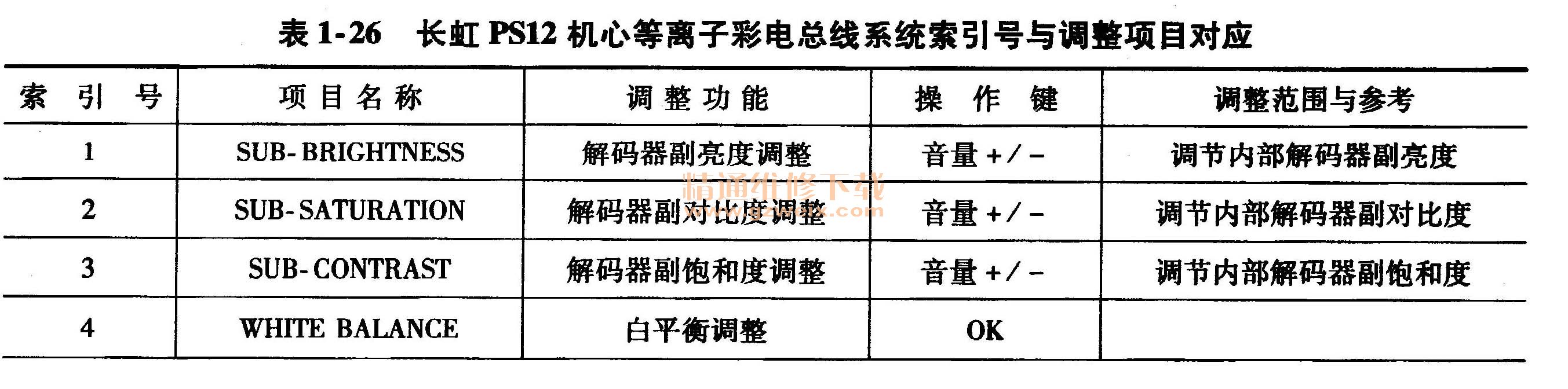

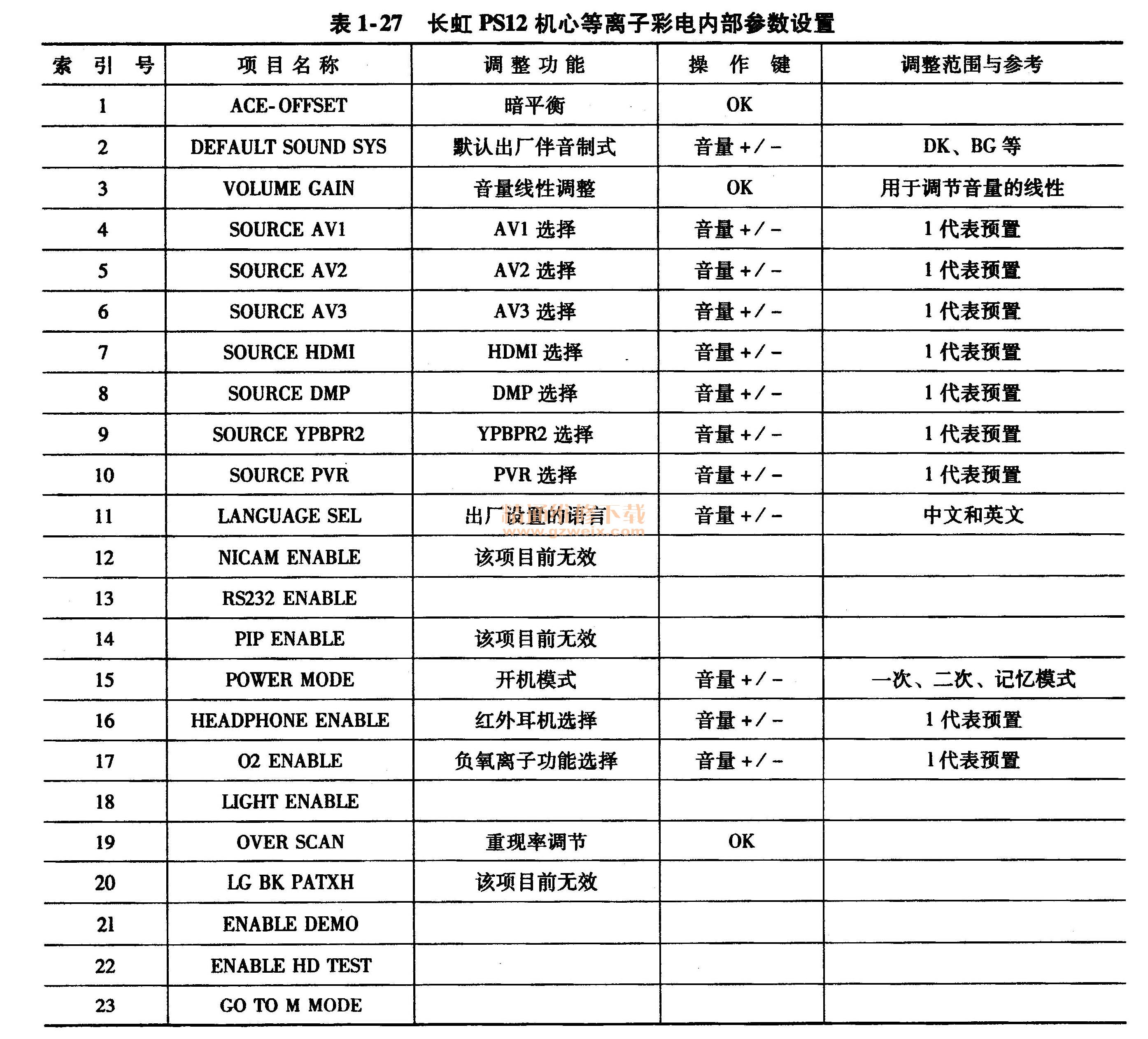

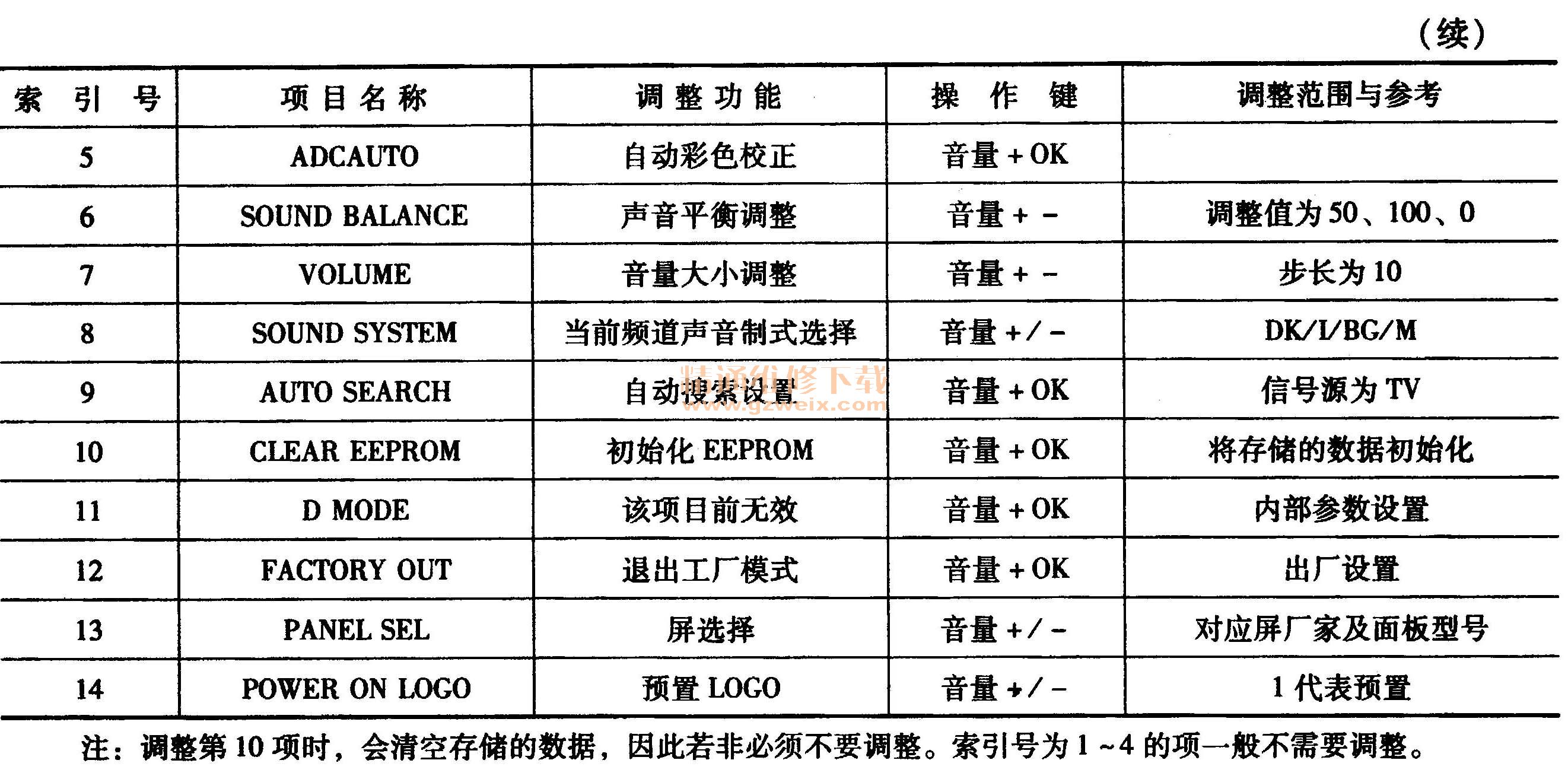

    长虹PS12机芯等离子彩电总线系统索引号与调整项目对应见表1-26;内部参数设置见表1-27;工厂模式预制的状态见表1-28。
