故障现象：激光头能发出较强；的红光，但物镜不能上下移动聚焦，碟片间歇转动，一会儿后就停、止转动，电视上显示的DVD开机；画面正常。

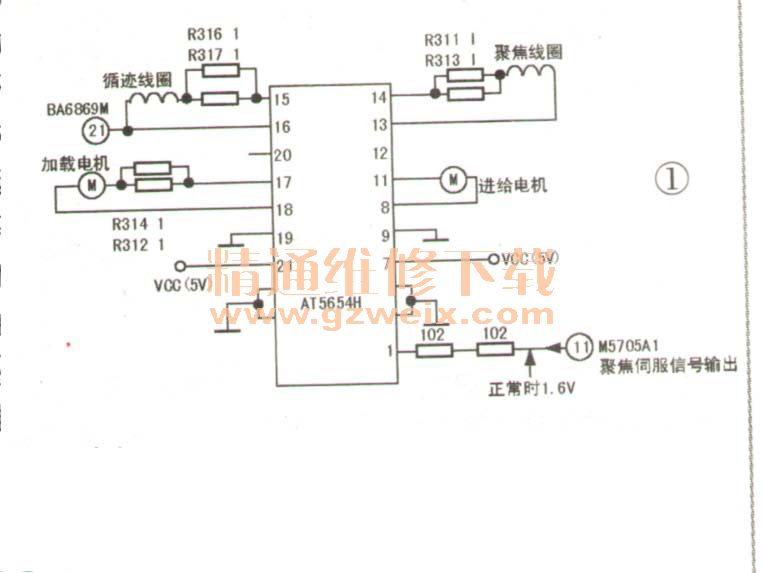

    故障检修：此机伺服驱动采用集成电路BA5654H。该IC内含四路驱动放大器，分别驱动聚焦线圈、循迹线圈、加载电机和进给电机，如图1所示。开机画面（厂标信号）正常，说明解码部分正常，故障可能出在CPU至激光头聚焦线圈之间的电路上。测得聚焦线圈两端的阻值为6Ω（正常），在不放碟片且激光头发出红光的期间．测得聚焦线圈（在物镜左边）两端的电压为0V，正常电压应为4V，这说明故障不是因为聚焦线圈本身开路或短路引起的。聚焦线圈与两只并联电阻（R311和R313）串联后接在AT5654H的13和14脚上，测得这两脚电压在聚焦时均为4V（正常），①脚电压在聚焦时为1.6V（正常），这说明从M5705/A1的11脚输出的聚焦伺服信号及AT5654H的1脚内部驱动放大电路正常：至此怀疑点只剩下了贴片电阻R311和R313，这两只贴片电阻上的标注都是“1R0”，即两只0.1Ω电阻，测得R311的阻值为无穷大（开 路），R313的阻值约为500kΩ，且不稳定，看来两只电阻全损坏。用F型0.5A玻璃管内的熔丝来代替这两只电阻后开机，读碟、播放均正常，故障排除。

      为什么R311和R313会开路损坏呢？可能是因功率没有余 量或质量欠佳本机循迹线圈、加载电机也串接有限流电阻，位号分别是R316/R317、R314/R312和R311/R313，型号与R311/R313一样。检测后发现，它们的阻值也有所变大，均由0、1Ω变为0.5Ω～1Ω于是，把它们全部换新．以免出故障。
