38.TA8213K
    互换型号：CD8213K,TB8213K
    该IC为7脚直插式单声道音频功率放大器。IC内设有纹波滤波器及过热保护电路。具有适应电压范围宽(10V-32V)、输出功率大（当VCC=27V,RL=4Ω时，P=10w）、外接元件少、电源接通／关断时扬声器中无爆裂噪声等特点。主要应用于普通彩电伴音功放电路。其引脚功能如下：①脚，直流负反馈；②脚，音频信号输入；③脚，前置级接地；④脚，交流纹波滤波器；⑤脚，功率级接地；⑥脚，音频输出；⑦脚，电源。应用电路如图38所示。

      39.TA8218AH
    互换型号：CD8218AH,TS8218AH
    该IC为17脚MULTIWATT形式封装的三声道高功率音频放大器。IC内设有纹波滤波器、自动静音及过压、过流、过热保护电路。具有适应电压范围宽（10V-30V）、输出功率大（当VCC=20V,RL=8Ω时，P=3 x6W）、外接元件少、噪声低、电源接通／关断时扬声器中无爆裂噪声等特点。主要应用于高档彩电伴音、家庭影院、车载音响的音频功放电路。其引脚功能如下：①脚，R声道负相输入；②脚，R声道正相输入；③脚，前置级接地；④脚，w声道负相输入；⑤脚，w声道正相输入；⑥脚，L声道正相输入；⑦脚，L声道负相输入；⑧脚，纹波滤波器；⑨脚，电源；⑩脚，L声道输出；11脚，w声道静音控制；12脚，外接UP,声道静音滤波电容；13脚，功率级接地；14脚，w声道输出；15脚，外接w声道静音滤波电容；16脚，L/R声道静音控制；17脚，R声道输出。应用电路如图39所示。

      40.TA8223K
    互换型号：CD8223K
    该IC为15脚MULTIWATT形式封装的双声道音频功率放大器。IC内设有纹波滤波器、放大器偏置电路、过热保护电路。两声道独立供电。具有适应电压范围宽（10V-32V ）、输出功率大（当VCC=27V,RL=4Ω时，P=2 x 10W）、噪声低、电源接通／关断时扬声器中无爆裂噪声等特点。主要应用于彩电伴音、车载音响的音频功放电路。其引脚功能如下：①脚，空；②脚，R声道自举电容；③脚，R声道输出；④脚，L声道电源；⑤脚，L声道输出；⑥脚，L声道自举电容；⑦脚，地；⑧脚，R声道电源；⑨脚，纹波滤波；⑩脚，L声道反馈；11脚，L声道输入；12脚，地；13脚，R声道输入；14脚，R声道反馈；15脚，地。应用电路如图40所示。

      41.TA8246AH
    互换型号：CD8246AH,TA8256H/HV/BH,CD8256CZ

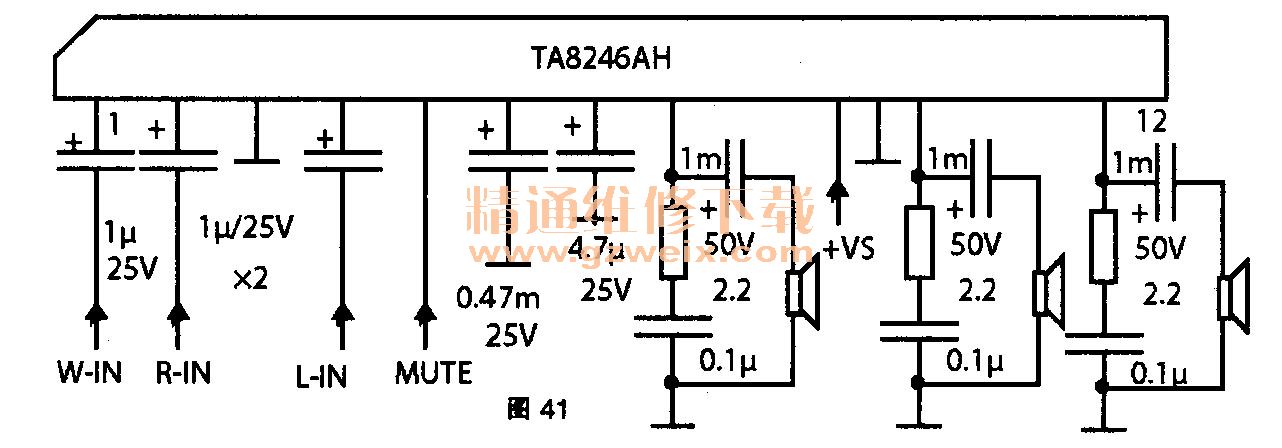

    该IC为12脚MULTIWATT形式封装的三声道音频功率放大器。IC内设有放大器偏置电路、音频静噪电路、过压、过热保护电路。具有适应电压范围宽（10V-30V）、输出功率大（当VCC=27V,RL=8Ω时，P=3 x5W）、噪声低、音频动态范围宽、电源接通／关断时扬声器中无噪声冲击等特点。TA8256H/HV与TA8246AH引脚功能、适应电压范围完全相同，但功率更大（同条件下为3x6W），其中TA8256HV还具有过流保护功能。TA8256BH⑦脚为外接滤波电容。主要应用于高档彩电伴音、车载音响的音频功放电路。其引脚功能如下：①脚，w声道输入；②脚，R声道输入；③脚，前置地；④脚，L声道输入；⑤脚，静音控制1;⑥脚，纹波滤波；⑦脚，静音控制2;⑧脚，L声道输出；⑨脚，电源；⑩脚，功率地；11脚，w声道输出；12脚，R声道输出。应用电路如图41所示（静音控制2功能未用）。
