液晶电视易损集成电路-STR-A61xx、STR-A6259H、NCP1579、NCP1583、NCP1650
来源:本站整理  作者:佚名  2015-12-19 10:23:37



    STR-A61 XX系列低功耗离线式开关电源电路

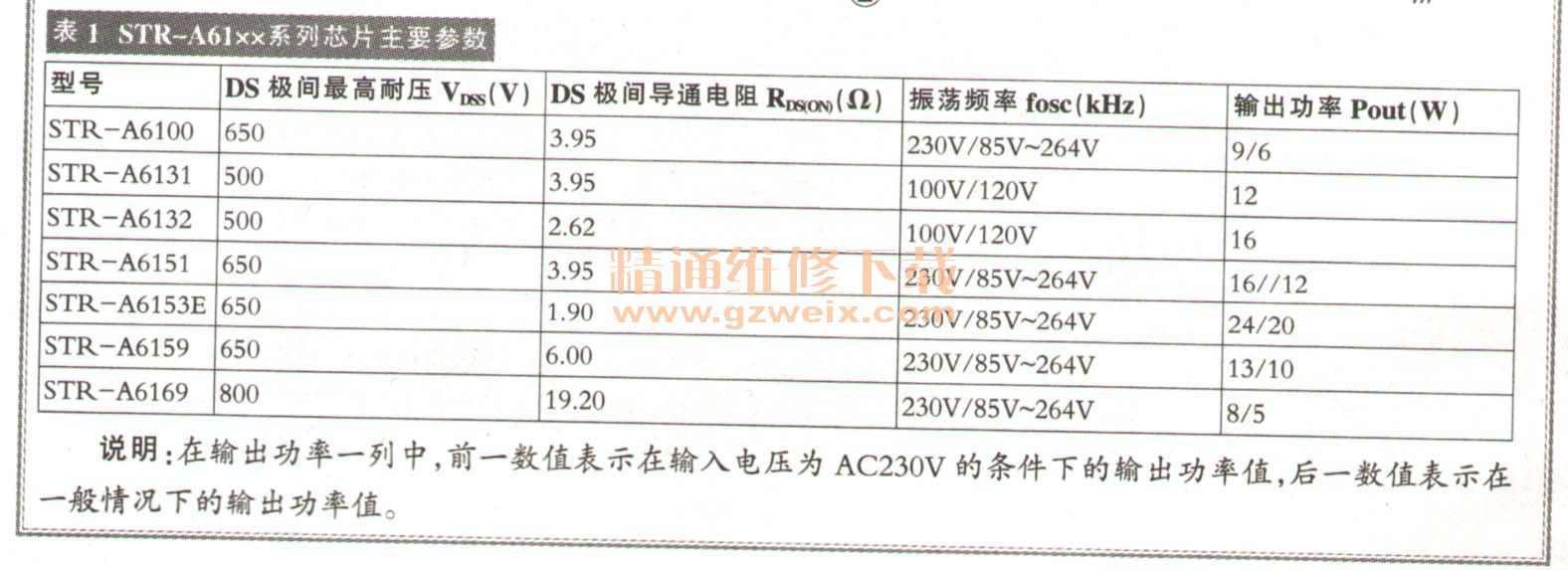

    STR-A61 xx系列芯片是三肯公司开发的低功耗离线式开关电源电路,具体型号有STR-A6100、STR-A6131、STR A6132、STR-A6151、STR-A6153E、STR-A6159、STR-A6169等,其内部电路与引脚功能基本相同,主要差异在于输出功率上,见表1。

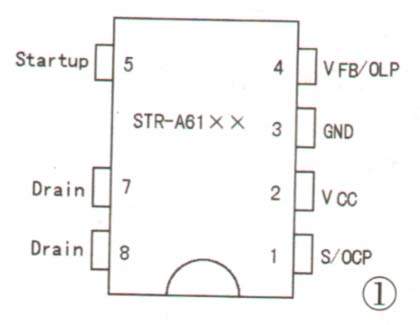

    该系列芯片采用DIP-8封装,如图1所示。芯片内置一个PWM控制器和大功率MOSFET开关管,可工作于电流控制模式和自动实现待机状态的PRC占空比控制模式,具有固定8μs关断时间和可变导通时电流源,对直接输入的市电整流后进行恒流控制,以葵提高电源的总效率等。该厚膜电路还内置高反压一MOSFET开关管,具有负温度系数特性,防止二次击穿;并设有过流、过压、过载保护电路,应用在厦华、海一信、TCL、创维等液晶彩电的电源板中。

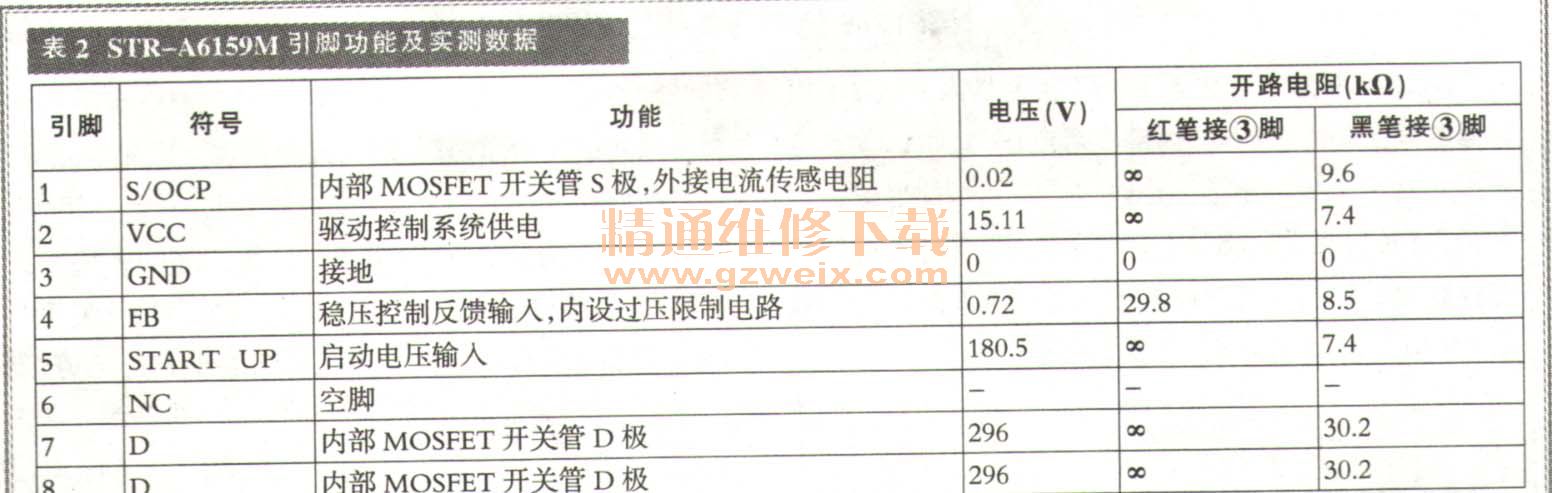

    在创维52英寸液晶彩电中,STR-A6159M作为副开关电源芯片,如图2所示。其引脚功能及实测数据见表2。



    STR-A6159M的①脚外接R300为过流保护取样电阻,当其两端的压降达到0.77V时,电源即进入过流保护状态,无5V和5V电源输出。该电阻变质可能导致过流保护控制电路误动作,电源表现为带负载能力差或无法正常启动。过流保护电路在每个脉冲内对MOS管的漏极电流的峰值进行检测,当漏极电流的检出电压(①脚和③脚间)达到OCP端子的闭值电压0.77V(TYP)时,MOS管被关断,此保护在负载电流正常后可自动解除。
    ②脚(VCC端)内部设有过压保护检测电路,当该脚输入电压超过31V时,电源停止振荡,无输出。
    ④脚内置有过负载保护(OLP)电路,当负载异常时,OLP动作后会使IC300进入间隙振荡状态。当过负载状态解除后,IC300会自动返回,恢复到通常的工作状态。外接电容C303为抗干扰电容,若击穿,则电源无输出;若漏电,将导致副电源输出电压低。D308、C315组成输出过载保护动作延时电路。若C315开路,电源工作时无明显变化,若短路或严重漏电,将导致电源过载保护电路失效而击穿MOS管。
    ⑤脚为启动供电端,外接有一个欠压检测电路;当市电整流后的直流电压低于120V时,副电源不启动。IC300①脚外接过流保护取样电阻,当该脚对地电压达到0.77V时,副电源停止工作。

    STR-A6259H 100kHz 反激式开关稳压器

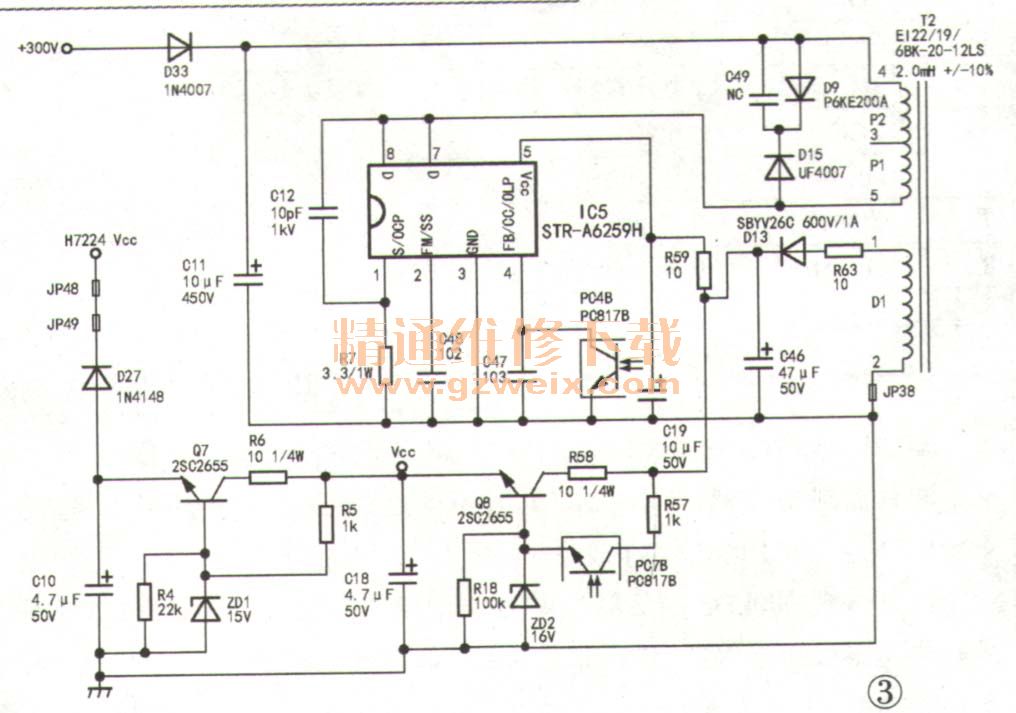

    STR-A6259H是三肯公司开发的输出功率为13W(输入电压为AC230V时)的100kHz反激式开关稳压器,内置一只耐压650V的功率型场效应管,具有过电流和过载保护功能,电磁噪声小,功耗低,广泛用于卫星接收机、DVD、电源适配器等设备中,其引脚功能及实测数据见表3。 STR-A6259H在创维32L05HR液晶彩电中的应用电路如图3所示。



    提示:该芯片在实物表面上的标注为“A6259H”。

    NCP1579低电压同步降压控制器
    NCP1579是一个内置PWM控制器及275kHz振荡器的同步降压控制器,内部参考电压为0.8V,输入电压为4.5V~13.2V。正常工作时,其②、④脚同时输出频率相同、相位相反的激励信号,送往开关管;⑥脚是稳压控制端,根据输出电压的变化去调制②脚和④脚输出PWM信号的占空比,以实现稳压控制。

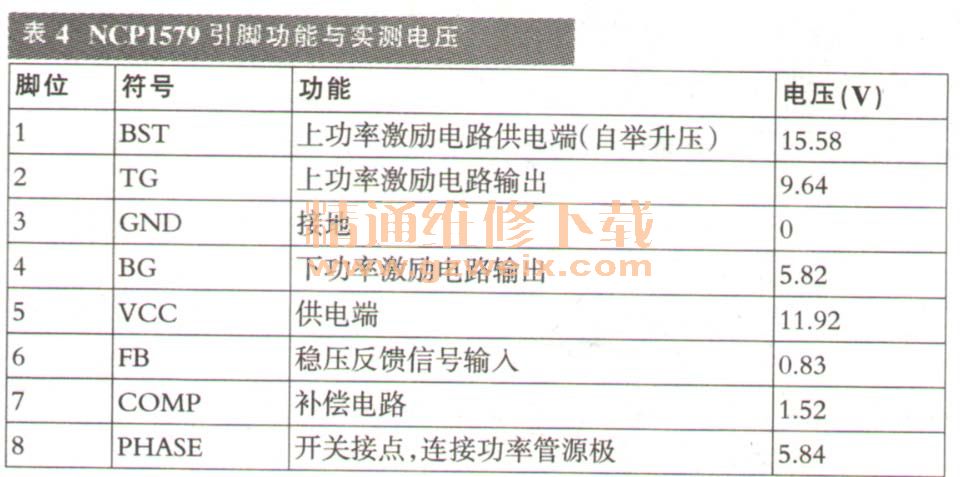

  NCP1579在海信TLM40V68PK液晶彩电中的应用电路如图4所示,其引脚功能与实测电压见表4。



    当接通12V电源后,NCP1579(N904)开始工作,其②脚输出为正,④脚输出为负,其内部的上桥开关管导通,下桥开关管截止,12V电压通过上桥开关管及L902对负载供电。L902产生左正右负的自感电势,流过L902的电流逐步上升并存储。当输出电压上升至5V时,经过分压电阻R923、R921分压取样后,反馈至N904⑥脚,控制激励输出信号相位反转,进入下一个周期,N904②脚输出为负、④脚输出为正,这时上桥开关管截止,下桥开关管导通,12V电压不再流入L902。因此L902的自感电势方向转变为左负右正,自感电势便经过负载及下桥开类管流通,继续对负载供电,L902逐步释放存储的能量。当输出电压低于5V时,输出电压经分压电阻取样后,反馈至N904⑥脚,控制激励信号相位反转进入下一个周期。
    N904①脚外接自举升压电路,VD907为自举升压二极管,C913是自举升压电容,主要是用来提高上桥开关管的激励信号直流电平。

    NCP1583(1582/A)脉宽调制控制器
    NCP1583、NCP1582和NCP1582A属于低成本脉宽调制控制器,内部电路基本相同,不向之处在于NCP1582和NCP1582A内置350kHz振荡器,而NCP1583内置300kHz振荡器。该类;C内部集成有误差放大器和短路保护、均压保护电路,具有可编程软启动功能,输入电压为4.5V~13.2V;外接开关管可组成电压变换电路,输出电压不低于0.8V。

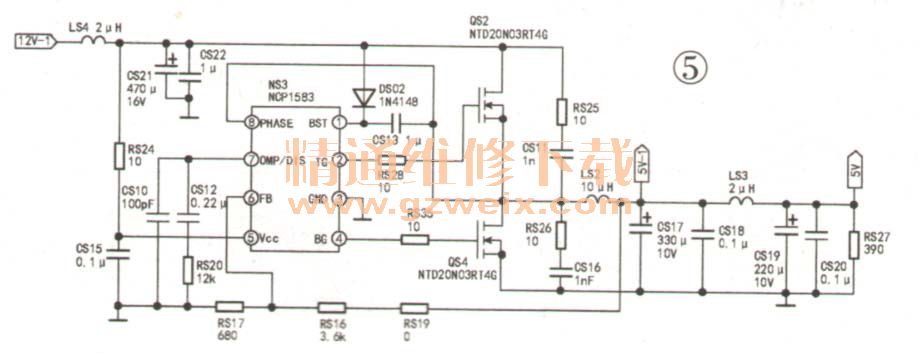

    该IC在长虹HS210-4N01型液晶彩电电源板中的应用电路如图5所示,其作用是将+12V电压变换成5V电压。+12V电压经RS24加在NCP1583(NS3)的⑤脚,作为工作电压;12V-1经DS02加到①脚,作为自举电压。NCP1583引脚功能与实测数据见表5。
