FSDH321小功率开关电源芯片

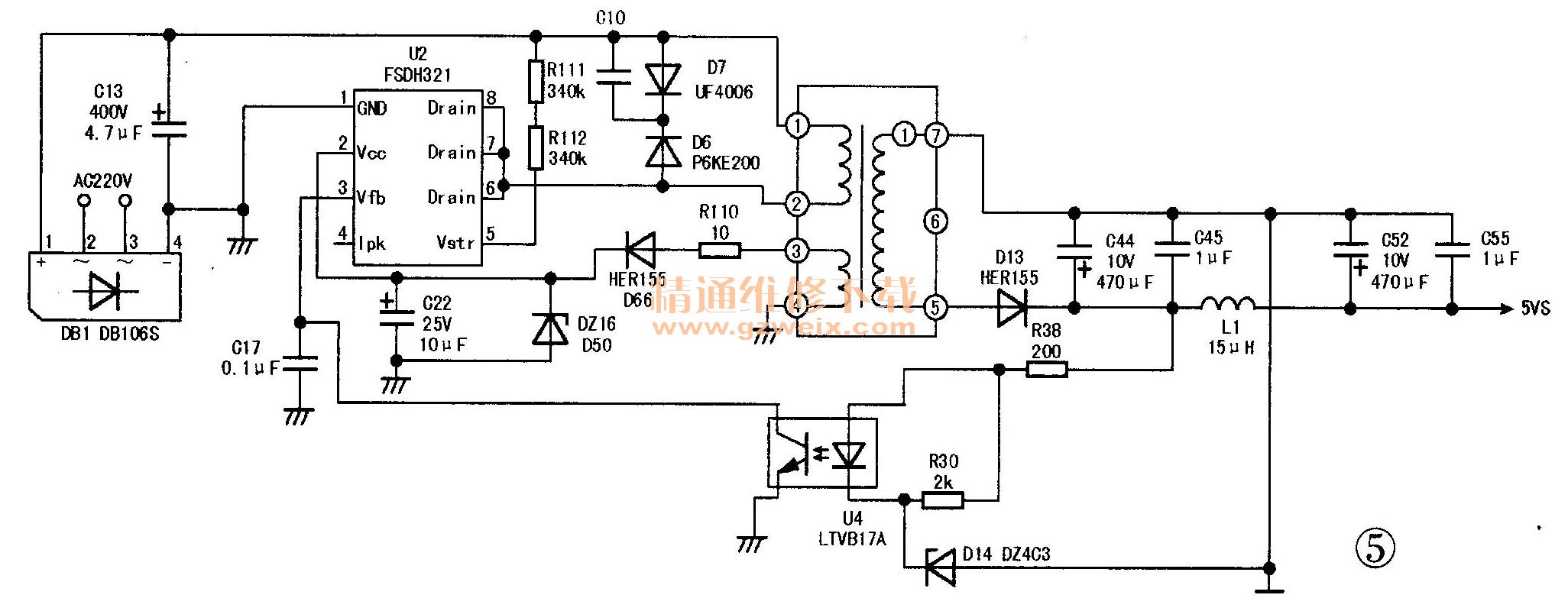

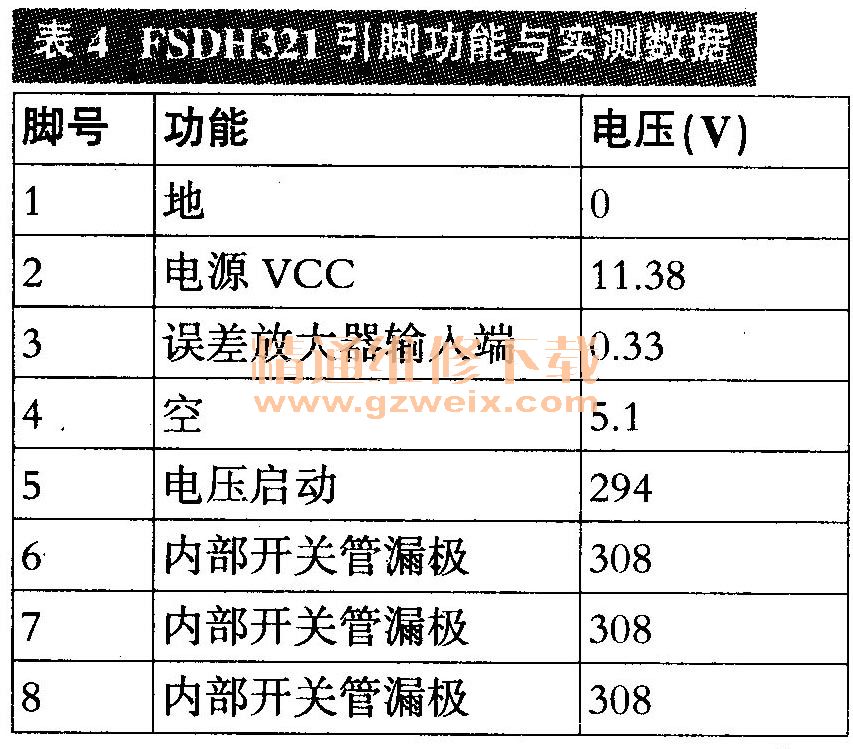

    FSDH321是仙童公司推出的一块小功率开关电源芯片。采用此芯片的液晶电视主要有夏新T3系列、部分K系列及LC-40T2B、LC-32TlP等机型。该芯片在夏新T3系列液晶电视中的应用电路如图5所示，其引脚功能与实测数据见表4。



    接通电源后，＋300V的直流电压一路通过开关变压器T4的①-②绕组加至FSDH321（U2）的⑥～⑧脚，另一路通过R111、R112向U2的⑤脚提供软启动电压，U2内部的振荡电路开始振荡，其振荡脉冲电压经整形、均衡、驱动电路放大，形成开关脉冲送至内部开关管的栅极，使开关管工作于开关状态，于是在T4的绕组中形成大小、方向时刻变化的脉冲电压。由于电磁感应，在T4的次级各绕组也感应出相应的感应电压。其中，③-④绕组的感应电压经D66半波整流、C22滤波和D50稳压送至U2②脚，向U2提供工作电压；⑤-⑦绕组的感应电压经D13半波整流、C44、L1、 C52滤波形成＋5VS的电压。

    FS00465/0565/0567/0765开关电源厚膜电路

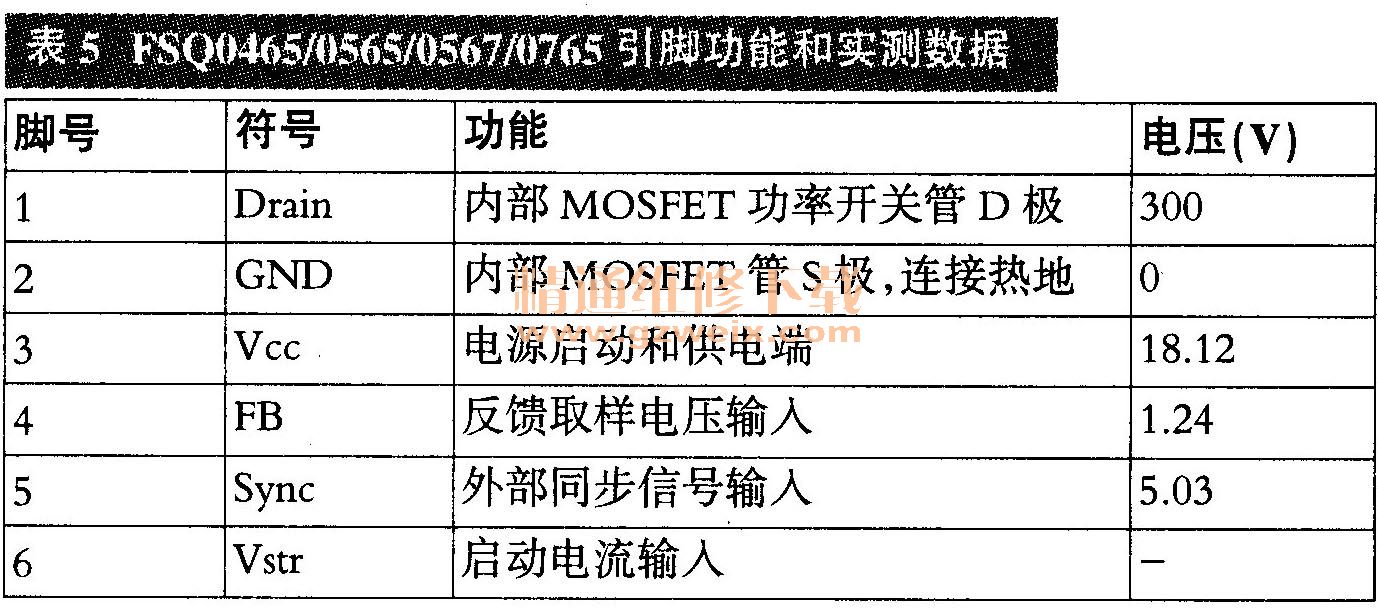

    FSQ0465、FSQ0565、FSQ0567、FSQ0765类属于FSQ系列，是PWM控制芯片／MOSFET大功率场效应管的复合电源芯片，引脚功能和内部电路基本相同，内含基准电压源、振荡器、PIM调制器、RS触发器、驱动级、MOSFET输出级，并具有过流、过压、欠压和过热等完善的保护功能。FSQ0765在康佳34005565型电源、高压二合一（IP）板中的电路如图6所示，其引脚功能和实测数据见表5。



    值得一提的是，FSQ系列是新一代的厚膜产品，是工作方式为CCM（Continuous Current Mode，电流连续模式）和QR（Quasi resonant，准谐振方式）混合的产品，在低压重载时进入CCM方式，频率变化范围很小（48kHz～67kHz ），减小Ip，以提高工作效率；而在高压或轻载时，进入QR方式，以减小开关管的导通损耗。因此，该系列厚膜块不论负载是轻还是重，其工作效率均很高。FSCQ系列厚膜块全程工作在QR状态。
