BA9741/F、SP9741双脉冲宽度调制控制电路
    BA9741、BA9741 F、SP9741是PWM电源控制芯片，内部由基准电源、振荡器、误差放大器、定时锁存器、欠压保护电路和PWM比较器等电路组成。IC工作电压为3.6V-35V，内部参考电压为2.5V，设有短路保护、欠压保护、死区过压保护电路。

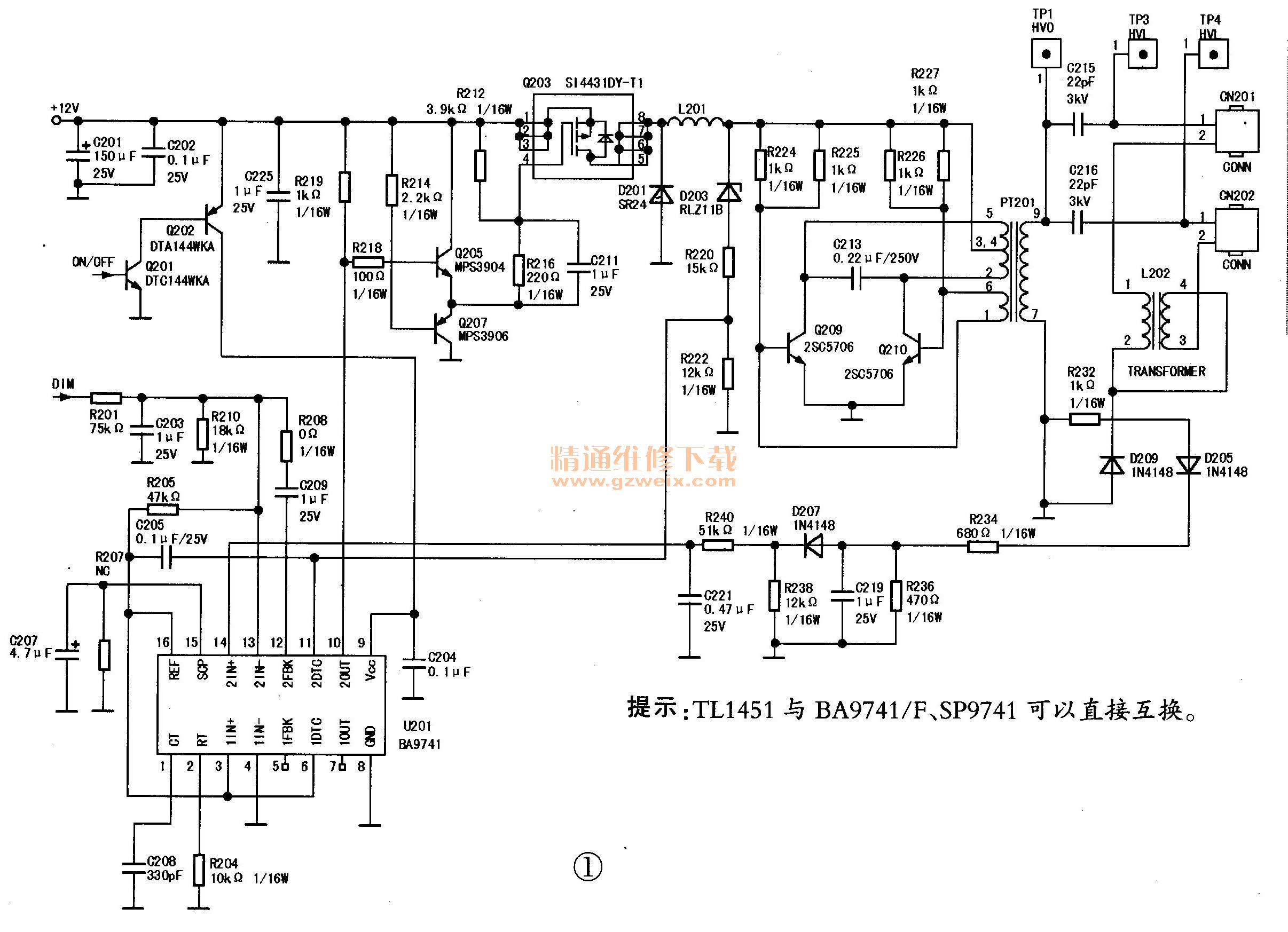

    BA9741/F、SP9741为双通道驱动控制电路，可输出两路PWM控制脉冲，对两路驱动电路进行控制，每路驱动电路均可驱动两只CCFL背光灯工作。BA9741在一款22英寸小屏幕液晶彩电电源高压二合一板中的应用电路如图1所示，其引脚功能和实测电压见表1。

    当主板送来的ON/OFF信号为低电平（0V）时，Q201管处于截止状态，Q202管也截止，此时＋12V直流电压不能加到BA9741(U201)的供电端⑨脚，U201不工作，⑩脚就无脉冲输出，逆变器不工作；当ON/OFF信号为高电平时，Q201饱和导通，Q202管b极电位被拉低，因Q202为PNP管，且其c极上加有12V的直流电压，故Q202导通，12V电压加至U201⑨脚，IC启动工作，U201输出脉冲控制开关管工作，整个逆变器就处于正常工作状态，输出高压点亮背光灯灯管。

    BIT3713 CCFL背光灯控制电路
    BIT3713是BITEK公司生产的一款CCFL背光灯高压逆变PWM控制芯片，有SOP-16和SSOP-16两种封装形式，引脚功能一样，但是受安装形式的限制，两者不能互换。

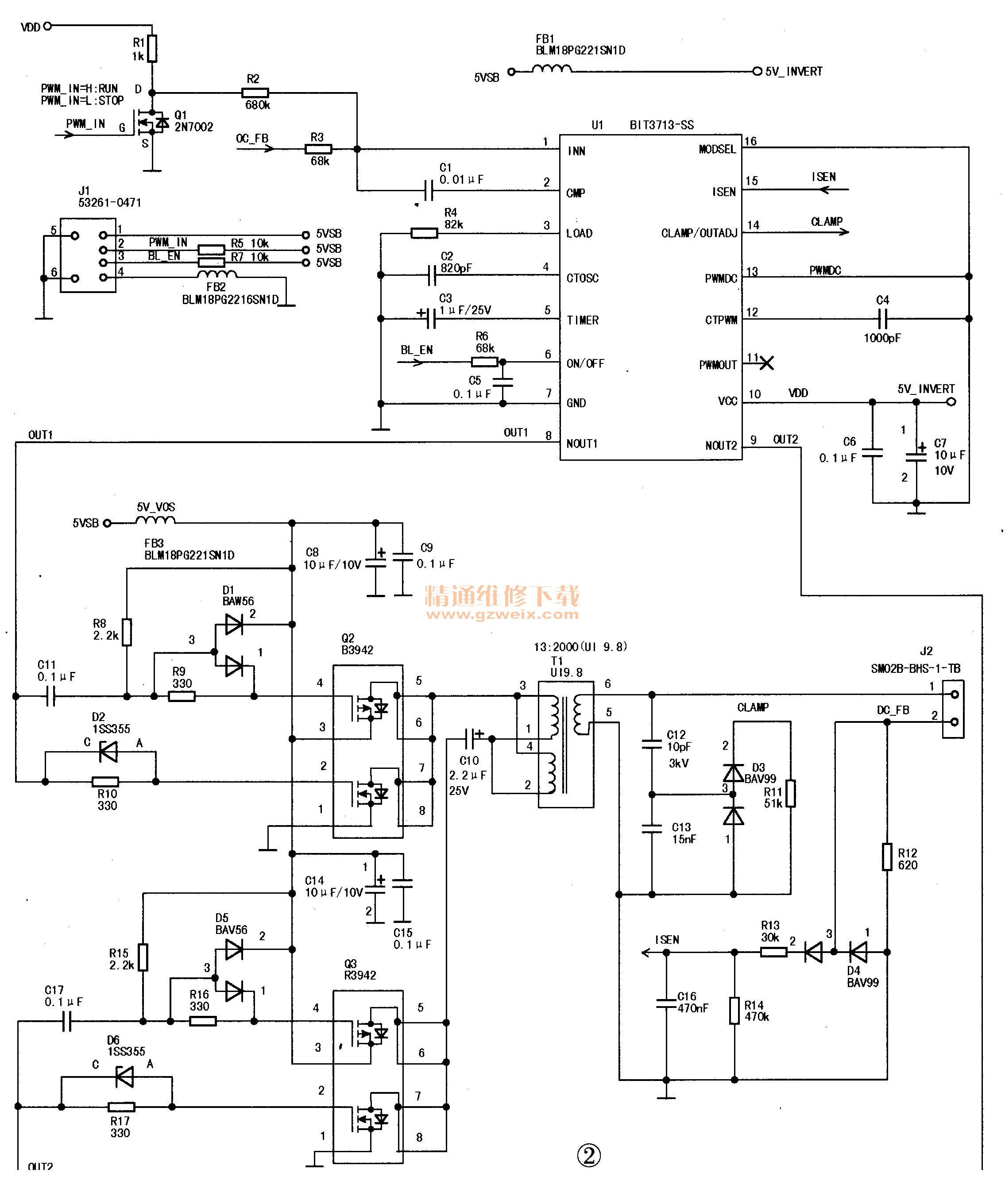

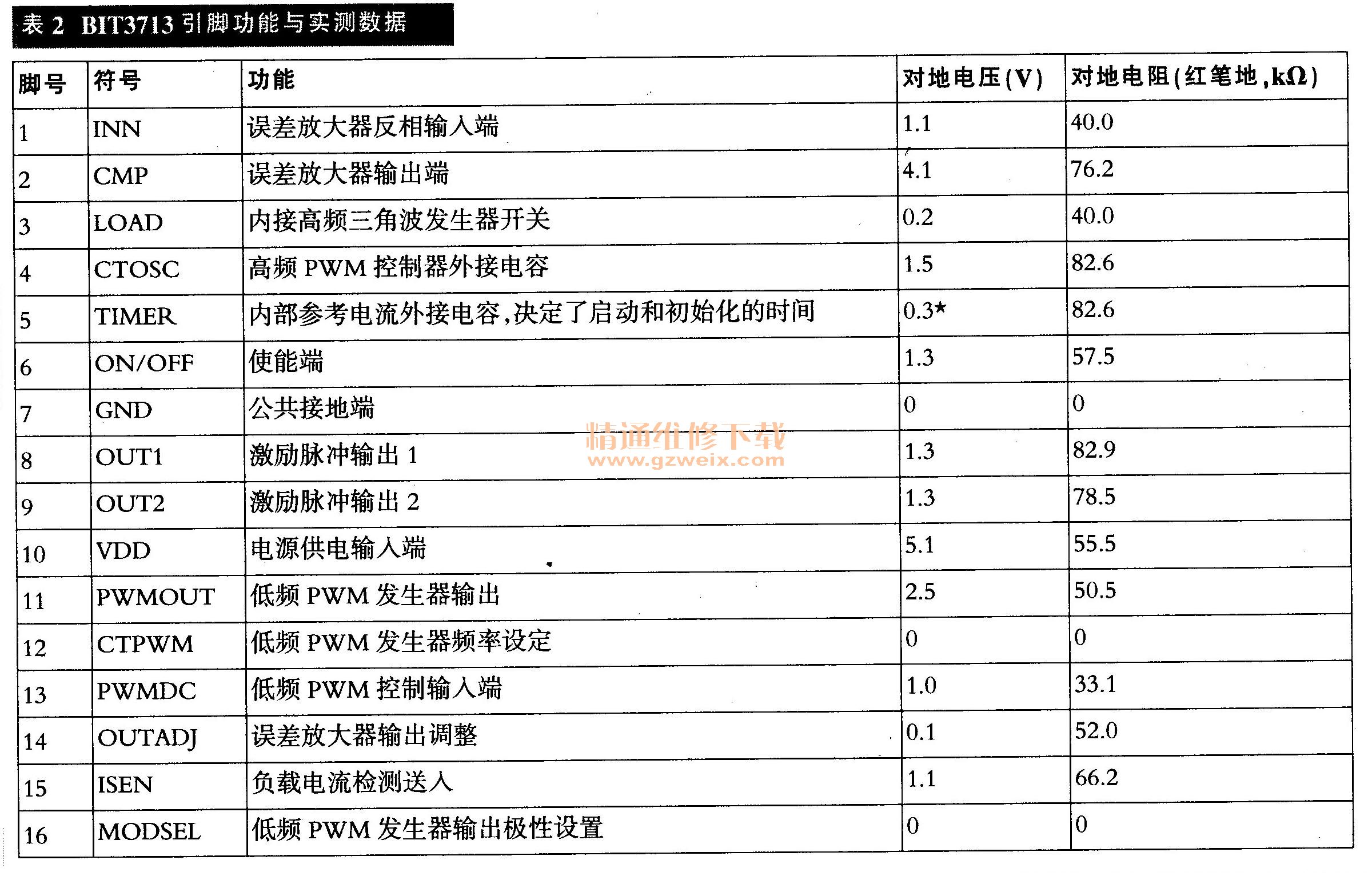

    该芯片采用CMOSFET工艺制造，具有功耗低的优点，内置低频PWM脉冲发射器，使得控制方式更灵活；具有欠压锁定和掉电保护电路。激励级采用图腾柱式输出，工作电压范围为4.5V～8V，工作频率为20kHz～400kHz. BIT3713多用于小屏幕液晶彩电或彩显中，典型应用电路如图2所示，其引脚功能及实测数据见表2，标注有“* ”者表示测量时背光灯亮度闪烁。

    CY25560扩频时钟发生器

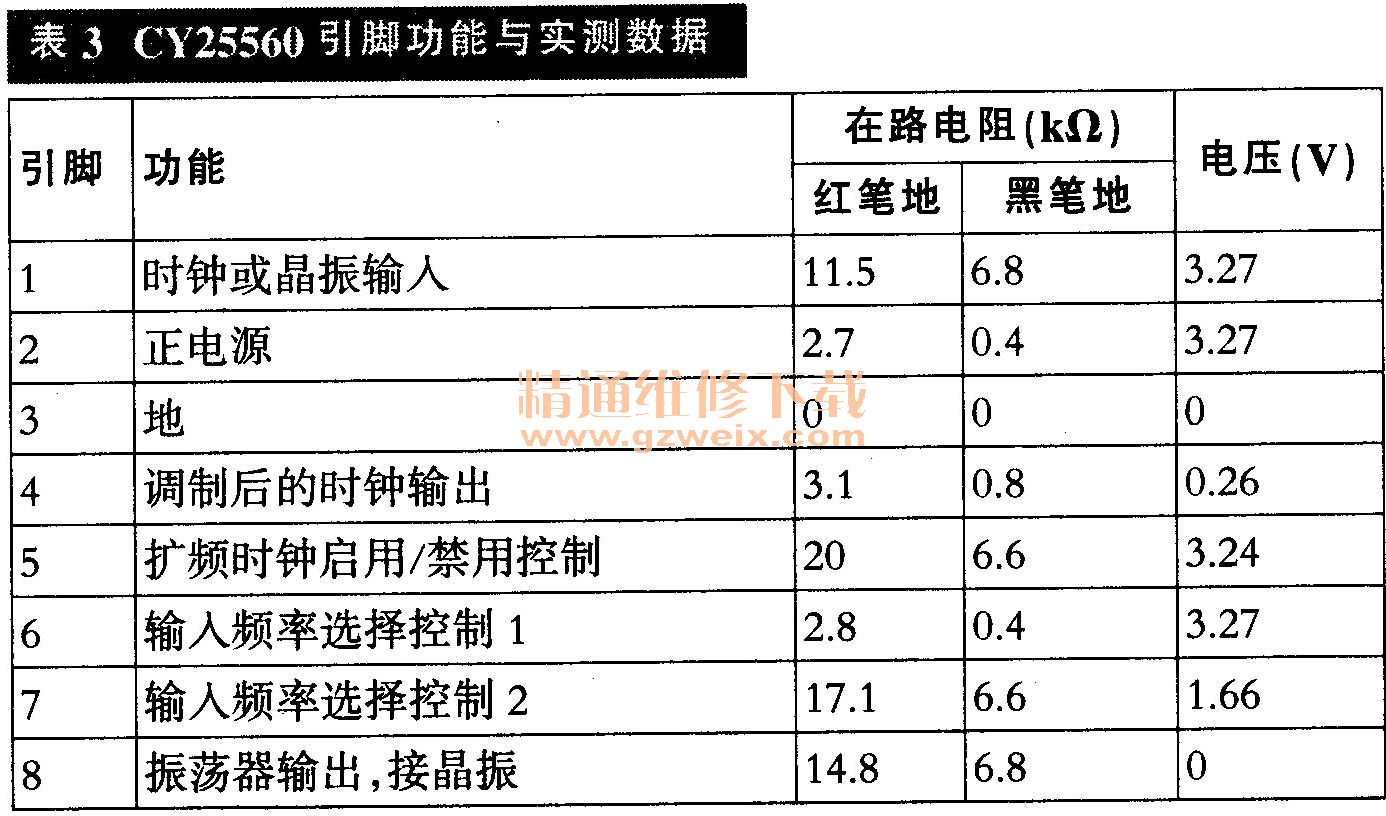

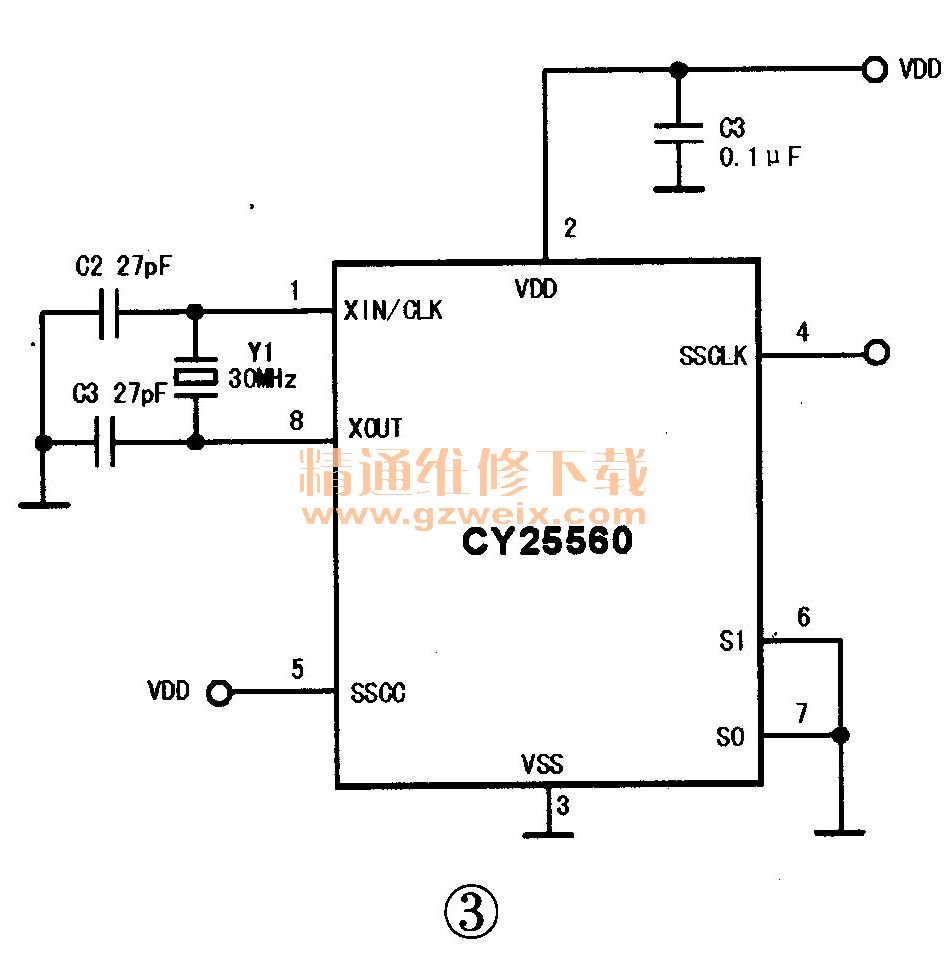

    CY25560是一款扩频时钟发生器，工作电源为3.3V，工作频率为25MHz～100MHz，外接时钟或振荡信号，内部集成有专有的锁相环和扩频时钟电路，合成和频率调制输入频率的参考时钟，并能有效降低电磁干扰，主要用于液晶屏的逻辑板电路中，其典型应用电路如图3所示，引脚功能与实测数据（在6870C-0060F型逻辑板中测定）见表3。
