值得注意的是，进行贴片电位器调节时，往往要利用万用表、频率计、示波器等仪器对电路主要参数进行监测。

    二、贴片排电阻

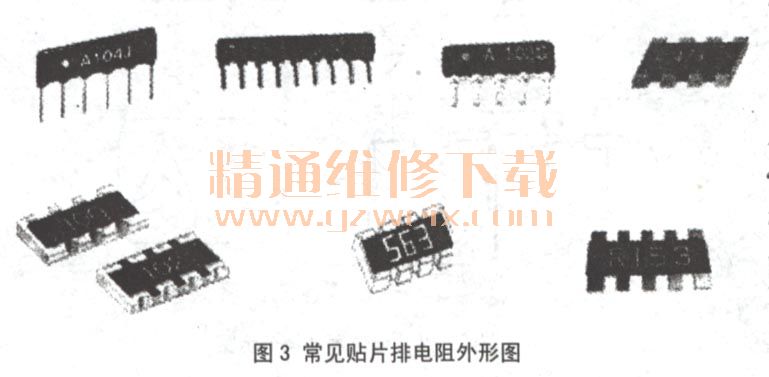

    贴片排电阻也叫做贴片电阻器网络，简称“排组”，是将多个贴片电阻器组合在同一块基片（基板）上的电阻器结构形式。在模／数转换电路、脉冲电路、编码电路、解码电路以及一些特殊领域得到广泛应用。主要作用是分流、分压、衰减、编码和解码等。常见贴片排电阻外形图如图3所示。

    (1)贴片排电阻外形尺寸标准
    贴片排电阻具有装配方便、安装密度高等优点。贴片排电阻一般采用“So”封装，引脚多为鸥翼形。常用的外形尺寸标准有：150 mil(1 mil=1/1000 inch=0.00254 cm）宽外壳（SO）有8,14,16个引脚；220mil宽外壳（SOW）有14,16个引脚；300 mil宽外壳（SOL）有14,16,20,24,28个引脚。

    (2)型号命名规格
在工程技术中，常用贴片排电阻有A型和B型两类。其中A型排阻引脚为奇数，其左端有一个公共端（用白色的圆点表示）。该类型常用排阻有2,4,6个电阻，故对应排阻引脚共有3,5,7个。B型排阻引脚为偶数，即没有公共端。该类型常用排阻有4个电阻，故其引脚共有8个。

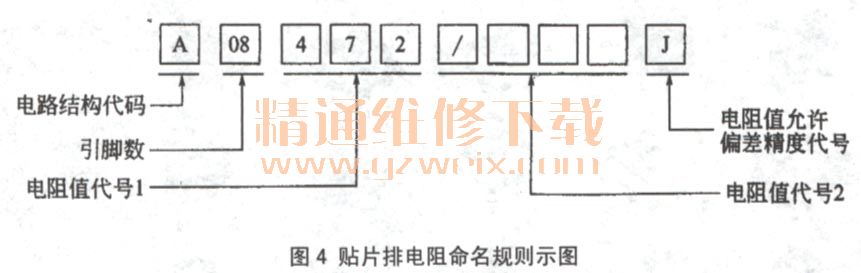

    目前，不同厂家的贴片排电阻型号命名规则各不相同，应用较普遍的命名规则如图4所示。

由图4可知，贴片排电阻的电阻值、允许偏差等主要技术指标及内部电路结构通常可以从型号上识别出来。其中，型号中的第一个字母为内部电路结构代码，各代码对应等效电路如表2所示。

     引脚数表示贴片排电阻引脚数量，如“08”表示+8”个引脚。“电阻值代号1”利用三位数码标注排阻标称电阻值，符合E24系列标准。进行识读时，前两位数字表示有效数字，第三位数字表示有效数字后，零的个数。如数码“472”时应标称阻值为“4.7 k Ω”。

   “电阻值代号2”，当表示A,B,C,D,G型产品时，该部分无表示；当表示E,F,H、工型产品时，该部分表示法与“电阻值代号1”相同。

      电阻值允许偏差精度常用代号为F,Q,J。其中，F对应允许偏差为±1%,Q对应允许偏差为士2%,J对应允许偏差为士5%。

    ①值得注意的是，该类型贴片排电阻体积均较小，在实际进行型号标注时，一般只标注电路结构代码、标称阻值及允许偏差等主要技术指标，如“A104J”, “563”等。如果贴片排电阻标称阻值中有小数点，标注方法是用字母R表示小数点，单位为欧姆（Q），如“R153”等。
