当BD9883内部保护电路启动把13脚拉低到0V，时，Q7520的②脚为低电平，③脚输出低电平，以通知主板背光电路发生故障（ERR ; 0V），主板据此保护关机，同时让面板的指示红灯周期性的闪一次。由此可以看出：为了切断送往主板的ERR灯保护信号，可以把Q7520拆掉，这样ERR端就始终为高电平了。
    背光灯管的过压保护见图1左下部分。驱动4支灯管发光的高压变压器有T7501、T7502两个，每个变压器有两个次级高压线包，分别驱动一只灯管发光。在每个高压线包输出端，各有一套电容分压取样电路、各接一个双向二极管（即D7501～D7504）整流。以T7502次级高压线包为例，由C7503、C7504组成分压取样，C7504上的分压，经D7501的③-①脚间二极管整流得到1.8V取样电压VS，其余3路高压取样电路完全相同。4路高压取样电压汇合成一路，经R7519、R7568加到BD9883的⑩脚VS端。当4个灯管其中一个开路时，对应的高压线包因为空载，输出的高压就会极大的升高，甚至会造成高压打火，把高压线包打坏，此时高压取样电路输出的VS电压同比升高，⑩脚输入的VS电压升高，通过芯片内部的控制电路，就会降低高压线包的输出电压。
    当电视机发生保护关机红灯闪一下的故障时，为了判断是否发生了灯管过压保护，可以把⑩脚外电路中R7519断开，如果断开后电视机可以正常工作了，说明过压保护关机了；如果故障仍然不变，则不是过压保护。以C7503、C7504高压取样电路为例：当C7503漏电或C7504开路或失容时，分压取样电路的输出电压就会升高，导致加到芯片⑩脚的VS电压升高，就会引发芯片内部过压保护功能启动。

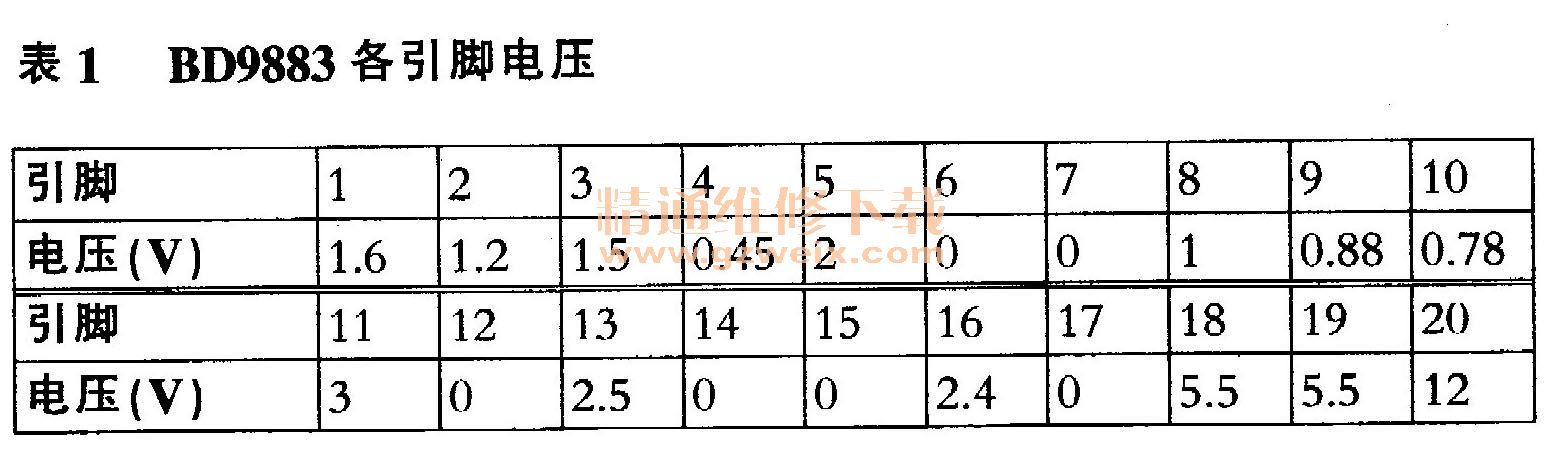

    本例故障的检修中，当把Q7528拆下时开机电视机工作正常，检测该管发现漏电严重。换新Q7528后开机，电视机工作正常。BD9883各脚电压见表1。
