创维26S191W液晶彩电伽马电压异常故障检修
来源:本站整理  作者:佚名  2014-09-12 09:15:38

    一台创维6S19IW液晶电视,图像彩色不对,人脸为蓝绿色的(俗称鬼脸),伴音正常。

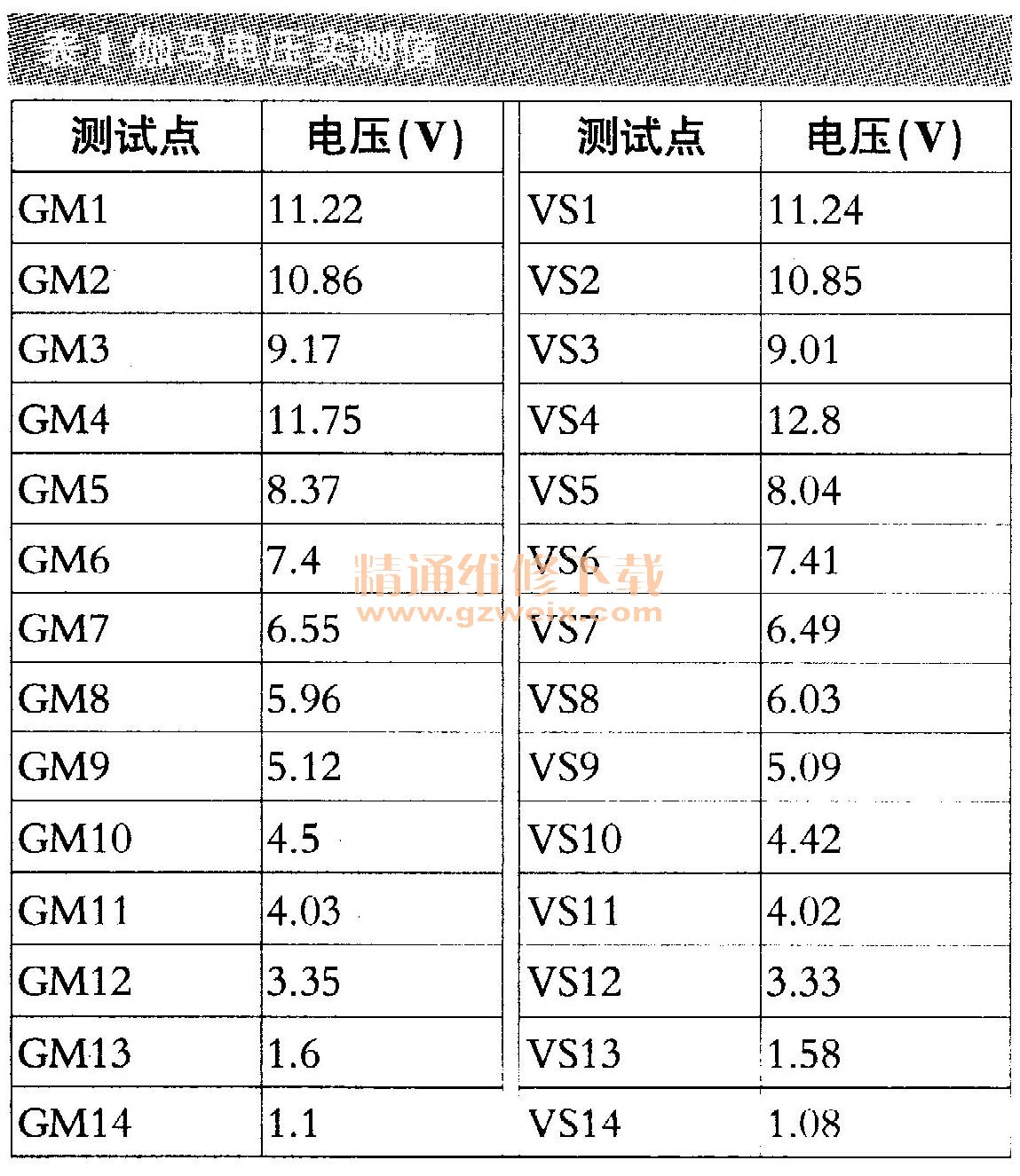

    分析检修:以前修过此类故障,原因是伽马电压异常引起的,记得是逻辑板上的伽马校正电路芯片AS 15损坏。开盖检查,发现该机没有单独的逻辑板(屏型号是TPT260Bl-L11),上屏线直接与屏体上的线路板相连。检查该线路板,发现标有GM1 -GM14的测试点,这应该就是伽马电压测试点,实测电压见表1。

    从表中可以看出,GM4电压不符合阶梯电压规律。查看电路,板上并没有AS 15芯片,GM4电压来自型号为EC48324-FV的贴片IC的14脚,实绘出相关电路如图1所示。以前见过用四运放LM324担任伽马芯片的逻辑板。分析后认为该芯片也应是四运放,后来查资料证实其引脚功能和LM324一样。根据线路知道该运放接成射极跟随器形式,12脚(VS4)为基准电压端,14脚电压应该很接近12脚电压,可实测得12脚电压为12.8V,竟然高于电阻R102的前端输入电压(12.35V),这只有一个可能:该芯片12脚和供电端④脚之间漏电。另外,14脚电压11.75V明显异常,表明该组运放可能也坏了。

    断开该组运放12~14脚再开机,发现人脸颜色正常了,但屏幕慢慢发白,后来白到图像都不见了。再次测量GM4电压,发现该点电压是8.43V、VS4电压是8.34V,已经符合阶梯电压规律。EC48324-FV的另外二组运放并联为VCM供电,怀疑这二组运放也有问题。开机时测VCM电压,发现该电压从6V起慢慢开始上升,同时图像也慢慢发白,当电压高到7.5V时,已经看不清图像了。索性拆下EC48324-FV再开机,GM4和GM11电压都正常,但VCM电压仅1V,屏幕发白,看不见图像。将指针万用表置于R×100挡,红笔接地,黑笔接VCM端,阻值为∞(有一个充电现象),此时图像有改善,撤去表笔后图像又慢慢变差,用外加可调电源接到VCM点,开机后调电压发现,当该点电压为6V时,图像鲜艳,色彩完全正常;若VCM电压低于或高于6V,图像都会变白。从上面万用表测试情况看,VCM端所连电路应是一个高阻抗负载,试着用阻值分别为39kΩ、33kΩ的两只分压电阻给VCM供电,获得成功。仔细观察后发现,在开机背光点亮一瞬间屏幕发白但马上正常,应该是VCM端有个充电过程,这完全不影响正常收看。
    机器虽然修好,但心存以下几个疑问:
    1.为何把芯片拆除后,GM4、GM11电压仍符合伽马阶梯电压规律,这些电压从何而来?
    2.从线路看,GM4和GM11是芯片EC48324-FV产生的,但其他12组GM电压并未来自此芯片,那它们又从何而来呢?
    3.笔者认为VCM电压应是屏体工作的基准电压,数值应为供电电压的一半,从后面的实测看VCM电压为6V时确实图像最好。从线路分析,VCM电压是由二组运放并联产生的,但它的基准电压竟然是13.3V的VDD电压。按射极跟随器的工作原理分析,其输出电压应该和基准电压很接近,难道VCM电压应该是13V?
    4.按上述方法能修好机器,那运放芯片EC48324-FV具体起什么作用呢?这样改动修理是否合理?
