TCL液晶彩电主板检修经验小结
来源:本站整理  作者:佚名  2014-06-19 10:18:25

    在部分TCL液晶彩电的主板(又称数字板)上,其24V降为12V的DC-DC转换块为MP1593。该芯片底部有接地焊盘,拆的时候要注意加热,焊接时一定要把接地焊盘焊好,否则芯片是不工作的。
    另外,在TCL液晶彩电中,若无规律出现菜单或自动调节音量的现象,其故障原因多是芯片的KEY端外接某元件对地漏电,实修时可先将该脚外围元件拆除后再试机。
    MS81机芯主板上大量使用DC -DC转换块RT8110B和RT8110,这两种IC配合12N3型MOs管将12V或24V转换成5V。一般来说,24V转5V用的是RT8110B,12V转5V用的是RT8110。这两种IC的外形一样,但不能代换。另外,在这两种DC-DC转换电路中,储能电感时有损坏。如果开机就烧12N3型MOs管,在排除后级负载短路后,不妨代换储能电感。

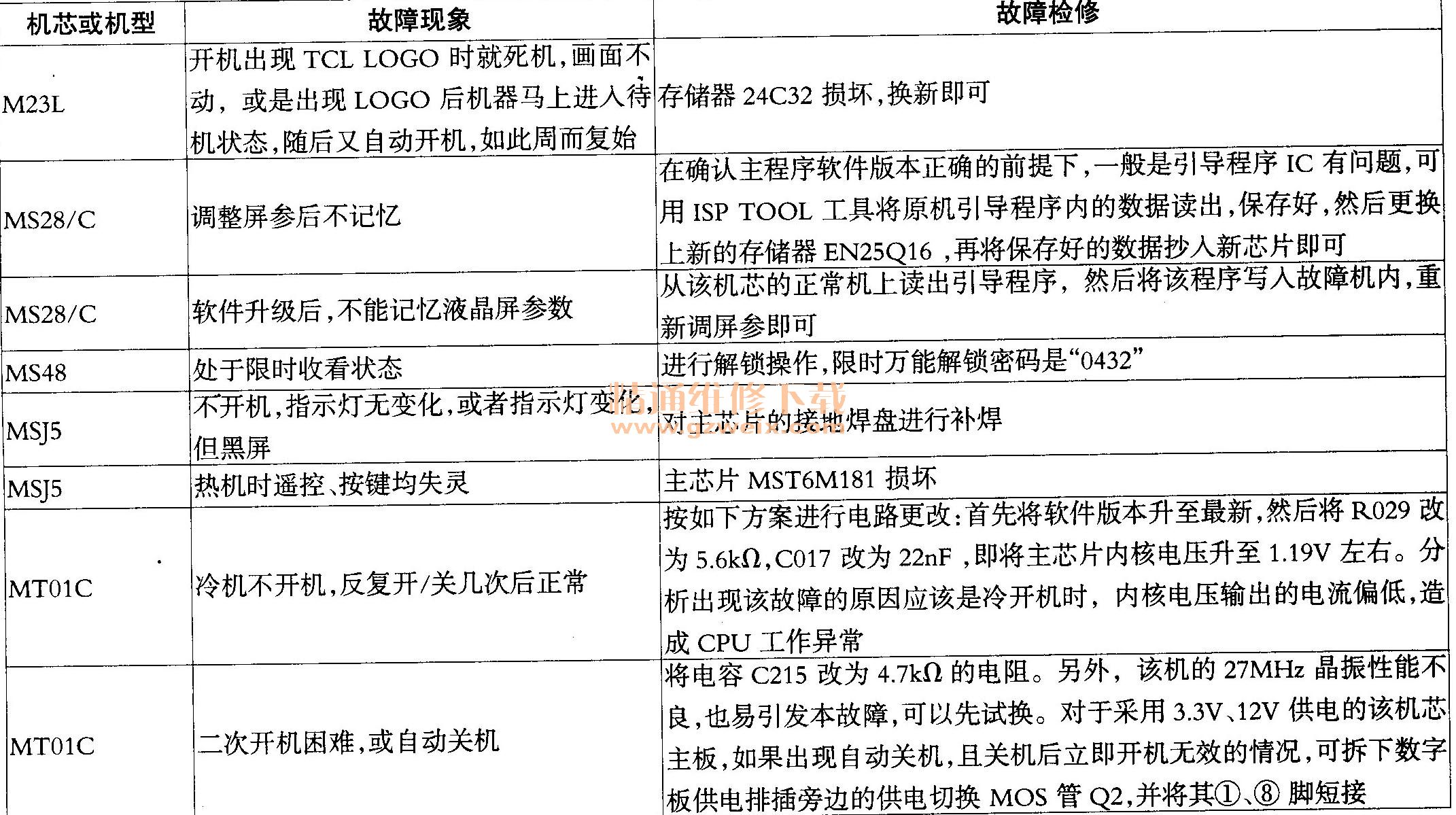

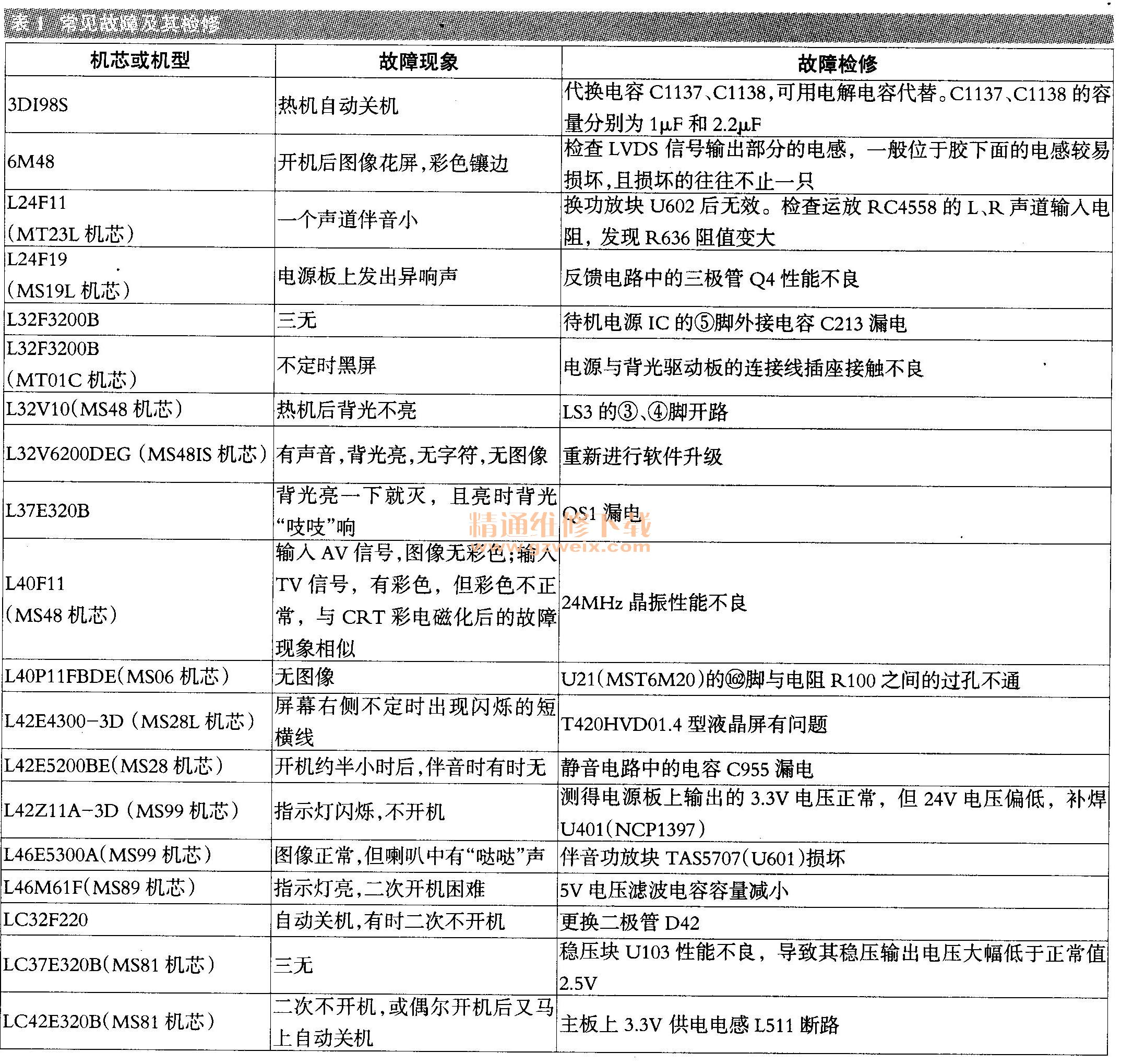

    部分TCL液晶彩电的常见故障及其检修见表1。

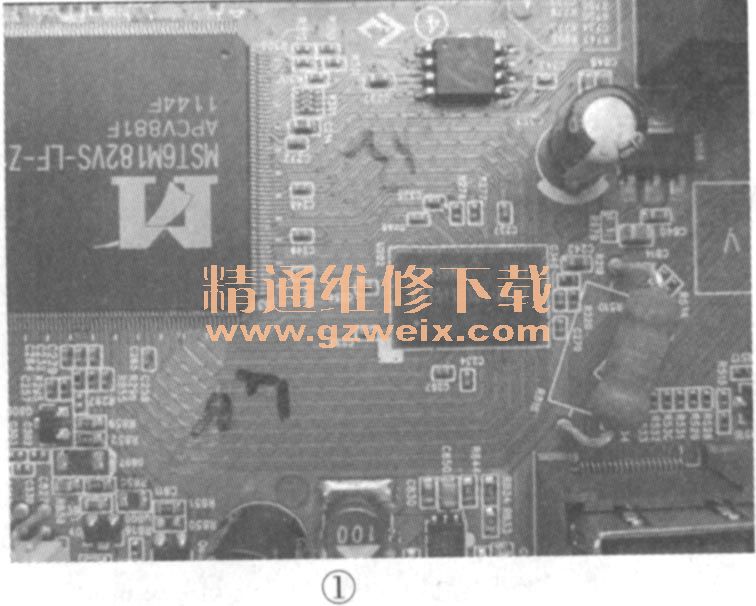

    MS82机芯主板分两种:一种配高清屏,其动态存储器(DDR)型号为K4151163(三星公司生产),如图1所示;另一种配标清屏,其DDR型号为W9751 G6,如图2所示,这两种主板不能互换。
