创维26L16SW液晶电视背光电路检修
来源:本站整理  作者:佚名  2013-07-22 08:50:53

   故障现象:开机正常,约两分钟后背光熄灭,有声无图;无信号时,背光较暗,但不熄灭。

    分析检修:从故障现象看,电源、主板、背光板、灯管均有可能引起该故障。开盖检查发现该机结构较复杂,背光板分大小两块,分置屏的左右两侧。先查24V背光供电,拔下背光板上的电源供电插头,开机测24V电压正常,接上12Ω假负载后仍正常,这说明电源板无问题;再查主板上的背光ON/OFF端电压,开启时为4V,熄灭后仍为4V,这说明主板控制信号也正常,问题应在背光板或灯管上。

    右边背光板较小,仅有驱动部分和高压线圈等元件,控制和保护电路均在左边大板上。仔细观察后发现控制芯片是OZ9936,另有两块电压比较器393,还有一块8脚贴片芯片,标注为“GIAF SZ74”,不知其作用。

    该机属8TTM机芯,因手头无资料,询问朋友得知:去掉高压线圈输出端高压电容C28和C111即可排除该故障。照此方法处理后开机,背光果然不灭了。C28和C111均为10pF/3kV瓷片电容,取下测量容量正常,也无漏电现象。

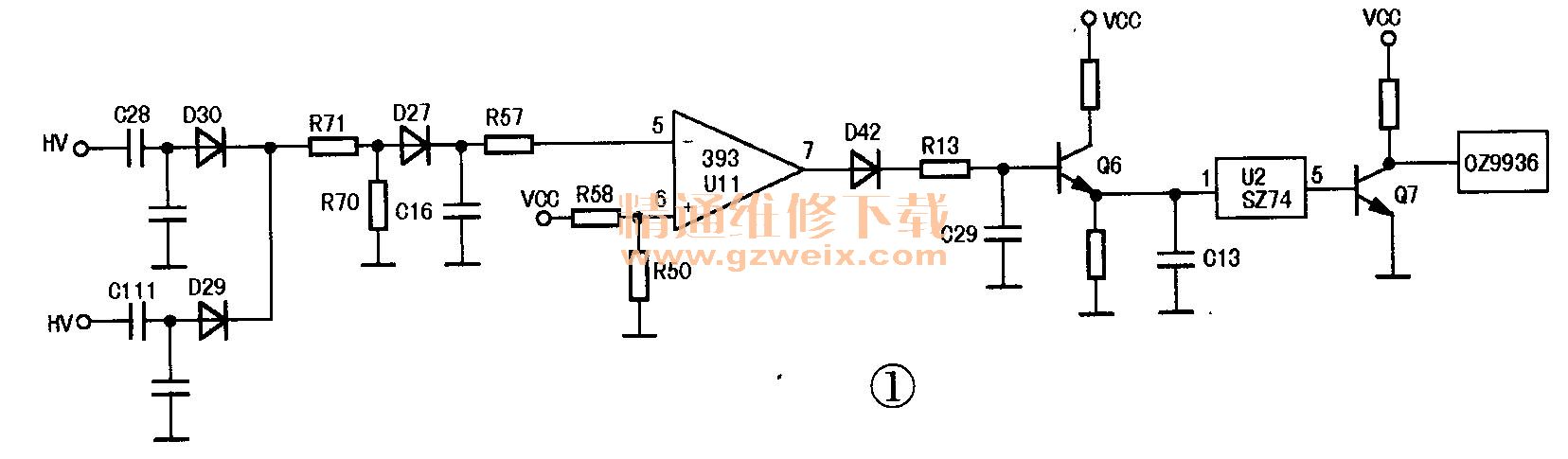

    C28,C111是高压取样电容,与其他元件组成高压取样电路,所得电压经保护电路处理后,送控制芯片OZ9936,依照实物画出相关电路如图1所示(贴片电容不知容量)。高压保护流程如下:高压经C28(C111)降压后,经D30 (D29)隔离,R71,R70分压,D27整流,C16,R57积分滤波后,送往U11(电压比较器393)⑤脚(同相+输入端,正常时该脚电压实测为3.25码,其⑥脚反相输入端接R58,R50组成的固定偏压电路(实测电压为6.2V)。正常时,⑤脚电压低于⑥脚,⑦脚输出低电平,Q6截止,U2的①脚为低电平,其⑤脚也为低电平,Q7截止,OZ9936正常工作。当某种原因导致高压过高时,U11的⑤脚电压高于⑥脚,U11的⑦脚输出高电平,经D42,R13,C29滤波延时后使Q6导通,U2的⑤脚输出高电平,Q7导通,关闭OZ9936。

    本例拆除高压取样电容后背光不灭,这说明该机高压过高,但有以下疑点:1.去保护后背光长时间工作正常,高压是否真的过高?2.每次保护均在冷开机后两分钟左右发生,反复多次开/关机,熄灭时间会逐渐缩短以致不保护,这又是什么原因?3.用万用表监测U11的⑤脚电压,当发生保护时电压在3.25V~3.3V之间变化,并没有较大幅度上升,且远低于⑥脚基准电压(6.2V),再监测U11的⑦脚电压,在发生保护时电压也没有升高,这又是何原因?

    上述疑点似乎说明高压输出并未过高,应是U11后面元件有问题引起误保护,但很困惑的是取下高压取样电容后确实不保护了,而且要两个全取下才不保护,以此证明确实过压了。仔细查看线路发现二极管D42位置很关键,是保护信号通道中的重要元件。测量D42两端电压发现一奇怪现象:开机后D42两端电压仅0.1V,基本不变,而另一端电压却慢慢升高(数字表测),约大于3V时就保护了,但用指针表测该点电压,一直升不到3V,且一直不保护。试着断开D42开机,不保护了,说明保护信号确实是由U11发出的,但U11的⑦脚电压并未升高,保护信号又是如何发出的呢?

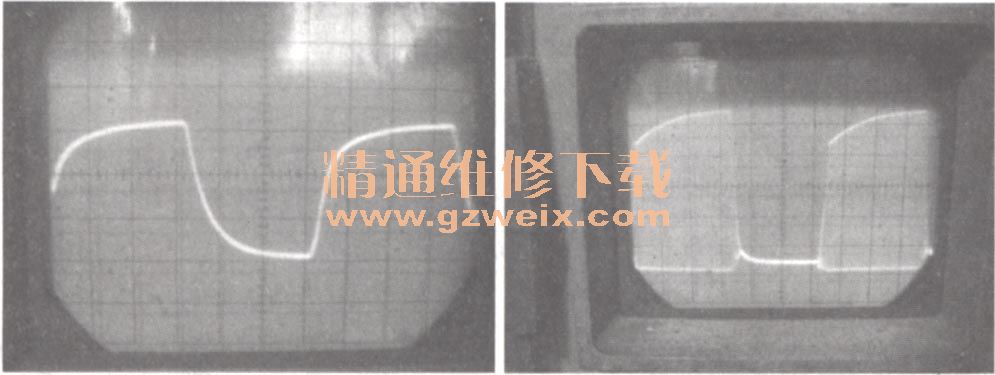

    用示波器测量U11的⑦脚波形发现了问题所在,刚开机背光灯软启动时并无脉冲信号,当有图像信号进入后,背光正常亮度时(该机逻辑板输出控制信号给背光板,无信号时背光减弱),出现幅度达11V且脉冲宽度极狭(0.2ms)的脉冲,随时间延长脉冲慢慢减少直至消失。再测量U11的⑤脚波形,如图2所示,发现该脚并非仅直流电压,其脉冲峰值已达⑥脚基准电压,但直流电位并不高。至此,该机的故障原因如下:无信号时背光较弱,U11的⑤脚波形峰值远小于⑥脚基准点,U11⑦脚无输出;信号进入后,背光正常工作,⑤脚波形峰值已达基准电压,但仅极少部分脉冲能使U11翻转,所以⑦脚输出一个极狭的脉冲,由于占空比极小,用万用表测出的直流电压并无大变化,但多个脉冲经D42 ,R13向C29充电累积后,由Q6放大后使C13两端电压越来越高,最后达到U2的起控电压,从而进入保护状态,这也解释了为什么要过一段时间才保护的原因。用数字表(内阻高)测量D42-端电压能达3V,但指针表内阻低、分流大,这样就使得送给Q6的基极电压低,到不了保护点。

    故障原因清楚后解决问题就简单了,适当提高起控点即可,当把R50的值改为150kΩ后,实测U11的⑥脚电压为7.1V,即可避开启动时的稍高电压。

    R13的值为4.7MΩ,则与C29的RC时间常数很大,在出现高压干扰脉冲时,使得Q6的基极电压短时达不到起控点,避免稍有干扰背光就熄灭这一现象。D42起充电隔离作用。

    针对该机热机后不保护这一现象,笔者的解释如下:该机购机较早,工作时间也很长,灯管开始老化,又时值冬季,气温较低,背光灯管在温度较低时刚启辉时工作电压较高,灯管老化后也需要较高工作电压,工作一会儿,温度升高,电压就回落了。为验证该解释,开机后在无信号状态下工作5分钟后(无信号3分钟要自动关机,3分钟内按遥控任意键可以再延长3分钟)再加信号,确实不保护了。

    另外,测得电容C28非高压端的波形如图3所示,发观该灯管并非持续通电,波形密集部分是高频脉冲,以点亮灯管;在二个高频脉冲中间,灯管熄灭,这应该是亮度脉宽调制(PWM)信号的波形。该信号经D30隔离,R71, R70分压,D27整流,C16滤波后,去掉高频部分,取出低频成分作为检测脉冲,所以U11的⑤脚的波形是灯管电压低频轮廓(其波形见图2)。

    分析认为,芯片U2 (SZ74)应为可保持触发器,一经触发后,即使触发电压消失,输出端仍保持触发状态,须关机才能复位。

小知识
    什么是占空比
      占空比是指一个脉冲的宽度占脉冲周期的百分比,例如:220V市电,上下半周是对称的,一个波形占一个周期的一半时间,即占空比是50%(如果占空比为100%那就是直流电压)。在本例中,实测U11的⑦脚波形周期为6.2ms,脉冲宽度为0.2ms,即占空比约为3%。
