②像素电信号电压的幅度变化和液晶分子扭曲的角度大小和控制的通过液晶分子光线的大小，是严重不成比例的，是一个非线性关系。如果不经过精心、精确的校正重现的图像会非常难看。这个校正是一个非常精细、麻烦的事情，但是必须校正，这就是常听到的“伽马校正”（gamma）。这方面的原理及电路以后分析 T-CON 电路时会详细介绍。
通过上面的介绍，现在可以有一种液晶屏，可以显示不同标准的视频信号，也就是任何场频标准的视频信号都可以显示。这是利用“电容器 C 两端电压不能突变”的道理创造、发明的。这种屏叫 TFT(薄膜场效应管)液晶屏（为什么叫 TFT 屏以后再说明）。
3. TFT 液晶显示屏显
示图像的简单过程图 23 和图 24 是显示TFT 屏显示图像的过程：

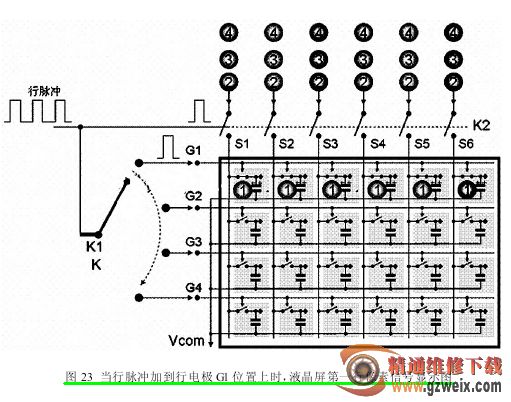

（1）液晶屏上第一行像素信号的显示（如图 23所示）；
图 23 中可以看到，行驱动位移开关在 G1 的位置，行脉冲加到了行电极线 G1 上，控制 G1 电极线上面一行像素六个开关均闭合连通。此时，列驱动电路送来的第一行（一排）像素电信号分别经过 S1～S6 列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样，第一行相应的像素信号就在显示屏上显示出来了。

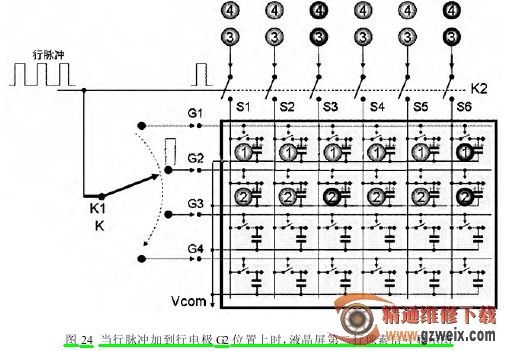

（2）液晶屏上第二行像素信号的显示（如图 24所示）；
图 24 中可以看到，行驱动位移开关已经离开了G1 电极线的位置（达到 G2 位置），G1 行电极线上的所有开关全部断开，电容器上面所充电压继续保持（电容器符号上的 + 号），继续控制着液晶分子维持着行脉冲触发 G1 行时的状态，液晶屏上显示的图像信号继续保持着。
行脉冲加到了行电极线 G2 上，控制 G2 电极线上面一行像素六个开关均闭合连通。此时，列驱动电路送来的第二行（一排）像素电信号分别经过 S1～S6 列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样，第二行相应的像素信号就在显示屏上第二行的位置显示出来了。
（3）液晶屏上第三行像素信号的显示（如图 25 所示）；
图 25 中可以看到，行驱动位移开关，也离开了 G3电极线的位置（达到 G3 位置），G2 行电极线上的所有开关也全部断开，G1 行、G2 行电容器上面所充电压继续保持（此时 G1 行、G2 行电容器
