（2）自制滑动微调电容器

如果先在粗漆包线上套上—个可以滑动但又不松动的套管，然后再将细漆包线缠绕在该套管上，即制成了一个微调电容器。来回移动套管在粗漆包线上的位置即可改变容量，如图 8 所示。当向左移动套管使其全部套在粗漆包线上时，容量最大，当向右移动套管使其只有部分套在粗漆包线上时，容量较小。

( 3) 自制旋动微调电容器

用弹性铜片和敷铜板可以自制旋动微调电容器。

1)按如图 9 所示，用一小块敷铜板刻制成包含定片和动片连接端的电路板，用弹性良好的薄铜片剪成图示形状的动片，用塑料绝缘薄膜剪成绝缘片，绝缘片的长、宽均应稍大于动片。在电路板、动片、绝缘片上均应按图示位置钻出两个小孔。

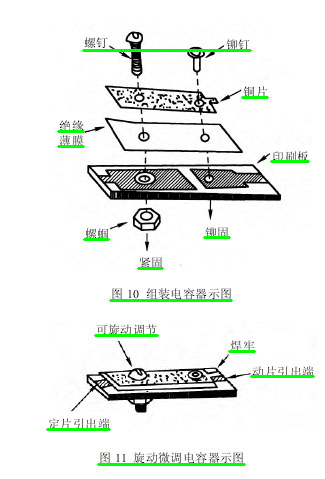

2)将绝缘片、动片依次放在电路板上，用空心铜铆钉穿过右侧的小孔，将动片铆固在电路板上，并将动片左侧向上稍稍翘起，如图 10 所示。绝缘片垫在动、定片之间，应保证动、定片不会相碰。

3)再用一枚螺钉穿过左侧的小孔后，拧紧螺帽。将动片右侧焊牢在电路板右侧的动片连接端上，微调电容器便做好了。外形如图 11 所示。旋动螺钉即可调节电容量，旋紧螺钉时容量最大，逐渐旋松螺钉时容量逐渐减小。

( 4) 自制拨动式可变电容器

拨动式可变电容器自制方法步骤如下：

①用敷铜板按如图 12 所示分别刻制成动片和定片的电路板。

②将动片(电路板铜箔面朝下)及弹性铜垫片、塑料绝缘薄膜片从上往下依次放在定片电路板上，如图13 所示。然后用一铜铆钉穿过中心孔将它们铆固。铆固时不可太紧也不可太松，以既不松动又可转动为好。绝缘片应保证动、定片之间不会短路。
