DAX700型汽车音响无声音的检修思路
来源:本站整理  作者:佚名  2011-11-23 10:00:11



  首先观察液晶屏显示是否正常。如果无声音,显示也不正常,则故障发生在电源电路、系统控制电路;如果液晶屏有正常工作状态等显示,只是无声音,则故障发生在信号通道。

  (1)播放MP3和收音均无声

  表现为播放MP3时液晶屏显示的播放时间走动正常,但无声音,收音时液晶屏有收音频率显示而无声音。

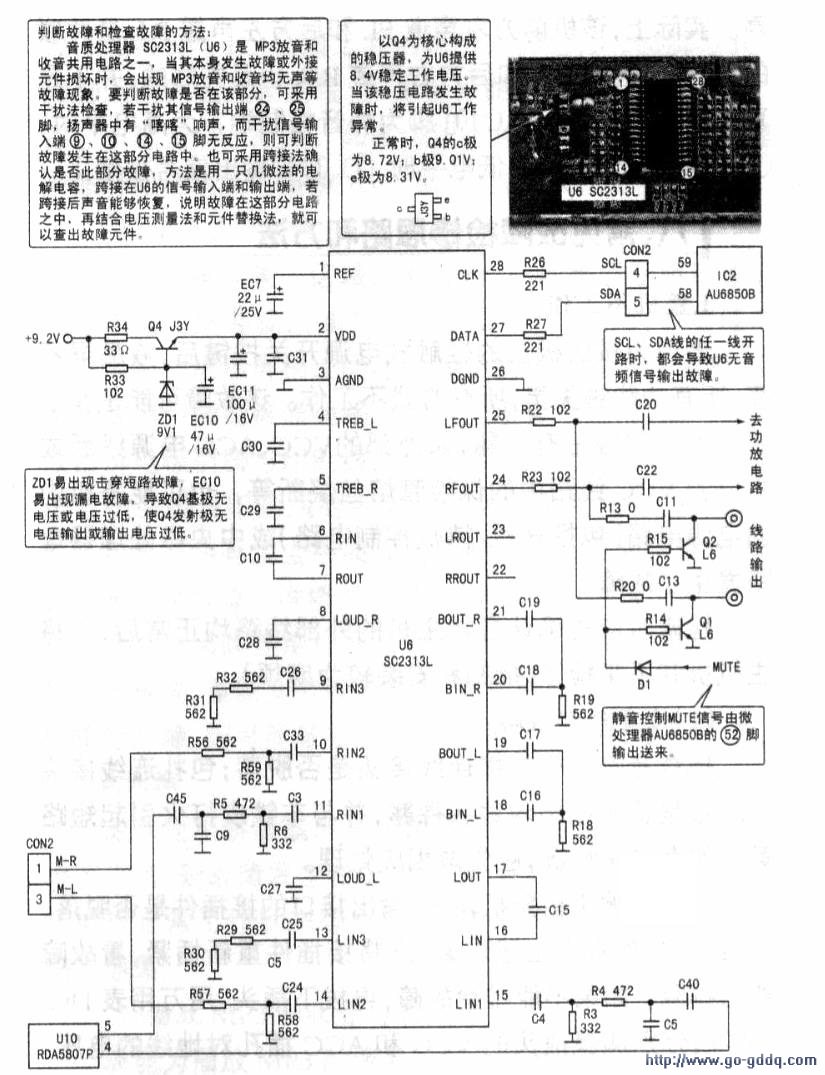

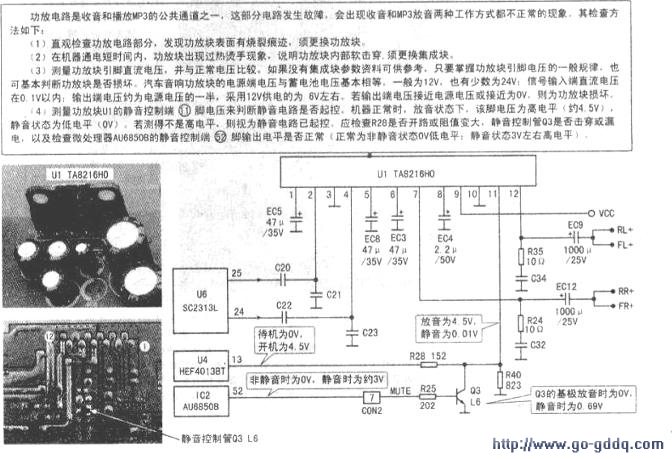

  显示正常,说明电源电路和微处理器工作正常,播放MP3和收音均无声,故障应在MP3放音和收音的公共电路部分,即音质处理器、功放电路及静音控制电路。应先检查静音控制电路是否起控。在静音控制电路正常的情况下,采用干扰法检查,即手拿镊子,沿信号通道依次干扰功放集成块TA8216HO(Ul)的信号输入端(2)、(4)脚,音质处理器SC2313L(U6)的信号输出端(24)、(25)脚,信号输入端(9)、(10)、(11)、(13)、(14)、(15)脚,并根据扬声器中是否有“喀喀”声发出来判断故障的范围及部位。如有“喀喀”声,说明功放及静音控制电路完好,故障在音质处理器及其外围电路;否则查功放及静音控制电路。音质处理电路故障检修方法参见上图,功放电路故障检修方法参见下图。

  (2)收音无声

  播放MP3正常,但收音无声,应首先看操作面板上的模式转换键MOD键是否能切换到FM收音状态。如不能切换,则按控制失灵故障检修;如能切换,显示屏有收音频率显示,如“FM1 87.5”等字符显示,说明微处理器工作基本正常,故障主要发生在只与收音有关的电路中。但应注意排除广播信号太弱和原来记忆的电台因断电(如更换蓄电池蓄电池电压降低过多)而消失的情况。如果是掉电失去电台记忆,只要重新调谐搜台并进行存储,即可恢复正常收音。

  如是硬件故障,则按以下步骤和方法进行检查:1)检查外部天线信号输入电路是否正常;2)检查收音机模块电路。见图7.首先直观检查收音机芯片RDA5807P各引脚是否虚焊,再测FM模块电源端(1)脚供电电压是否正常,正常应为约3.2V。如无电压,应检查电感Ll是否开路,08的工作状态是否正常。如供电正常,应接着检查FM模块与处理器之间的IIC总线是否有断路现象(1IC总线短路、漏电,还会引起整机不工作故障)。同时,要查调频信号输入电路,重点查C12是否失效(以Q7为核心的高频放大器出现问题,对收音影响不大)。

  (3)播放MP3无声

  表现为整机控制正常,收音正常,只是播放MP3时无声音。此故障发生在MP3解码电路。整机控制功能正常,说明AU6850B基本工作条件电路是正常的,故障一般限于USB和SD卡接口电路、音频信号输出电路,应结合液晶屏显示的字符来缩小故障范围:如果液晶屏显示“NO DEV”则故障限于USB接口电路、SD卡/MMC卡接口电路,多为USB接口,SD卡座引脚存在虚焊,或该接口与面板连接排线断,只要作相应处理即可;如能显示播放节目时间,只是无声,说明MP3解码电路工作基本正常,故障应在AU6850B的音频信号输出电路,应重点查音频信号输出端(1)、(3)脚是否虚焊,M-L、M-R信号传输通道是否中断,如C31、C30是否开路、失效,面板与功放板之间的排线是否折断.CON2是否接触不良等。
