（1）门开关简介
    此台冰箱的门开关为双粒（位）门开关，用于控制冷藏室照明灯“亮／灭”与蒸发器风机“停／转”的开关器件，如图12所示。在无霜冰箱中打开冷冻或冷藏室的门，风机停转，避免冷量流失；打开冷藏室的门照明灯亮，同时风机也停转。关闭无霜冰箱的冷藏、冷冻室的门，照明灯熄灭，风机运转，正常制冷。

    华凌无霜冰箱门开关内部触点工作原理示意图如图13所示。其中1-2触点是控制照明灯，3-2触点是控制蒸发器循环风机。


    （2）工作原理

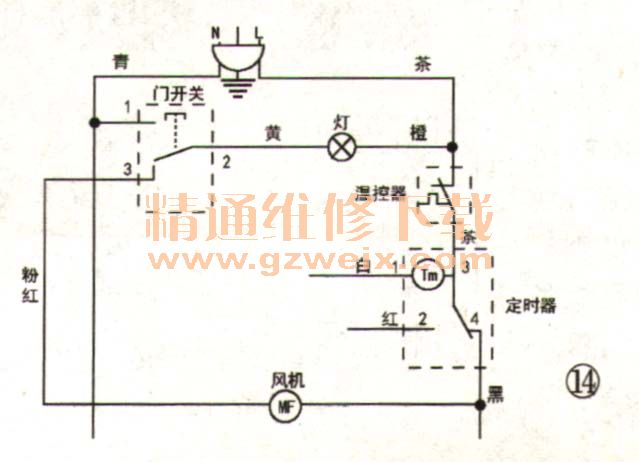

    该机照明灯电路如图14所示，当打开冰箱冷藏室门时，门开关触头2-1接通，灯泡得电点亮，同时门开关的联动触头2-3断开，蒸发器风机停转。当关闭冰箱门时，门开关触点2-1断开，照明灯熄灭，同时联动触头3-1接通，蒸发器风机得电运转。

    3．电子温控式对开门冰箱
    电子温控冰箱的照明电路一般分为普通机械动作式门开关和隐藏（磁性）门开关两种。下面以海尔BCD-539WT为例介绍电子温控式对开门冰箱照明电路原理。
    对开门冰箱是近年来流行的一种大容量冰箱，由于存储空间大，一般采用无霜的控制方式。为了满足箱内照明的需要，一般在冷藏与冷冻室均设置了照明灯，早期的产品以白炽灯居多，后期一般使用LED作为照明灯。
    （1）主要器件
    门开关：门开关分别安装在冷藏、冷冻室的门框上方，与普通的机械控制式的门开关类似（如图15所示），也是通过开／关门对照明灯实施亮／灭的控制。当打开冰箱门时，门开关在自身弹簧的作用下，内部触点闭合；当关闭冰箱门时，冰箱门框克服弹簧的压力挤压门开关，门开关断开。

    照明灯：对开门冰箱由于空间大，其照明灯的功率要求相对较高，目前常用的有白炽灯和LED两种形式，白炽灯功率不能大于40W，而且在白炽灯的背部需安装铝或不锈钢隔热挡板（如图16所示），避免过大的热量灼熔PVC内胆。

    控制板：微电脑型的电冰箱一般不会通过门开关直接控制AC220V照明灯，往往通过电控板以弱电控强电的模式进行。门开关通过对照明电路中5V直流电的控制继电器，再通过继电器间接控制照明灯。
