（2）工作原理
    对开门冰箱照明电路控制原理图如图17所示。

    当打开冷冻室门时，冷冻室门开关在自身弹簧的作用下，触点闭合并与地（GND）接通，CPU27脚的电压变为0V 、CPU的16脚输出高电平（5V），经电阻R307后接反相器ULN2003A的③脚，反相后从14脚输出低电平（0V），继电器K8-得电（12V）。触点闭合，L1点亮。
    冷藏室照明灯控制原理与冷冻室相同，此处不再赘述。
    4．隐藏门开关的电子温控式冰箱
    在部分中、高端冰箱中为了使冰箱更智能化，采用了隐藏（磁性）门开关的技术，使冰箱门框内侧部无需再开孔安装门开关，而是采用内藏的方式，使保温效果更佳，同时避免了机械式门开关受冲击易损坏现象。下面以扎努西ZME2462KCA冰箱为例进行介绍。
    （1）隐藏（磁性）门开关简介

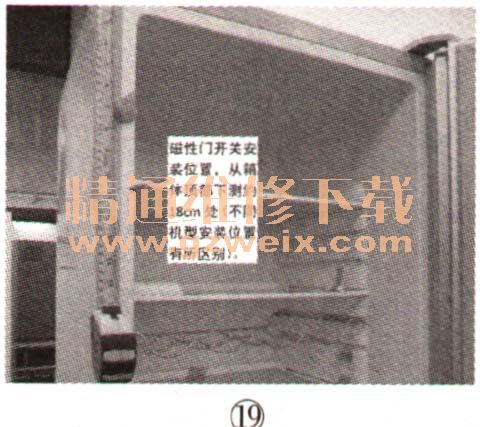

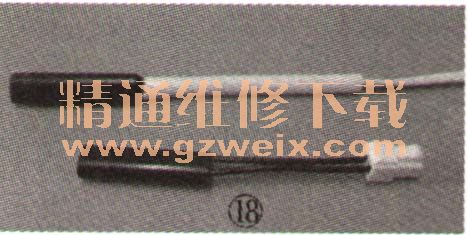

    隐藏（磁性）门开关如图18所示，安装在冷藏室的门框内部的保温层内，如图19所示。当关闭冰箱冷藏室门时，由于磁条有一定的磁性，则藏于框内的磁性感应开关触头闭合；当门磁条离开冷藏室门框时，磁感应开关触头断开。



    （2）工作原理

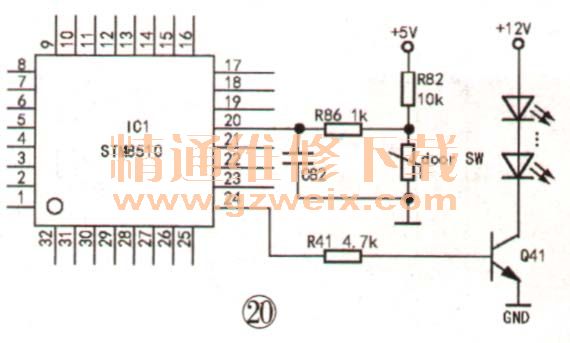

    该类冰箱照明电路控制原理图如图20所示，打开冰箱门，安装在门框的磁感应开关断开，此时＋5V电源经R82加到CPU的20脚，CPU的24脚输出高电平（5V），三极管Q41导通，LED照明灯点亮。

    三、冰箱照明灯不亮检修
    例1：一台双门直冷式机械温控冰箱，照明灯不亮，压缩机不工作。
    分析检修：询问用户得知，该冰箱存放近1年未用。用万用表测量电源的插座有AC220V电压，说明电源正常。查看冰箱冷藏室的温控器已调至4挡，应该处于接通状态。检查压缩机线路，发现线路多处断裂与破损，连接好线路后故障排除。
    例2：一台双门直冷式机械温控冰箱，照明灯不亮，压缩机工作。
    分析检修：压缩机能工作，说明电源正常，重点检查照明灯和门开关，发现照明灯的钨丝烧断，更换同规格（螺口，可以是钨丝灯或LED灯）的照明灯后故障排除。
    例3：一台间冷式BCD-182W机械温控电冰箱，照明灯常亮，冷藏室制冷效果差。
    分析检修：检查后发现在双粒（位）开关中控制照明灯的开关触点粘连，导致冰箱照明灯一直常亮，持续产生热量，从而导致冷藏室制冷效果差。更换双粒（位）门开关后故障排除。
    例4：一台海尔对开门BCD-539WT冰箱，制冷正常，冷冻室照明灯不亮。
    故障分析：该机照明电路见图17。当打开冷冻室冰箱门时，测得电控板CPU的16脚有高电平（＋5V）输出，但ULN2003A的③脚没有＋5V的高电平。检测后发现连接CPU16脚与ULN2003A的③脚之间的电阻一端虚焊，补焊后故障排除。
    例5：一台微电脑控制型扎努西ZME2462KCA电冰箱，制冷正常，冷藏室照明灯一直常亮。
    故障分析：该机照明电路见图20。在打开与关闭门开关时，测得CPU的20脚电压能在＋5V与0V间变化，测量CPU24脚与Q41的基极电压也能在5V与0V之间变化，最后发现Q41的c、e极击穿，换用9013型三极管后故障排除。
