三、运算放大器与电压比较器的区别
    1.输出结构不同

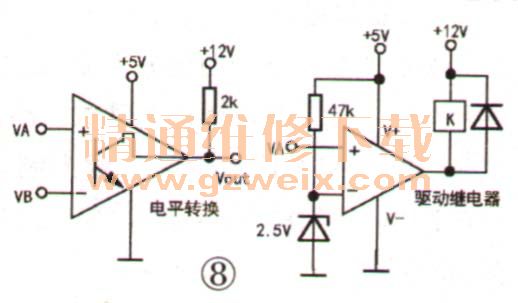

    运算放大器的末级通常采用推挽输出结构，输出端无需接上拉电阻，并且输出端不能并联。电压比较器通常采用集电极开路结构（只有极少部分采用互补输出结构，无需上拉电阻），需外接一只上拉电阻，或者直接驱动不同电源电压的负载，如图8所示。电压比较器这种单极性输出方式，容易和数字电路连接，并且输出端也可并联，构成与门，常称作“线与”。

    2．设计侧重点不同
    电压比较器工作在开关状态，要求输出翻转速度快，大约在纳秒（ ns）级；运算放大器工作在线性放大状态，要求非线性失真小，其翻转速度一般为微秒（Rs）级（特殊高速运算放大器除外）。
    若把电压比较器用作运算放大，则输出信号失真较大，即使负反馈较深，失真也非常明显。若把运算放大器用作电压比较，会发现翻转速度不够的现象。
    3.外围电路不同
    运算放大器可以接入负反馈电路，而电压比较器不能接入负反馈电路。虽然电压比较器也有同相和反相两个输入端，但其内部没有相位补偿电路，如果输入负反馈电路，比较器不能稳定工作。
    运算放大器一般工作在负反馈状态，在开环或正反馈状态时需要加补偿电路，否则容易自激。电压比较器工作在开环或者正反馈状态，一般不会自激。
    总之，若用运算放大器代替电压比较器，电路性能会有所下降：一是其输出电压幅度不足，二是输出电压的脉冲边沿时间过长，三是功耗大、翻转速度低；反过来，若用比较器代替运算放大器，电路性能下降更为明显，并很有可能出现工作不稳定的现象。因此，除在低性能电路中外，运算放大器和电压川器是不能互换的。
    编者注：本文介绍的两种电路在开关电源电路和信号放大电路中应用非常广泛，特别是比较器，例如在开关电源振荡控制IC中，内部设置有很多比较器。通过对本文所述基础知识的学习，有助于加深对保护电路的工作原理认识。
