二、电压比较器
电压比较器是由运算放大器发展而来的，可以看作是运算放大器的一种应用电路，其作用是对两个模拟电压值进行比较，并判断出哪一个值高。由于比较器电路应用较为广泛，所以开发了许多专门的电压比较器集成电路。
图4（a）是由运算放大器组成的差分放大器电路，输入电压VA经分压器R2、R3分压后接在同相端，VB通过输入电阻R1接在反相端，RF为反馈电阻，则放大器的增益等于RF/R1。当R1=R2=0（相当于R1、R2 M路）、R3=RF=∞（相当于R3、RF开路）时，差分放大器处于开环状态，则放大器增益接近无穷大，输出电压 Vout接近正、负电源电压，这就是比较器电路，其电路如图4（b）所示。
提示：电压比较器实质是一个无负反馈、且处于开环状态的运算放大器，是针对电压门限比较而设计的，要求比较门限精确，比较后的输出上升沿或下降沿时间要短，输出电平符合TTL/CMOS电平或OC等要求，不要求中间环节的准确度。

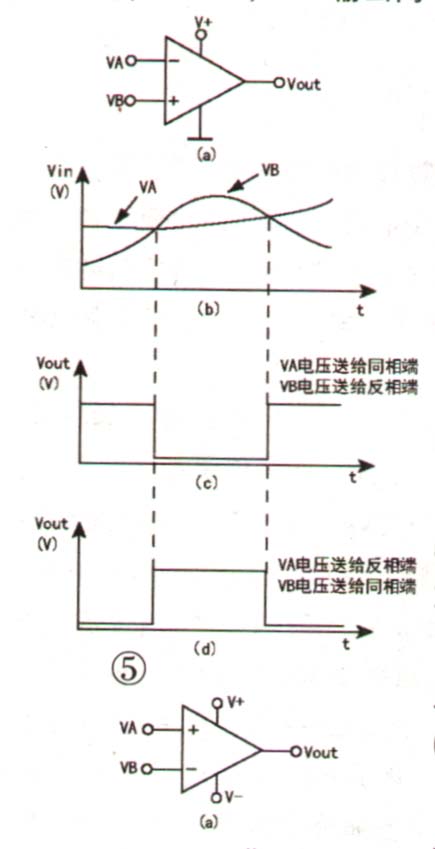

电压比较器的电路符号如图5（a）所示，它有两个输入端：同相输入端（“＋”端）及反相输入端（“-”端），还有一个输出端Vout（输出电平信号），同相端输入电压VA，反相端输入VB。另外，对于单电源比较器而言，还设有电源V＋及接地端；对于双电源（正、负电源供电）比较器而言，设有正电源V＋及负电源V一端。
为了说明电压比较器的工作原理，假若VA和VB的变化如图5（b）所示，在时间0～t1时，VA>VB 、Vout输出高电平；在t1～t2时，VB>VA、Vout输出低电平；在t2～t3时，VA>VB、Vout输出高电平。根据Vout电平的高低，便可知道哪个输入电压大。
如果把VA电压送给反相端，VB送给同相端，VA及VB的电压变化仍然如图5（b）所示，则Vout输出如图5（d）所示。与图5（c）比较，其输出电平倒相。

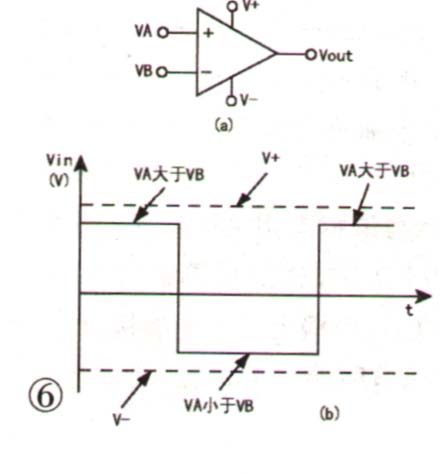

双电源比较器的电路符号如图6（a）所示。如果输入电压VA、VB电压仍如图5（b）那样，则它的输出电压如图6（b）所示。
如果输入电压VA与某一个固定不变的电压VB相比较，如图7（a）所示。此VB称为参考电压、基准电压或闭值电压。如果这参考电压是0V、如图7（b）所示，则该电路一般用作过零检测。
