赛克852D+焊台实绘图及常见故障检修
来源:本站整理  作者:佚名  2015-03-27 10:21:20

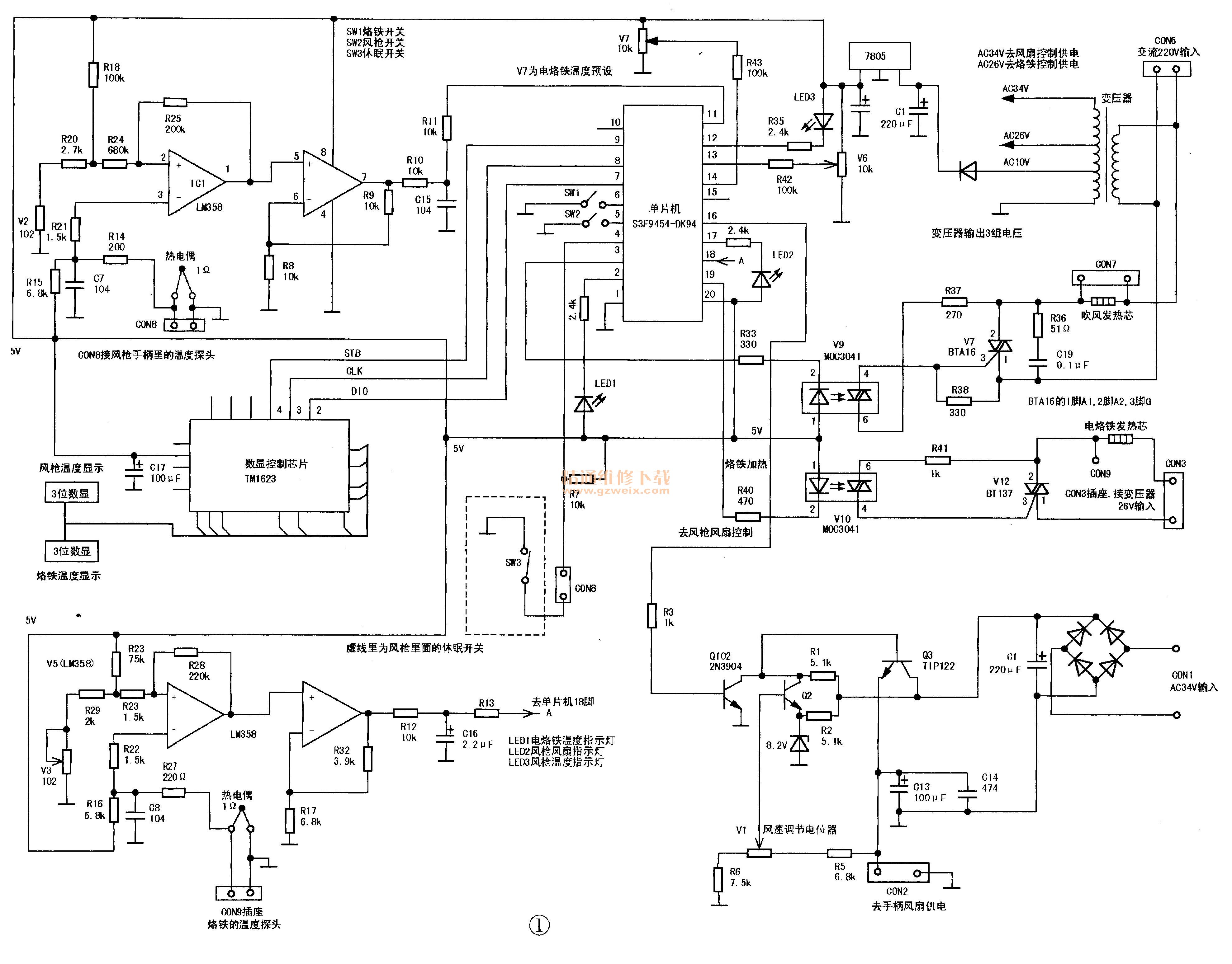

    YH-852D+V3-FJ焊台控制板是赛克YH-852D+V3的升级产品,外围元件基本一样,只是在单片控制的10输出端做了改进,实绘电路如图1所示,YH-852D+V3焊台控制板实物如图2所示,下面介绍其常见故障的检修。



    1.焊台烙铁不发热
    首先要确定是主机坏还是烙铁手柄坏,这样才能查找问题。如果烙铁手柄没问题,那就是主机有故障,一般是机内出现焊点虚焊、脱焊、断线、短路等问题,检查面板上的5芯插座在机内的5脚有无虚焊等。
    烙铁手柄好坏的检查方法:
    烙铁手柄的插头是5个孔的,有数字标号。①、②孔是接发热芯两白线的(16Ω左右),③孔接地,④、⑤孔接发热芯(④蓝、⑤红,1Ω~2Ω左右)。用万用表R×1挡测量即可判断好坏。如果不相符相差太大则是烙铁发热芯坏,只需把新的发热芯换上即可。烙铁发热芯是4条线的,2条白线是发热丝线(16Ω左右),红蓝线(红正、蓝负)是传感器线(2Ω左右)。
    2.焊台烙铁温度失控(即发红烧红情况)
    烙铁温度失控时,要观察LED 1指示灯是不是一直亮,一般亮表示加热,不亮表示加热停止,不亮时但是烙铁还在加热,那一般就是电路板上的V12可控硅BT137击穿短路,会造成温度失控(即发红烧红情况),如果测量可控硅正常,那就是控制电路故障。在路判断控制电路故障点:首先断开R40 (470Ω)电阻,如果烙铁还是可以发热,说明V10(MOC3041 )光电祸合器损坏;如果不再加热,检查V5 (LM358)、 LM358损坏后,其⑦脚电平一直不变化就会造成温度失控。其次就是单片损坏也会造成失控。
    如果发热芯的传感器两端(红正蓝负)焊反或短路,会造成温度失控(即发红烧红情况),这种现象主要是换发热芯子后引起的。换的发热芯温度传感器电阻值和之前不一样也会引起此故障。
    3.风枪无热无风
    检查是否通电。电源开关是否损坏。电源开关的焊脚的线是否虚焊脱落。手柄内的磁控开关是否坏或线连接不好。
    4.风枪有风无热
    检查发热芯是否坏,风枪发热芯是4条线的,2条粗线是发热丝线(70Ω左右),红蓝线(红正、蓝负)是传感器线(2Ω左右),用万用表R×1挡测量就可以判断好坏了。如果阻值相差太大就是发热芯坏了,如果是发热芯坏,只需把新的发热芯换上即可。
    检查电路板上发热芯插头线的插头插座有无松脱虚焊等现象,检查电路板上的可控硅BTA16是否坏或虚焊脱焊。
    5.风枪有热无风
    检查调风电位器引脚的焊线是否虚焊脱落,电位器有无损坏。
    检查手柄内风机的两条电源线是否脱断,风机是否损坏,检查电路板上的风机电源线的插头插座有无松脱虚焊,电路板上其他地方有无虚焊断线等。
    上述都正常就检查34V供电,检查Q3(TIP122 )、Q1/Q2(2N3904)是否损坏。
    6.风枪温度失控(发红烧红情况)
    (1)如果温度调太高,而风量却开得太小,会造成温度失控(即发红烧红情况)。
    (2)如果发热芯的传感器两线(红正、蓝负)焊反或短路,会造成温度失控(即发红烧红情况)
    (3)如果电路板上的可控硅BTA16击穿短路,会造成温度失控(即发红烧红情况)。
    风枪温度失控时,要观察LED3指示灯是不是一直亮,一直亮而不灭或闪动,可以拔掉风枪温度检测插头CON8,如果此时指示灯灭了,说明检测电路都正常,风枪也不再继续加温,风枪发热芯的热电偶故障,需要换发热芯。
    不亮时但是风枪还在加热,那一般就是电路板上的V1可控硅BTA16击穿短路。
    拔掉风枪温度检测插头CONS后指示灯还是亮,那就是控制电路故障,代换V4 (LM358 )和V9(MOC3041)即可,仍有问题则可能是单片损坏。
