检修DAO AN(道安)牌车载CD机不通电
来源:本站整理  作者:佚名  2013-05-16 10:05:50

    机主诉说使用中突然不通电,请汽车电路维修工检查车上保险插片,结果是好的,判定故障在CD机,于是拆下送修。

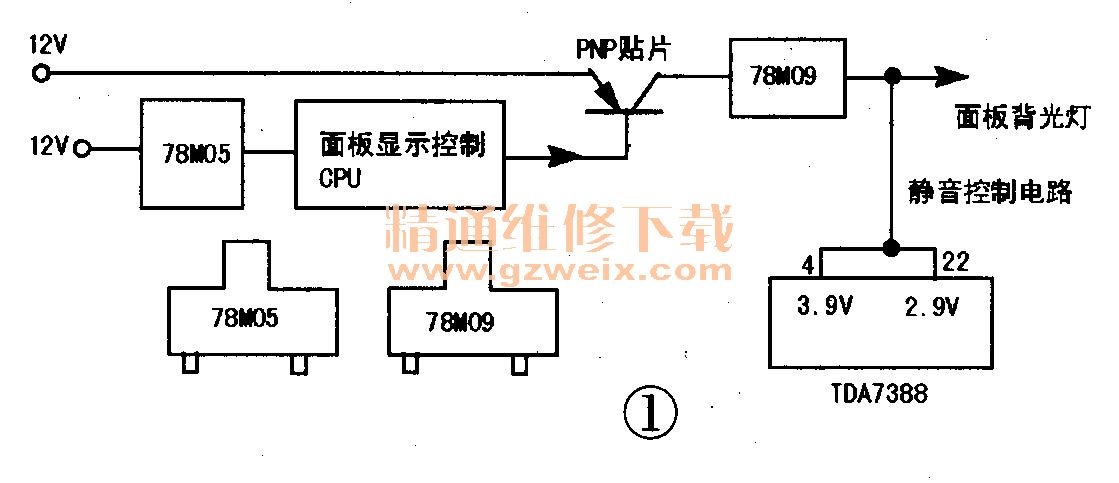

    接上维修电源稳压12V,只见CD机面板显示屏隐约显示"00:00",按压“开机”键显示调频收音状态,调音量旋钮有音量数字变化。接入两只扬声器却无声。测功放块TDA7388的静音控制22脚、开启控制④脚电压为0.3V,这两脚正常电压应在3V左右。以上试验说明给面板控制CPU供电5V是正常的,否则显示屏不会有显示。下一步追查目标是什么原因造成面板背光灯不亮,为说明问题测制供电简图见图1。

    12V首先进入贴片三端稳压器78M05后输出5V供给面板控制及CPU。按压“开机”键后送出控制电压到贴片PNP型电子开关三极管基极,管子饱和导通,12V从管子发射极入、从集电极出,然后加到贴片三端稳压器78M09,稳压成9V送给面板背光灯以及TDA7388的④脚、22脚外围控制电路。测78M09输入端电压为12V,输出端电压为2.8V,在路测78M09输出端对地阻值很大,判断是稳压器本身故障。因手里暂无贴片78M09,也购不到直插型7809,决定用直插7808代换二在大板右下角大面积接的铜皮处,刮掉绿色阻焊剂露出鲜亮的铜色,然后加松香镀锡,把7808贴上,在7808散热片处加焊锡焊牢,这样7808成为贴片元件。焊掉贴片78M09 , 7808用细导线连至78M09焊盘,检查无误通电试验,背光灯亮,调频收音有声,放入CD碟片,读碟迅速音质好,测TDA7385的④脚电压为3.9V,22脚电压为2.9V。
