分析炬力ATJ - 2063方案车载MP3播放器的电路原理及常见故障(三)
来源:本站整理  作者:佚名  2012-06-07 21:48:58



(1)表 1 所示为常用电源 IC 参数。

表1 常用电源 I C参数



(2)DC-DC 电源部分是车载 MP3 播放器常出故障的一个关键部位,因为其采用的是点触式点烟器供电,电压不稳、不当拔插或是强烈震动而导致保险电阻Rsc(有些电路上表示为 RO)、三极管或电源 IC MC34063引脚烧坏或脱焊,都会导致车载 MP3 播放器不供电而无法开机。此外,在维修实践中,因部分车载 MP3 的操作台与点烟器充电器部分是可摇动分体设计的,使用时间较长或使用不当,易出现连接电源线断裂或脱焊而导致车载 MP3 不供电、不开机。



3. 主控供电电源电路分析

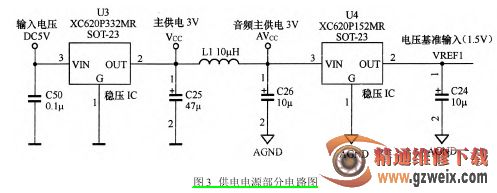

图 3 所示是 ATJ2063 主控芯片的供电电源部分电路图。



由电路图结合实体板可以看到此处使用了两个 3引脚 LDO 高电压调整器芯片,俗称电源 IC 或稳压器。其中 U3 (XC620P332MR) 输出电压为 3.3 V 主供电电压,如果此稳压 IC 烧坏,则 U4(XC620P152MR)输出基准电压 1.5 V 到主控芯片 VDD脚。



4. FM发射器电路分析

FM 发射器是车载 MP3 播放器最重要也是区别于传统 MP3 的一个重要部件和电路,国内车载 MP3 常用的 FM 发射器有以下几种。



[1] [2] [3]  下一页
