分析及检修 KING YOO牌KY-5136 型车载CD机电路(七)
来源:本站整理  作者:佚名  2013-03-03 11:18:33

八、CD机芯电路

    1.电路分析

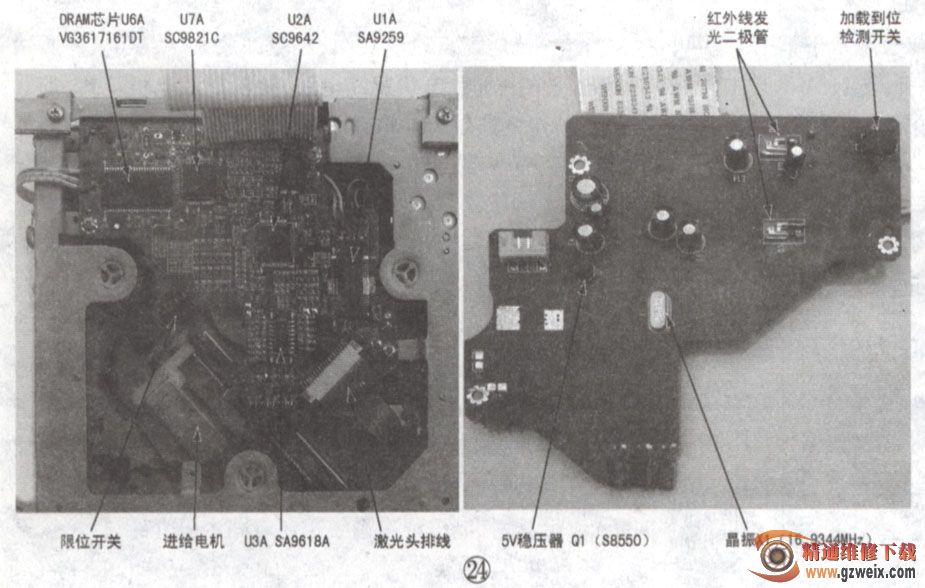

    该机采用一体化CD机芯,伺服板安装在机芯的底部。伺服板元器件组装结构如图24所示。



    机芯电路主要由RF信号处理器SA9618A (U3A)、数字信号处理器SC9642 (U2A)、电子防震控制器SC9821C (U7A)、DRAM存储器VG3617161DT (U6A)及伺服驱动器SA9259(U6A)等组成。



    (1)机芯电路的供电电路

机芯电路的供电电路如图25所示。机芯电路的供电受微处理器的控制,且其主电源供电还要受机芯上碟片窗口的进/出碟检测开关的控制。机芯排插CON2.脚+5V供电是一开机就有的,该电压主要送到进/出碟检测开关电路,为红外线发光二极管D2,D3和光敏二极管PD2, PD3,以及加载到位检测开关S2供电。而CON2①脚的+8V供电和②脚的+3.3V供电,则需要碟片插入碟窗后,微处理器U2的⑩脚接收到“RD(预备)”检测信号,U2 38脚输出高电平后才有的。送至机芯电路的+8V电压,一路直接送伺服驱动器U1A,为其提供工作电压;另一路经由Q1(S8050)及U1A⑤、⑥脚内部的稳压电路共同构成的+5V稳压器稳压成+5V电压后,送往激光头、U2A,U3A。送至机芯电路的+3.3V电压,除直接送DRAM存储器U6A和电子防展控制器U7A外,还经由Q3,DZ2,R121等构成的2V稳压器稳压后,为U7A提供+2V电源电压(U7A需+3.3V和+2V两组电源供电)。

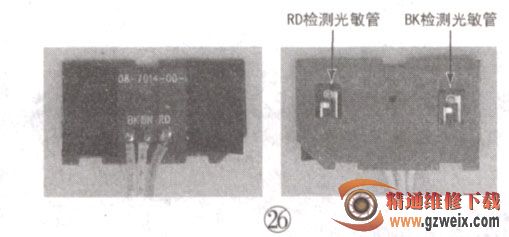

    图25中,D2,D3是安装在伺服板上的红外光发射管,PD2,PD3'是安装在CD碟窗口的光敏检测管,其中PD2是入碟检测管即RD检测管,PD3是出碟检测管即KB检测管,如图26所示。



    当把CD碟片放入机芯的入碟窗口时,光盘切断了红外光发射管D2与入碟光敏检测管PD2之间的光通路,PD2截止,“RD(预备)”检测线变为高电平,即U2的72脚变为高电平,微处理器得知有光盘需要加载,同时进行以下控制:



    U2的38脚输出高电平(5V),控制电源电路中的电子开关Q31, Q3A导通,使电源电路输出+8V和+3.3V电压,送入CD机芯中的伺服板。



    U2的39脚(CD机芯静噪控制端)输出高电平,送到伺服驱动集成块U1A的⑦脚,使U1A开启工作。



    U2的37脚(加载控制端)输出高电平,控制加载电机工作。



    (2)机芯电路的控制电路

    1)数据通讯电路

    机芯电路部分的数据通讯电路如图27所示。

    开机瞬间,微处理器U2首先复位,然后从35脚输出复位信号送至机芯电路中的U2A 43脚和U7A 50脚,对这两块芯片内电路进行清零复位。



[1] [2]  下一页
