RED APEEL擦鞋机电路原理与检修
来源:本站整理  作者:佚名  2015-10-10 11:08:43

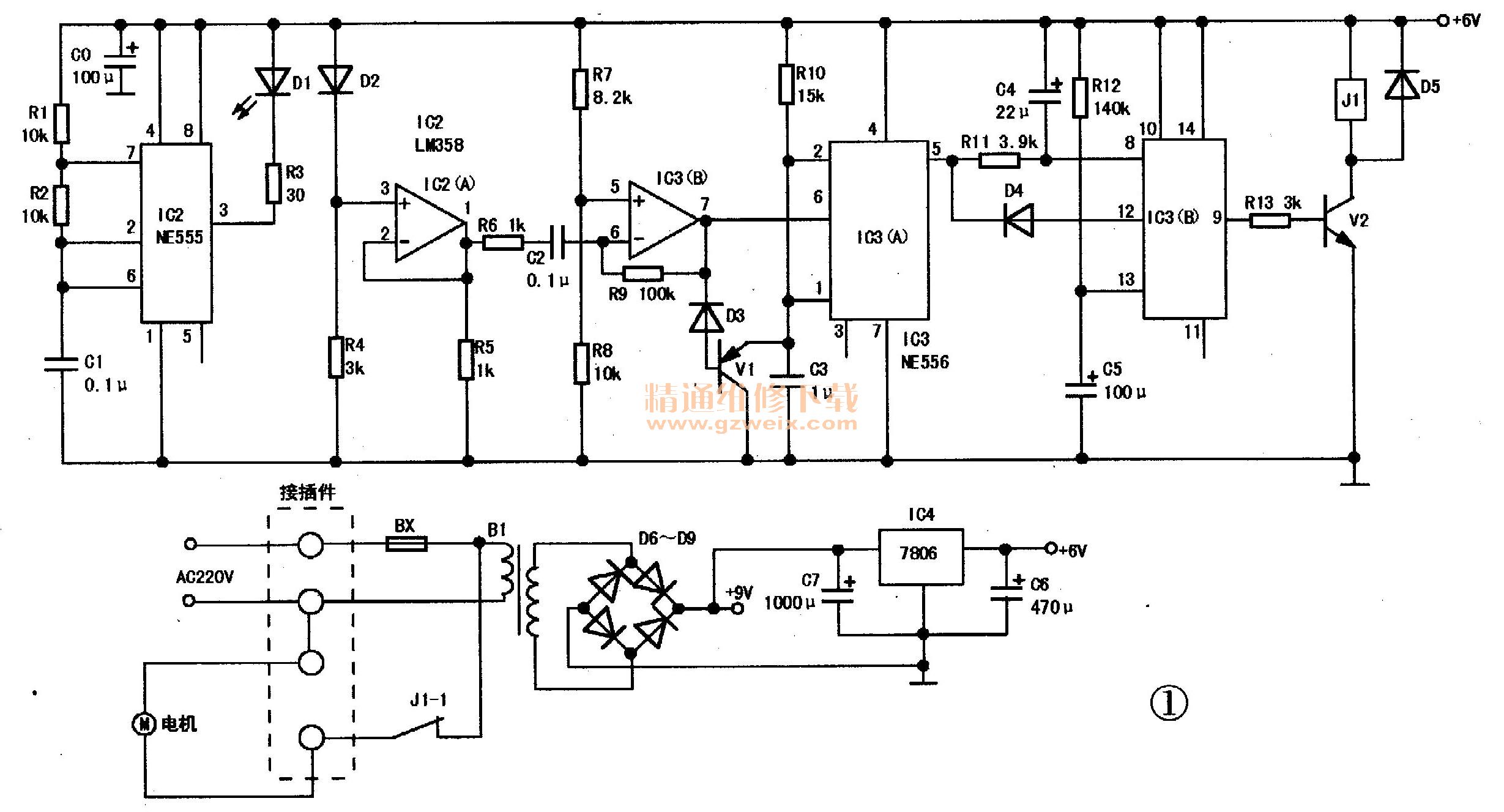

    RED APEEL(红苹果)擦鞋机多用于宾馆、酒店、写字楼中,测绘其电路如图1所示,主要由红外光检测电路与单相交流电机驱动电路组成。

    一、电路原理分析
    控制电路由脉冲红外光发射、红外光接收放大、触发和驱动等部分组成。IC1是时基电路芯片555、接成了无稳态振荡方式。由于R1、R2阻值相等,则C1的充、放电时间相等,电路的两个暂稳态时间也相等,③脚输出连续的等幅方波脉冲,驱动红外光发射二极管D1发出脉冲红外光。IC2是内含两个运放单元的LM358,红外光接收二极管D2与R4分压给IC2(A)的同相输入端③脚输入脉冲电压,反相输入端②脚与输出端①脚并接,这种接法的运放的作用等同于分立元件组成的射级跟随器,只对信号电流放大,电压放大倍数等于10①脚输出脉动电压经R6、C2输送到IC2(B)的负输入端⑥脚,IC2(B)与R7、R8、R9组成了闭环反相放大器,输出信号与输入信号相位相反,⑦脚输出反相的脉动直流电压。
    IC3是内含两个时基单元电路555的芯片NE556、IC3(A)和IC3(B)都接成了单稳态方式(就是电路工作有稳态和暂稳态两种状态),在稳态状态下,触发端若遇到低电位,电路得以触发,由稳态翻转到暂稳态,暂稳态过后电路又恢复到稳态。V1、D3在LM358⑦脚输出的低电位的反相脉动直流电压到来时导通,把IC3(A)的阂值端②脚钳位在低电位,触发端⑥脚与IC2⑦脚相接,都是低电位,在这样的条件下,IC3(A)在开机后就进入并保持暂稳态。IC3(A)⑤脚输出高电位给IC3(B)的触发端⑧脚,C4是加速电容,开机瞬间快速为IC3(B)的⑧脚提供高电位,这样的条件使IC3(B)开机就进入稳态,⑨脚输出低电位,V2截止,电机不转,机器处于等待状态。
    有人擦鞋时,皮鞋进入毛绒抛光轮的下方,遮挡了D1发出的红外光,D2截止,IC2(A)输出为。,IC2(B)是反相放大器,输出高电位给IC3(A)触发端⑥脚,D3、V1截止,同时,IC3(A)①脚的内部放电端与地断开,R10开始对C3充电,由于C3容量很小,不到半秒钟阑值端②脚就达到电源电压的2/3(W),IC3(A)翻转进入稳态,⑤脚输出低电位,导致IC3(B)的触发端⑧脚被触发,电路翻转进入暂稳态,⑨脚输出高电位,V2导通,J1吸合,电机得电运转,开始擦鞋、打蜡。同时,IC3(B)13脚的内部放电端与地断开,R12开始对C5充电,C5两端电压开始上升,IC3( B)的暂稳态开始计时。但是,擦鞋刚开始,皮鞋继续遮挡红外光,D2继续截止,IC3(A)的⑤脚保持输出低电位的状态,由于555时基电路在输出低电位或负脉冲时具有吸入电流的特性,所以,C5电压上升到D4的门限电压后,D4开始导通,通过IC3(A)的⑤脚接地,把IC3(B)的阈值端12脚钳位在0.6V左右而不能上升,IC3(B)保持暂稳态,电机继续运转。当擦完皮鞋前部转向擦两侧和后跟部位时,此时皮鞋一般不能遮挡红外光。这时,D2恢复导通,IC2(B)⑦脚输出低电位,IC3( A)触发端被触发翻转到暂稳态,其⑤脚输出高电位,D4截止。R12继续对C5充电,IC3(B)的阑值端12脚电压继续逐渐上升。在此期间,如果皮鞋又恢复到遮挡红外光的位置,D4将恢复导通。当IC3(B)的阈值端12脚电压上升到2/3电源电压(4V)时,IC3( B)的阑值端12脚被高电位触发,IC3(B)翻转到稳态。⑨脚输出低电位,V2截止,电机失电停转。实际测量,从皮鞋不遮挡红外光开始,到C5充电到4V,用时30s,这就是IC3(B)暂稳态所用时间。在这期间,皮鞋的两侧和后跟部位一般都能擦完。
