九阳DJ13B-CO3SG型豆浆机开机保护故障检修
来源:家电维修  作者:佚名  2018-04-17 08:22:23



    一台九阳DJ13B-C03SG型豆浆机,上电后面板指示灯都能点亮,按“选择”键,能选择相应功能,按“启动”键后,“嘀”一声响,机器进入保护状态。

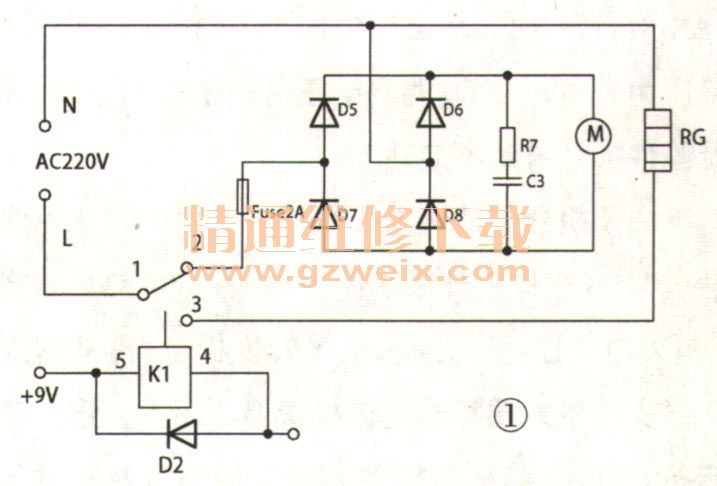

    分析检修:根据故障现象分析,操作显示电路正常,故障部位应在电源板电路中,如图1所示。拆机查看,发现2A保险管烧断且发黑,说明其后级存在严重短路现象。

    测整流桥堆正常。拆下电机,发现线圈发黑且有一股焦味,说明其已短路。更换电机后试机,豆浆机不再进入保护状态,但只打浆,不能加热。再次检测加热器RG、温度保险、温控器均正常,怀疑继电器K1触点1、2粘连,将K1换新后故障排除。
