摩飞MR1322D型面包机不开机故障检修
来源:家电维修  作者:佚名  2018-01-12 10:02:36



   一台摩飞MR1322D型面包机,通电后无开机自检蜂鸣音,液晶显示屏无显示。
    拆机检查,发现该机电源采用电流模式PWM控制芯片SW2603 、输出+12V和+5V电压,上电,测量+12V和+5V电压均为0V。检查其保险位置上焊接的电阻20Ω/2W,阻值为无穷大。进一步检查,整流电路和SW2603的在路电阻均正常。更换20Ω/2W电阻后开机,仍无开机声音,但+12V和+5V输出电压正常,怀疑微处理器未工作。用示波器测量晶振工作正常,并且微处理器部分引脚有脉冲波动,这说明微处理器在运行。

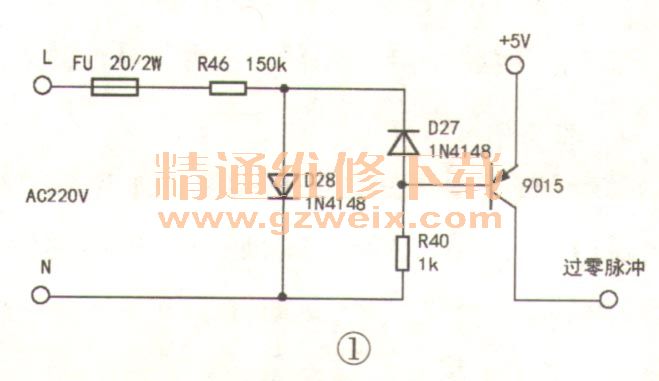

    仔细观察电源板,发现本机采用可控硅驱动搅拌电机转动,并设有交流电过零检测电路,如图1所示。检测该部分电路,发现三极管9015击穿,导致无过零脉冲输出,换新后开机,故障排除。原来该机的微处理器在工作时,先检测交流电源的过零信号,并且只有在该信号正常的情况下,才发出开机指令。
