天际牌DDG-30MT电炖锅发热盘不发热
来源:家电维修  作者:佚名  2017-05-31 09:04:59

    一台天际牌DDG-30MT电炖锅,按机器的轻触键,所有功能指示灯及LED显示屏均能正常显示,但发热盘不发热。

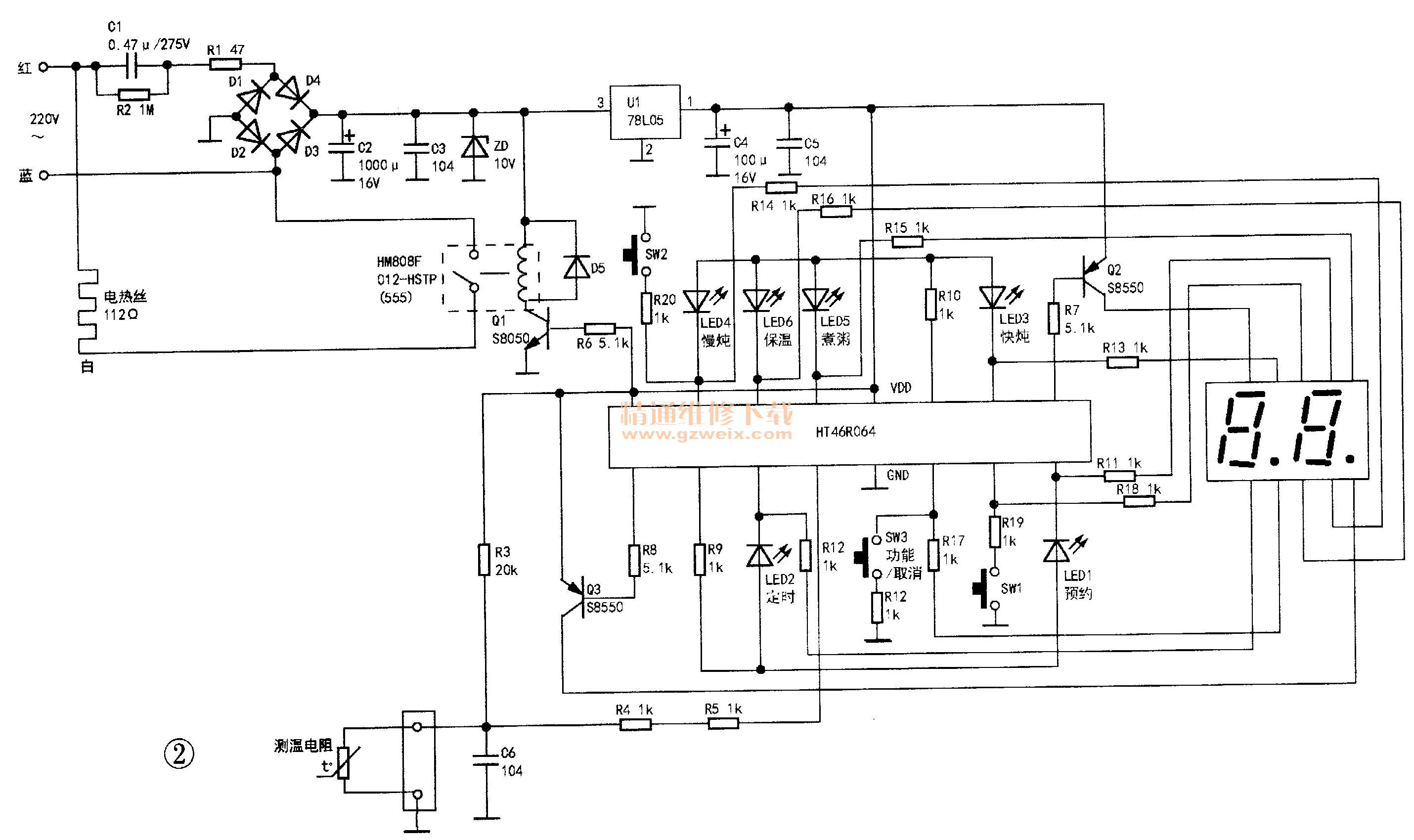

    按轻触键使电炖锅处于运行状态,测发热盘电热丝两端(红线和白线)间电压为0v。该机电热丝通/断是由三极管Q1和继电器HM808F控制,如图2所示。测得Q1的b极电压为0.6V 、c极电压为0V、说明CPU输出高电平使Q1饱和导通,但继电器没有吸合,此时测继电器线圈两端电压为3.8V,远低于正常电压1 0V。继电器线圈的电压取自稳压二极管ZD两端,待机时测得ZD两端电压升至75V,说明问题在阻容降压电路中。取下c1测量,其容量已由0.47μF降为0.15μF,将其换新后再开机,故障排除,此时测得ZD两端电压稳定在10V。
