乐林牌KXD50-2型自动温控淋浴器原理与检修
来源:家电维修  作者:佚名  2016-10-21 09:04:35

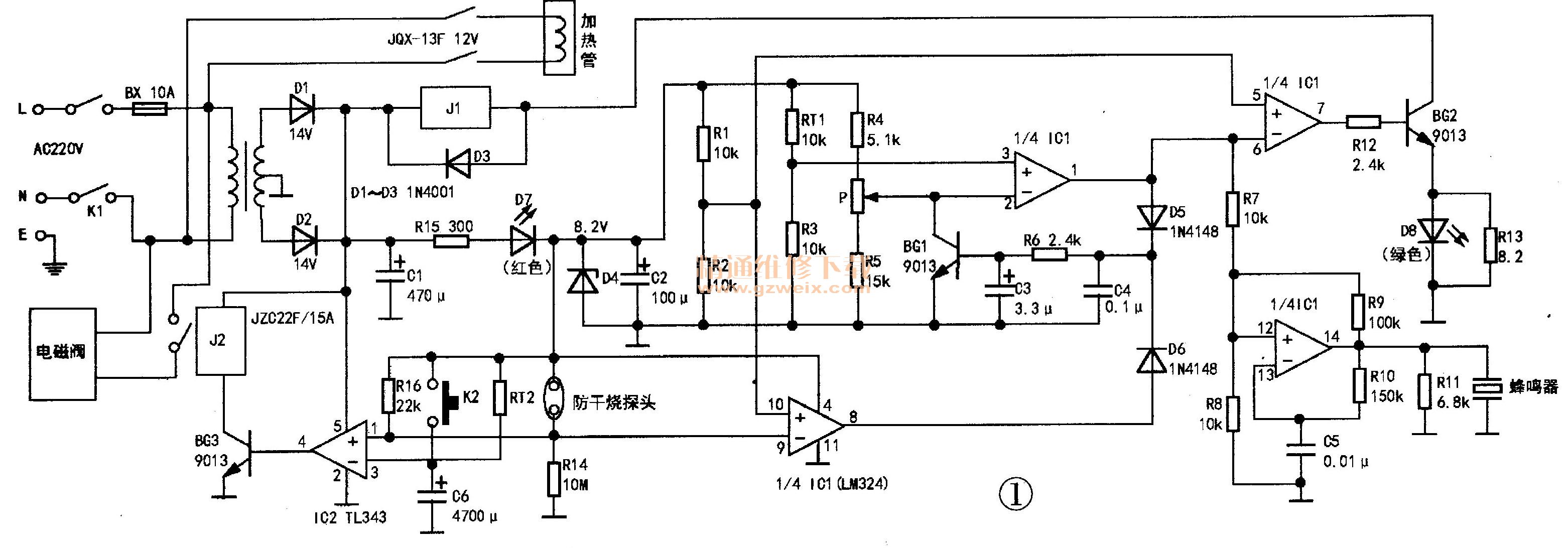

    乐林牌KXD50-2型自动温控淋浴器具有自动温控、水箱水用完后自动补水、人工随时补水、防干烧及报警、水温达到后音响提示等许多功能,其实绘电路如图1所示(元件编号为笔者所注)。

    一、工作原理分析
    合上电源开关后,220V市电经变压器T降压、D1、D2整流、C1滤波后获得约14V直流电压,为加热器控制继电器J1、进水电磁阀控制继电器J2、电压比较器IC2及控制三极管BG2等提供电源。同时,12V电压还经R15、D7(红色发光二极管,兼作电源指示)限流、D4稳压后获得8V电压,为四运放IC1(LM324)④脚提供电源。另外,在接通电源后,进水电磁阀工作线圈经继电器J2的常闭触头得电,电磁阀进水口打开,给水箱注水。当水箱水快加满时,置于水箱中的杆状水位传感器(湿敏电阻)阻值大幅减小→IC2(TL343)正相输入端①脚电位高于反相输入端③脚电位→④脚输出高电平→三极管BG3饱和导通→继电器J2得电动作→常闭触头断开→进水电磁阀关闭→注水结束。
    在加水过程中,当水位超过加热器(加热器接近水箱底部)上方的防干烧探头时,8V电压会通过防干烧探头间的水电阻加到⑨脚,使⑨脚电位高于正相输入端⑩脚电位,故⑧脚输出低电平,使隔离二极管D6截止,为加热器加热提供前提条件。此时可将水温控制电位器P调到合适的水温位置,如果实际水温低于设置水温,IC1的②脚电位将高于正相输入端③脚电位→①脚输出低电平→IC1的⑥脚也为低电平,低于正相输入端⑤脚电平、⑦脚输出高电平→经R12→BG2 (NPN型)导通→继电器J1得电导通→加热器工作。与此同时,BG2发射极串接的绿色加热指示灯D8点亮,表示正在加热。随着水温上升,置于水箱中的温度传感器RV负温度系数热敏电阻)阻值减小。IC1正相输入端③脚电位上升,当水温达到设定值时,③脚电位将高于反相输入端②脚电位→①脚变为高电平,IC1⑥脚也为高电平,高于正相输入端⑤脚电平→⑦脚输出低电平→BG2截止→继电器J1失电→常开触头复位→加热器停止加热。与此同时,IC1①脚输出的高电平还经R7加至IC1的12脚,使由IC1的第四单元和外围元件R8~R11、C5等构成的振荡器起振,蜂鸣器发声,提示水温已送到设定值。
    随着淋浴的进行,水箱中的水位不断下降,水位传感器RT2的阻值也不断上升。当水位下降至一定位置(加热器快露出水面)时,RT2的阻值大于R16与防干烧探头间水电阻并联后的总阻值,则IC2反相输入端③脚电位大于正相输入端①脚电位→④脚输出低电平→BG3截止→继电器J2失电→常闭触头复位→进水电磁阀打开注水。实际上该品牌淋浴器所储存水量是足够一人淋浴的,一般不会出现淋浴中途水用完而重新注水的现象。若家中还有人要继续淋浴,可按一下自复位按键开关K2(补水开关),往水箱中补水。其原理是:当按下K2时,8V电源通过K2给大容量电解电容C6充电,由于C6接在IC2反相输入端③脚.所以③脚会在较长一段时间内电位大于正相输入端①脚电位→④脚输出低电平→BG3截止→继电器J2失电→常闭触头复位→进水电磁阀打开补水。当水箱水位快满时→RT2阻值减小→正相输入端①脚电位大于反相输入端③脚电位→④脚输出高电平→BG3导通→继电器J2得电。常闭触头断开。进水电磁阀门关闭。如果水温低于设定温度,加热器会工作,为下个人淋浴作准备。若一人淋浴完后没人再淋浴,等水箱注满水后(为避免加水过程中加热器加热,可把水温调节旋钮反时针旋到底)把电源开关K1关掉,或不必往水箱中补水就把K1关掉。
    IC1的第三单元与D6、R6、C3、C4、BG1等元件构成防干烧电路。当水位低于防干烧探头时,IC1的反相输入端⑨脚通过R14接地,正相输入端⑩脚电位高于⑨脚电位→⑧脚输出高电平→D6导通→BG1导通→IC1的②脚为低电平、①脚输出高电平→IC1⑥脚为高电平→⑦脚输出低电平→BG2截止→继电器J1失电→常开触头复位→加热器断电,停止加热。同时,IC1①脚输出的高电平还经R7加至IC1的12脚,使振荡器起振,蜂鸣器发声。

[1] [2] [3]  下一页
