例1：通电开机几分钟，电磁炉“澎”响了一声后便死机，不加热，同时家里的漏电保护开关跳闸。

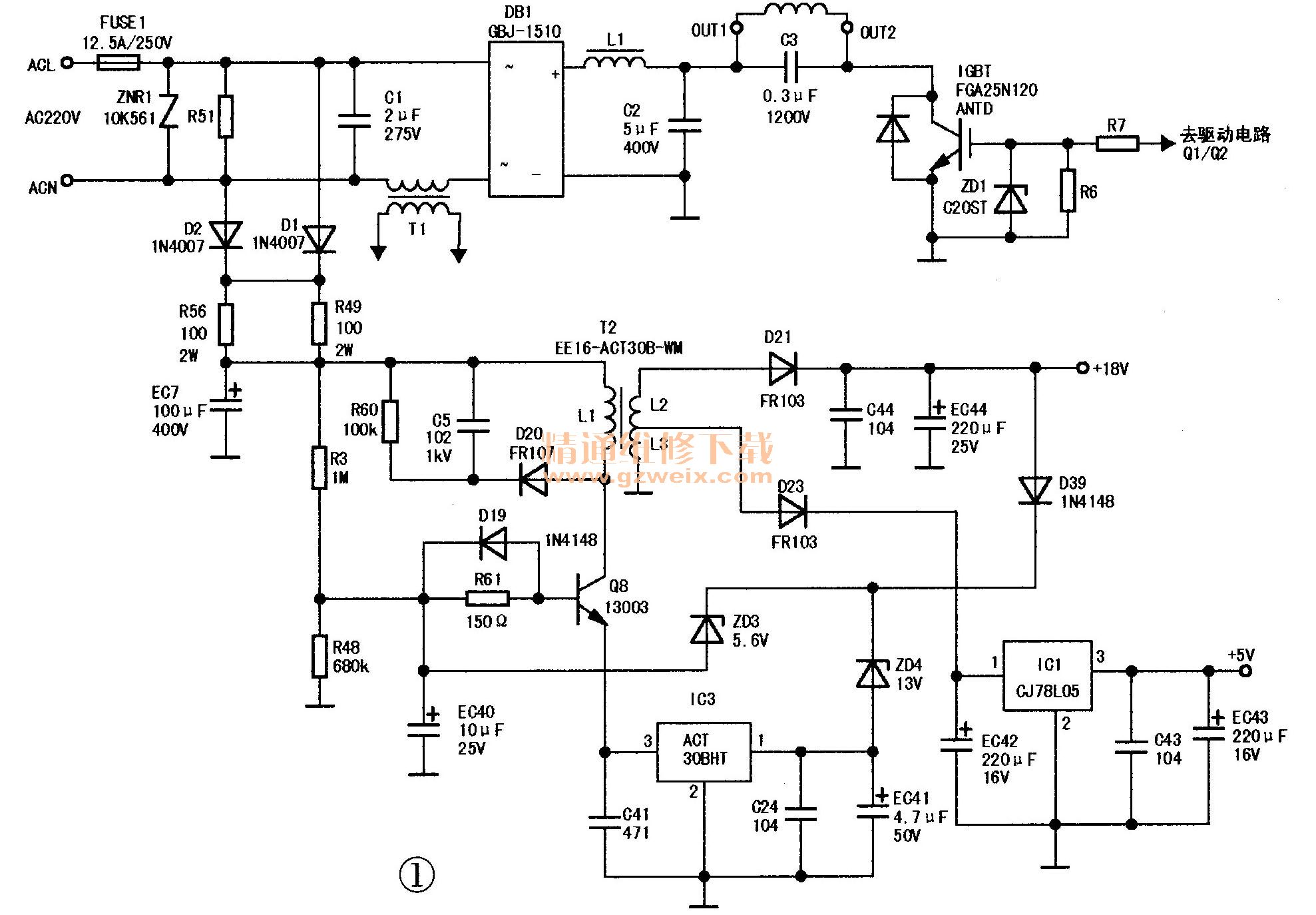

分析检修：根据故障现象分析，多为电磁炉高频谐振电路发生短路故障所致，实绘相关电路如图1所示。
拆开外壳，取出主电路板（型号为BT.07TYQ-P10），目测保险管，FUSE1炸裂，说明电磁炉内确实存在短路故障。在路检测整流桥DB 1与门控管IGBT均已击穿，再用数字万用表逐一检测抗干扰电容C1、滤波电容C2、谐振电容C3时，发现C3的容量只有0.08μF，且外壳炸裂。
先更换DB 1（GBJ-1510）、IGBT（FGA25N120ANTD）和C3（0.3μF/1200V）后，在保险管两端串人100W/220V灯泡，然后接通电源试机，灯泡微亮后熄灭，说明电路无过流故障。拆走灯泡换上保险管（12.5A/250V）再试机，电磁炉正常加热，故障排除。
