苏泊尔C19S04-A电磁炉实测数据
来源：本站整理  作者：佚名  2013-08-16 09:45:55

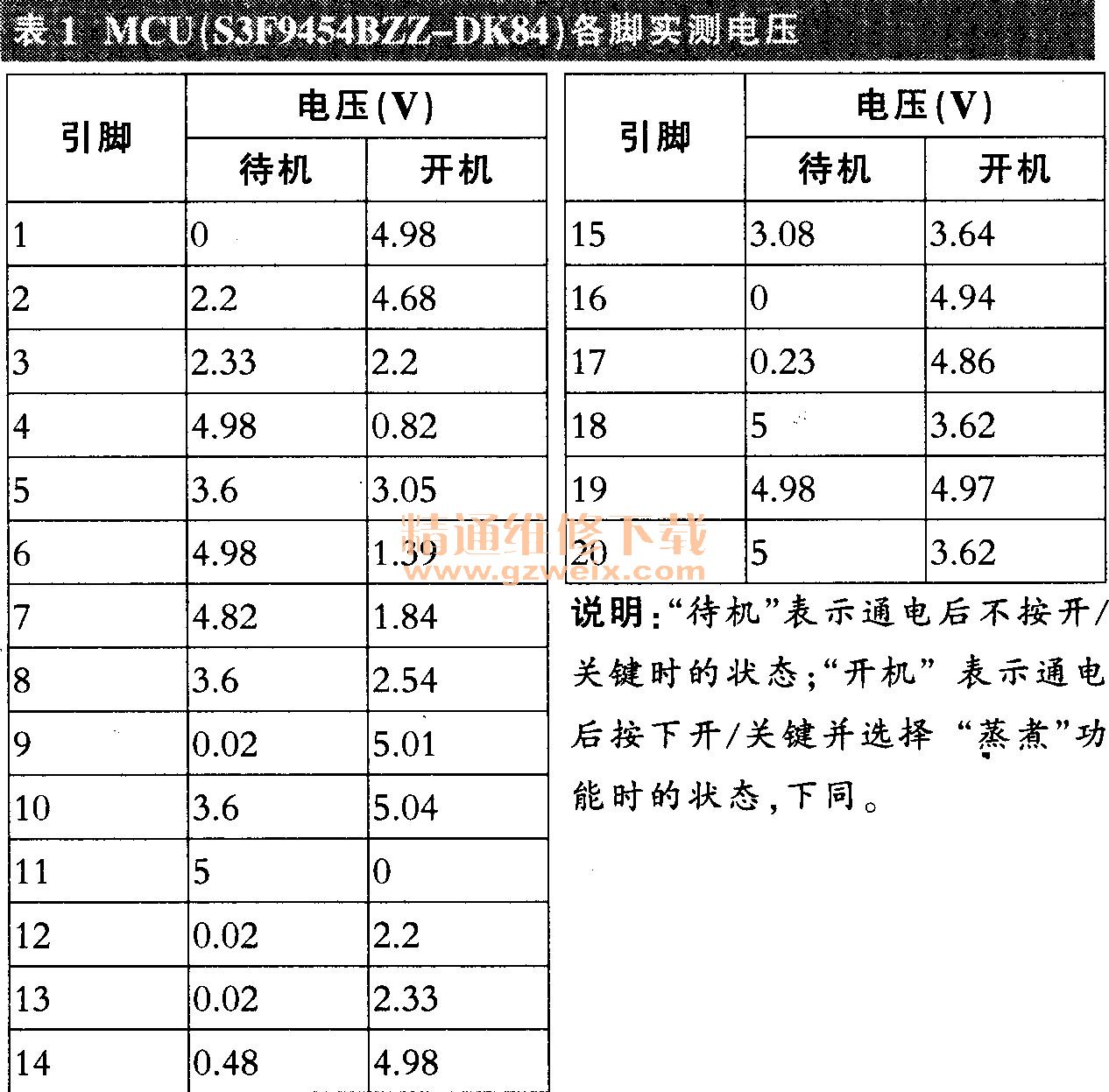

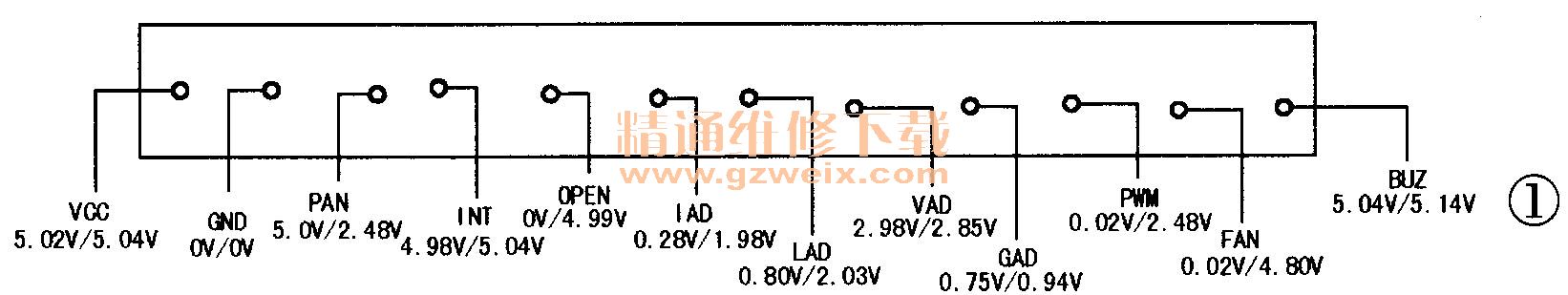

    该机的MCU型号为S3F9454BZZ-DK84，其实测电压见表1；保护及检测电路采用四电压比较器LM339（贴片封装），其实测电压见表2；主板与键控板相连排插各脚实测电压（待机／开机）如图1所示。
