康健牌QC-8型消毒／饮水器是一款集饮水、饮水磁化及茶具消毒功能于一体的饮水设备，具有储水容量大、加热快、节能、卫生、保健、消毒和使用安全、方便等特点。下面介绍该型饮水器的构成与原理及常见故障检修方法。

一、整机组成

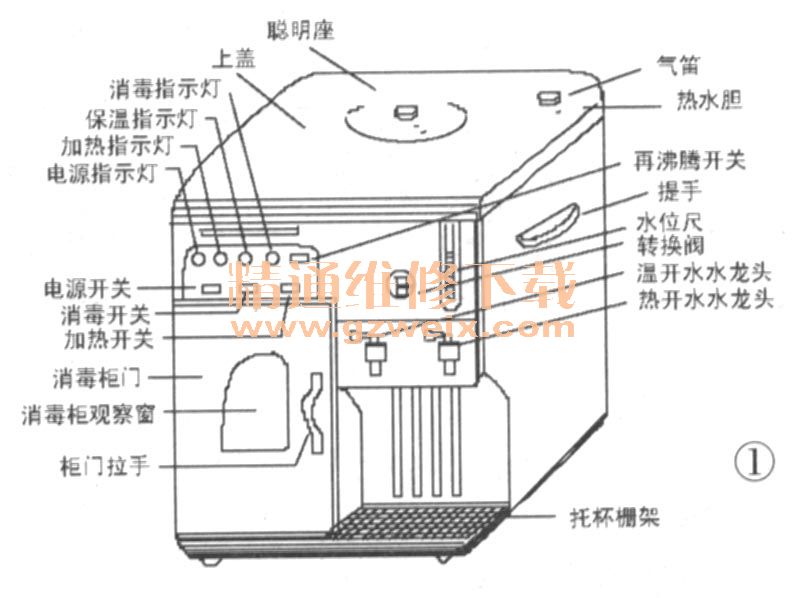

    该型饮水器主要由饮水器与消毒柜两部份组成，如图1所示。饮水器部份由箱体（箱体为全塑结构）、上盖（上盖中央有用于安放桶装纯净水的聪明座）、水箱（水箱里面装有水位尺）、温水罐、热水胆（热水胆为不锈钢板冲压而成，上盖安装有气笛）、转换阀等组成。箱体前面安装有电源、加热和消毒开关，开水、温水水龙头及相关指示灯（包括绿色电源指示灯、红色加热指示灯、橙色保温指示灯及蓝色消毒指示灯）。

    消毒柜由消毒室（消毒室内胆由铝板制成）、层架（层架由（φ5mm不锈钢条弯制而成，放置在消毒室中间将消毒室分隔成上下两层，以便放置被消毒茶具）、石英电热管（石英电热管发出可见光和红外线为茶具消毒）、消毒柜门（消毒柜门由铝板组成，上面设有透明观察窗，用以观察消毒室的消毒情况）等组成。

二、工作原理

    该型饮水器电路如图2所示。

    加热工作过程：按下电源开关K1后，市电经温度保险管FU→K1→R1→D1、电源指示灯LED 1（绿色）、防干烧温控器ST2形成回路，电源指示灯亮。当按下加热开关后，市电经加热温控器ST1（88℃→加热管RL1→防干烧温控器ST2形成回路，RL1进入加热状态。与此同时，市电还经R3→D3→加热指示灯LED3（红色）→ST2形成回路，加热指示灯亮。由于此时保温指示灯LED2被ST1所短路，因而不亮。当水沸腾时，安装在热水胆下方外面的加热温控器ST1的感知温度会≥88℃于是加热温控器ST1断开→加热管RL1停止加热，因RL1两端无电压，故加热指示灯LED3熄灭。与此同时，由于ST1断开，所以保温指示灯LED2橙色）亮，表示饮水机进入保温状态。此时可经开水龙头放出饮用热开水，也可转动转换阀将热开水经转换阀储入温水罐，温水罐中安有磁体，使水被磁化，尔后经温开水龙头放出磁化后的温开水。

    当放出开水或因热传递使热水胆中水温降至85℃时，ST1又会闭合，加热管RL1又开始加热，同时加热指示灯点亮，并重复上述过程。当饮水器处于保温状态，但又需取用沸水时，可按下再沸腾开关K3.于是，加热管RL1工作，保温指示灯LED2因被K3短路而熄灭，加热指示灯LED3亮。当水被重新加热沸腾后，大量气体会使热水胆上方的气笛鸣响，告知用户关断K3。

    ST2为防干烧温控器，它安装在热水胆下方，在热水胆中无水且温度达到103℃时自动断开（断开后需人为按下翘起的触头才能复位），切断加热电路的电源，避免烧坏加热管。如果ST2失灵，当温度升至165℃时，安装在热水胆外壳上的超温保险管FU会自行熔断，切断总电源，从而避免事故的发生。

    消毒工作过程：按下消毒开关K4后，市电经消毒温控器ST3、继电器常闭触点JK-1、R4、K4、D4半波整流、C1滤波后获得12V电压，消毒指示灯LED4（蓝色）亮。与此同时，继电器J得电，常闭触点JK-2接通，市电又经R5、2及D5-D8桥式整流、C1滤波后得到12V电压，使继电器维持吸合。在JK-2接通时，消毒用的石英发热管RL2的电源也被接通，发出可见光和红外线，用以对茶具进行消毒。当消毒室温度达到125℃时，安装在消毒室内胆外面的温控器ST3 （97℃）断开，切断电源，J释放，消毒指示灯LED4熄灭，消毒工作结束。如果中途想终止消毒，按一下K4即可。

三、常见故障分析与检修

    故障现象1：按下电源开关K1后，绿色电源指示灯不亮，整机不工作。
    分析检修：此故障说明电源未接通，通常是超温保险管FU（250V/10A 、165℃）熔断，可打开箱体检查。若确是FU熔断，应检查温控器ST1-ST3和发热管RL1、RL2的插件端子内部有无短路故障。若有问题应予修理或用同型号器件更换。

    故障现象2：按下电源开关K1后，电源及加热指示灯亮，但不加热。
    分析检修：此现象说明电源已接通，问题应在加热管RL 1未通电所致。可先检查RL1的引脚接插端子是否严重氧化或松动，再检查RL 1内部是否断路。RL1的正常阻值在63-73Ω，如果为无穷大，说明RL1已断路，应换用同规格电热管。

    故障现象3：能加热，但加热时间明显缩短，水不能烧开。
    分析检修：这是加热温控器ST1不良的表现。可拆下SD1，用KDS-301（250V 、5A、 88℃＋2℃）凸跳式温控器进行更换即可。

      故障现象4：按消毒开关K4后，石英电热管不亮。
    分析检修：该故障通常为继电器J常闭触点JK-1氧化不通，或石英电热管RL2的接头氧化松动，或石英电热管内部烧断，可用万用表进行检查。若继电器JK-1不通，应换用JZC-22F/15A、DC12V的继电器。若继电器正常，接下来应检测RL2的通断情况。正常情况下RL2的阻值为200Ω～240Ω（由于钨分子的扩散，用的时间越长，RL2的阻值越大），若已确定RL2已断路，应用原规格电热管更换。

    故障现象5：水龙头漏水。
    分析检修：该故障通常有以下两种原因：
    一是水龙头主体松动，水从间隙渗出，这时可在接头处缠绕几层生料带，然后重新装牢水龙头；
    二是水龙头胶塞使用日久龟裂而引起漏水，可更换胶塞，或换新水龙头。

    故障现象6：漏电。
    分析检修：该故障通常有以下两种原因：
    一是饮水器内部漏水，且水恰好漏到带电的元器件上面，引起绝缘电阻降低而漏电。这时必须找出漏水部位，排除漏水故障，然后用吹风机吹干受潮部位。
    二是电热管内部的电热丝与管壁相接触引起漏电，或电热管管壁开裂进水而引起漏电，更换电热管即可。
