一、基本结构与工作原理

1. 基本结构

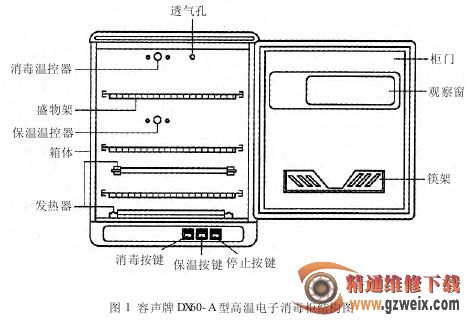

容声牌 DX60-A型高温电子消毒柜的结构如图 1所示。整机由箱体、柜门、消毒室、远红外发热器、温控器、盛物架和功能按键等组成。

2. 工作原理

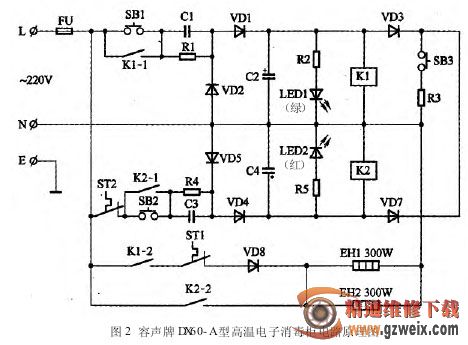

容声牌 DX60-A型高温电子消毒柜电路原理如图2 所示。全电路由保温电路和高温消毒电路两部分组成。

( 1) 保温电路

由保温控制电路和保温加热电路组成。若用于食物保温，关好柜门，接通电源，按下“保温”键 SBl ，220 V交流电经超温熔断器 FU，SBl，C1 降压，VDl 整流，C2 滤波得到直流低压，保温指示灯 LEDl 亮，指示保温进入工作状态。此时，继电器 K1 得电吸合，其常开触点 K1-1 闭合，为继电器 K1 线圈继续供电，保温控制电路处于工作状态。同时，另一组常开触点 K1-2 也闭合，接通保温加热电路，220 V交流电源经超温熔断器 FU、常开触点K1- 2、保温温控器 STl 、整流管 VD8整流为远红外发热器 EHl、EH2 供电，EHl、EH2 以半功率 (300W) 发热。

当柜内保温温度达到 75℃时，保温温控器 STl 触点断开，切断保温加热电路电源，EHl、EH2停止发热。断电后，保温温度下降，当下降到 65℃时，保温温控器 STl 触点闭合，接通保温加热电路电源，EHl、EH2 再次发热，周而复始，使柜内温度保持在75℃。

( 2) 高温消毒电路

由高温消毒控制电路和消毒加热电路组成。若用于高温消毒餐茶具，按下“消毒”按键 SB2，220 V交流电经超温熔断器 FU，消毒温控器 ST2，SB2，C3 降压，VD4整流，C4 滤波得直流低压，消毒指示灯 LED2亮，指示高温消毒开始。此时，继电器 K2 得电吸合，其常开触点 K2-1 闭合，并继续为继电 器 IC2 线 圈 供电，高温消毒控制电路处于工作状态。同时，另一组常开触点K2- 2 闭合，消毒加热电路接通220 V交流电源，EHl、EH2 以全功率(600W)发热。当消毒室的消毒温度升至 125℃时，消毒温控器ST2 触点断开，由此切断消毒控制电路电源，K2 失电释放，K2-1、K2- 2 复位恢复常开状态，EHl、EH2停止发热，LED2熄灭，表示高温消毒结束。

若需结束保温或中途停止消毒，可按下“停止”键SB3，继电器 K1 和 K2 被 SB3 短接而无电流流过，常开触点 K1-1、K1-2 和 K2-1、K2-2 恢复常开状态，使正在进行的程序终止。

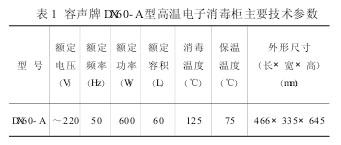

电路中，超温熔断器 FU是保温电路、高温消毒电路的保护元件。当电路温升过高或电路出现短路故障时，FU立即自动熔断，从而起到保护的作用。容声牌 DX60-A型高温电子消毒柜主要技术参数见表 1 所示。

二、常见故障与维修方法

1. 消毒柜既不保温，也不消毒消毒柜不保温、不消毒，一般是 220 V交流电未进入电路所致。引起该故障的原因有：

( 1) 电源插头与插座接触不良。

( 2) 柜内电源接线器螺钉松动，接头脱出。

( 3) 超温熔断器 FU熔断。

首先，用万用表测量电源插座有无 220 V交流电压，再检查电源插头与插座接触是否良好，柜内电源连接器接头是否松动脱出。若均正常，判断超温熔断器 FU熔断。用万用表测量 FU电阻值，若为无穷大，说明熔断。在确认电路无短路故障情况下，更换FU即可。
