详解微波炉整机结构拆卸(一)
来源:本站整理  作者:佚名  2012-09-07 11:15:23

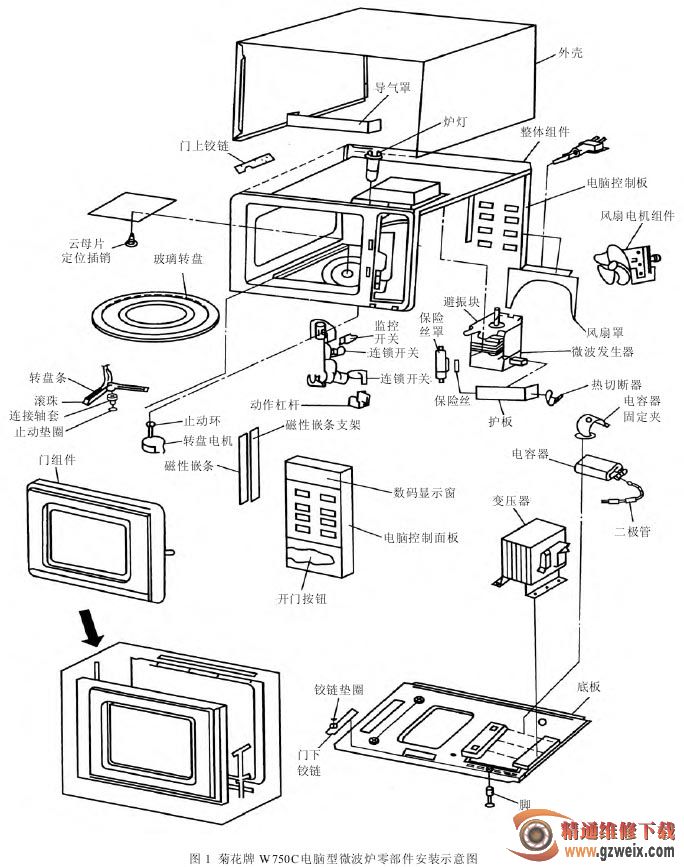

维修微波炉时,必须了解微波炉的构造及安装步骤。下面以江苏无锡菊花电器集团生产的菊花牌W-750C 电脑型微波炉为例进行介绍,具体零部件安装示意图如图 1 所示。这些方法对其他型号微波炉也有一定的参考价值。



1.外壳的拆装

(1)拆卸外壳步骤

①把微波炉背面的7颗螺钉用“十”字螺钉旋具旋下。

②把外壳后推 25 mm 后取下外壳。

(2)安装外壳步骤

①把待装外壳罩在微波炉腔体上并且要放平,然后,再将外壳向前推足到位。

②检查上面和左、右两边的凹槽是否已插入腔体弯边部位。

如外壳与腔体安装不平,还需重装或修整不平的部位。

③把 7 颗自攻螺钉拧紧,必须注意其中有 1 只螺钉采用梅花垫圈,用以保证外壳接地良好。

2. 炉门组件的拆装

( 1) 炉门组件的拆卸

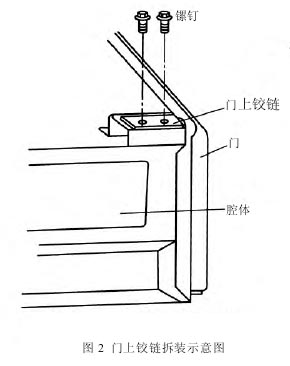

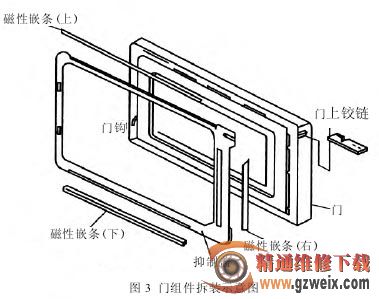

打开微波炉外壳后,首先用套筒扳手将腔体左边上铰链处的 2 颗外六角螺钉松开,门上铰链拆装示意图如图 2 所示,其次再按一下开门按钮,使门钩脱出。把上铰链随同门一起拉出腔体,取下门下铰链轴上的尼龙垫圈,然后再用小号“一”字螺钉旋具把抑制盖四周 16 只倒扎钩挑开,小心地取下抑制盖,把三边磁性嵌条拆下,门组件拆装示意图如图 3 所示。然后用尖嘴

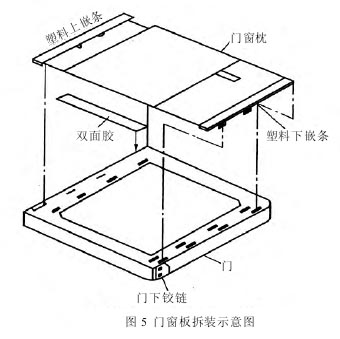

钳把门钩拉簧取下,再将门钩组件取下,仍然用小号“一”字螺钉旋具挑开门钩与连杆铆接的梅花弹簧圈,使两只门钩与连杆分开,门钩组件拆装示意图如图 4所示。最后仍用“一”字螺钉旋具挑开门窗板上的塑料下嵌条及倒扎钩,取下塑料嵌条及门窗板,门窗板拆装示意图如图 5 所示。



( 2) 炉门组件的安装

①把塑料下嵌条装入门下面,并压紧倒扎钩到位,再把门窗板插入塑料嵌条凹槽中,然后将塑料嵌条压紧门窗板,注意应使塑料倒扎钩到位。

②将门钩与连杆用梅花弹簧圈连接,参见图 4 所示。门钩与连杆间应是活动配合的,然后再将门钩组件装在门凹槽弯角件的两个孔中,再将拉簧一头钩在连杆小孔中,另一端用尖嘴钳钩住门凹槽一端开口处。
