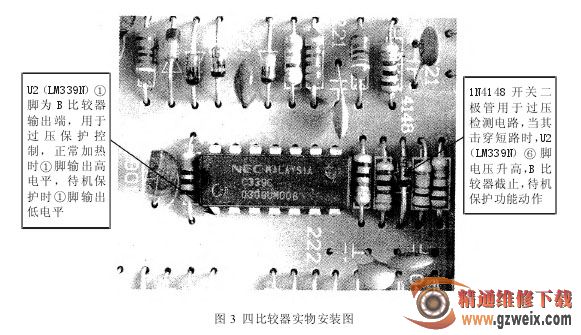

首先采用“电阻测量法”对主板电路中的电阻元器件和二极管进行重点检查，结果发现 U2(LM339N) ⑥脚外接的 1N4148 二极管呈短路性损坏。将其更换后，故障被排除，如图 3 所示。

小结：在图 3 中，U2(LM339N)⑥、⑦脚与外接的1N4148 开关二极管等元器件组成高压过压保护电路，在正常状态下，U2⑥脚电压低于⑦脚电压，B 比较器导通，U2①脚输出高电平，U3(HT46R47)④脚高电平，当+300 V 整流高压因某种原因升高时，U2⑥脚电压升高，使 B 比较器截止，U3④脚低电平，保护功能动作。
