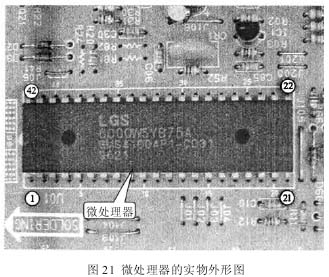

微处理器的实物外形见图 21 所示。
使用万用表检测微处理器时，主要是通过对其工作条件(工作电压、晶振)和相关输出信号的测量来判别微处理器工作是否良好。
(6)机械控制装置。
机械控制装置是采用定时器和火力控制开关来实现对微波炉的控制，其采用了一体化的定时 / 火力控制装置。
图解（19）

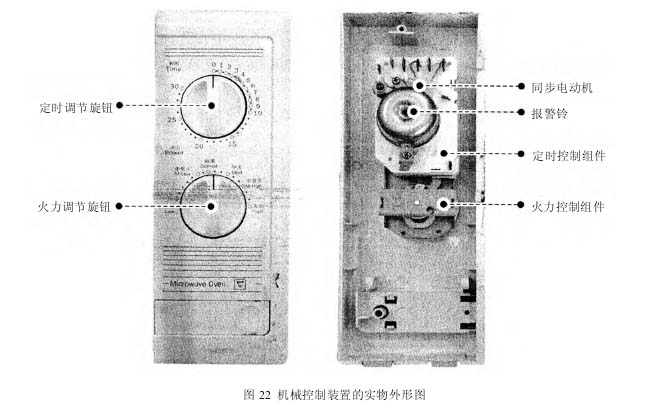

机械控制装置的实物外形见图 22 所示。
微波炉的机械控制装置主要是由报警铃、同步电动机、定时控制组件和火力控制组件等构成的。
①报警铃。
报警铃安装在同步电动机的上端，当调整定时调节旋钮选择微波时间后，炊饭完成时，微波炉会发出一声报警声。
图解（20）

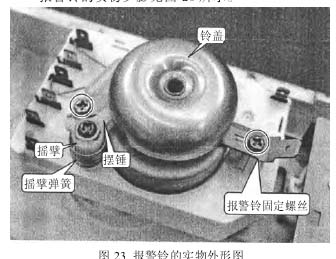

报警铃的实物夕膨见图 23 所示。
报警铃发出报警声，主要是通过定时器内部齿轮控制摇擘、摇擘弹簧，使摆锤击打铃盖，最终使铃盖发出报警声。
②同步电动机。
同步电动机是定时器的动力源，是定时器中的重要器件，同步电动机的两个供电端为其提供工作电压，使其同步电动机在工作过程中正常地转动，从而带动定时控制组件内的齿轮转动。
图解（21）

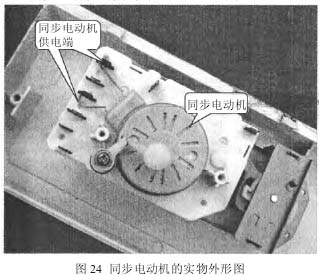

同步电动机的实物外形见图 24 所示。
