二、故障速修实例
故障现象:微波加热速度慢。分析与检修:根据故障现象分析,极有可能是磁控管老化或接近失效,磁控管阴极发射电子能力下降,造成输出的微波能锐减所致。
磁控管安装在炉腔右侧(正视)外壁上,外形如图4 所示。拆开微波炉外壳,先将高压电容短路放电,再检查半波倍压整流电路中C、R、VDl、VD2 等元件,皆正常。测量磁控管灯丝两脚冷态电阻值,在5 Ω以上(正常的冷态电阻值应小于 lΩ)。由此确认,磁控管老化引起所述故障。

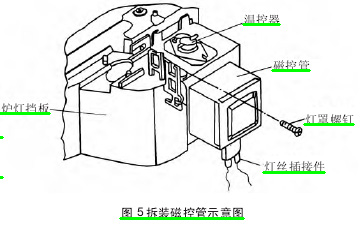

磁控管拆装如图 5 所示。拆装方法如下:
(1)拆开微波炉外壳,对高压电容进行放电。
(2)拔出连接磁控管灯丝和磁控管温控器的插接件,并拆下灯罩螺钉。
(3)用套筒板手拆下固定磁控管的 4 只螺钉,取下坏的磁控管,将型号为 2M210 的新磁控管装上。
(4)检查磁控管天线底部的铜丝编织垫圈是否放好。若没有铜丝编织垫圈,则不能安装。否则,因磁控管与腔体接地不良,会造成较大的微波泄漏。
(5)将磁控管天线头对准能量输出器盒孔,旋紧固定磁控管的螺钉和灯罩螺钉。
(6)插回连接磁控管灯丝和磁控管温控器的插接件。
装配完成后,用万用表 R×10 kΩ 档测量灯丝与管壳之间的绝缘电阻值。若为无穷大,说明磁控管装配合格、可以投入使用。
